67001-17 Датчик перемещения (деформации)
(MTS632.03F-30)
Назначение средства измерений:
Датчик перемещения (деформации) MTS632.03F-30 (далее - датчик) предназначен для измерений перемещений при испытаниях материалов под воздействием статистической или динамической нагрузки на разрыв и/или изгиб.
Внешний вид.
Датчик перемещения (деформации)
Рисунок № 1
Программное обеспечение
Датчик подключается к контроллеру машины испытательной универсальной и работает совместно с программным обеспечением «LabMaster» (далее - ПО), формируя дополнительный канал измерений.
ПО служит для управления функциональными возможностями машин испытательных универсальных, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом аппаратной защиты. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
LabMaster |
Номер версии (идентификационный номер ПО), не ниже |
2.0 |
Цифровой идентификатор ПО |
EF245735T |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчику перемещения (деформации) MTS632.03F-30Техническая документация «MTS Systems Corporation», США
Поверка
Поверкаосуществляется по документу МП АПМ 08-16 «Датчик перемещения (деформации) MTS632.03F-30. Методика поверки», утверждённому ООО «Автопрогресс-М» 20.10.2016 г.
Основное средство поверки:
- измеритель длины цифровой Heidenhain СТ 6002 в комплекте со стойкой задания перемещений KMF 1/01 и устройством цифровой индикации ND281B (рег. № 51172-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«MTS Systems Corporation», США Адрес: 14000 Technology Drive Eden Prairie, MN USA 55344
Тел.: +1 612 937-4555, факс: +1 612 937-4515
Email: info@mts.com
Заявитель
Общество с ограниченной ответственностью «ЭНЕРГОАВАНГАРД»
(ООО «ЭНЕРГОАВАНГАРД»), г. Москва, ИНН 7715977260
Адрес: 125481, г. Москва, ул. Фомичевой, д. 16, корп. 3, пом. 252 Тел./факс: +7 (495) 482-0690
E-mail: info@eav.su
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия датчика основан на преобразовании перемещения измерительных наконечников, закрепленных на испытываемом образце, в деформацию измерительной пружины, расположенной внутри корпуса датчика, на которую наклеены фольговые тензорезисторы. Деформация пружины преобразуется тензорезисторами, соединенными по мостовой схеме, в пропорциональный электрический сигнал, который передаётся на внешний аналоговоцифровой преобразователь.
Датчик может работать в составе машин испытательных универсальных Inspekt, Inspekt Table, Inspekt Table blue (рег. № 60971-15).
Внешний вид датчика приведен на рисунке 1.

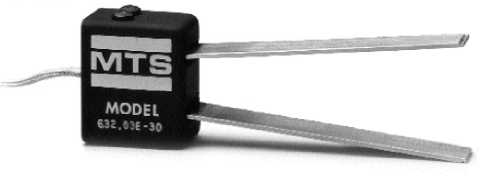

Рисунок 1 - Внешний вид датчика перемещения (деформации) MTS632.03F-30
Пломбирование датчика не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Датчик перемещения (деформации) MTS632.03F-30 |
- |
1 шт. |
Футляр |
- |
1 шт. |
Комплект приспособлений для крепления датчика к испытываемому образцу |
- |
1 шт. |
Кабель питания и передачи данных |
- |
1 шт. |
Комплект запасных частей |
- |
1 шт. |
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Методика поверки |
МП АПМ 08-16 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений перемещения, мм |
от 0,4 до 4,0 |
Пределы допускаемой приведенной к полному диапазону погрешности измерений перемещения, % |
±1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
10±1 |
Потребляемая мощность, В •А, не более |
0,03 |
Габаритные размеры, мм, не более - высота |
30 |
- ширина |
17 |
- длина |
48 |
Масса, г, не более |
25 |
Диапазон температуры эксплуатации, °С |
от +5 до +35 |
Средний срок службы, лет |
7 |
