№2395 от 20.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 57998
О переоформлении свидетельства об утверждении типа средства измерений № 62639
"Источники питания ИП-400" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2395 от 20.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ20 ноября 2018 г. „ 2395
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 62639 «Источники питания ИП-400» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «VXI-Системы» от 23 июля 2018 г. № 1864-18 и № 1864-18/1 приказываю:
-
1. Внести изменения в описание типа на источники питания ИП-400, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64268-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 64268-16 «Источники питания ИП-400. Методика поверки. Изменением №1», утвержденному ООО «КИА» 18 июля 2018 г., и распространить действие документа на источники питания ИП-400, выпущенные с момента выхода Приказа Росстандарта о внесении изменений в их описание типа.
-
3. Переоформить свидетельство об утверждении типа № 62639 «Источники питания ИП-400», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 64268-16, в связи с внесением изменений в методику поверки.
-
4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
( >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭЛ
Сертификат: 0OE1O36ECDCO11E78ODAEOO71B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2018 г. № 2395
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания ИП-400
Назначение средства измеренийИсточники питания ИП-400 (далее - ИП) предназначены для воспроизведения напряжения и силы постоянного тока.
Описание средства измеренийПринцип действия ИП основан на преобразовании переменного сетевого напряжения 220 В в постоянное стабилизированное напряжение в диапазоне от 0 до плюс 40 В для питания радиоэлектронной аппаратуры. В ИП реализованы режим стабилизации напряжения и режим ограничения силы постоянного тока, а 16-битовые цифро-аналоговые преобразователи и аналого-цифровые преобразователи обеспечивают высокую дискретность измерений и малую погрешность воспроизведения выходных параметров.
Конструктивно ИП представляет собой функционально законченное электронное устройство в металлическом корпусе, предусматривающем его установку в 19 дюймовую стойку. При установке в стойку ИП крепится механическим разборным соединением, выполненным в виде регулируемых направляющих. На лицевой панели ИП расположены элементы индикации и управления: кнопка включения/выключения питания; четырёхразрядные цифровые индикаторы значений напряжения и силы тока; сенсорные кнопки управления режимами работы; ручки энкодеров для установки значений напряжения и силы тока; светодиодные индикаторы. На задней панели ИП расположены: разъемы LAN и microUSB; кнопка «Сброс»; клеммы выхода постоянного тока; клемма заземления; плавкий предохранитель; вилка сетевого питания.
Электропитание ИП осуществляется от сети питания 220 В, 50/60 Гц. Сетевое напряжение поступает на модуль преобразователя 40 В 10 А, который обеспечивает гальваническую развязку силовой цепи и потребителя, преобразование напряжения и сглаживание пульсаций постоянного напряжения. Внешне, источники питания могут иметь чёрное и серое исполнение.

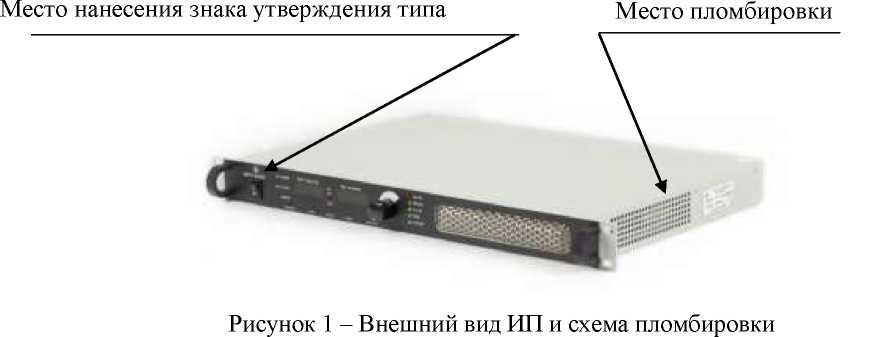

Внешний вид ИП с указанием места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде опломбирования этикеткой с клеймом ОТК, закрепленной клеем на верхней крышке ИП поверх головки одного из винтов крепления крышки и сверху закрытой прозрачной липкой лентой, обеспечивающей контроль целостности этикетки с клеймом.
Программное обеспечение
ИП работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание из ИП и обработку измерительной информации;
- формирование и передачу в ИП сигналов управления.
Метрологически значимая часть ПО выделена в файлы библиотек математических функций: unpower_math.dll.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
unpower math.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
7D502369 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока иуст, В |
от 0,1 до 40 |
|
Шаг установки выходного напряжения, В |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(540ЛиУст+0,01) |
|
Нестабильность выходного напряжения при изменении напряжения питания в пределах 220±22 В, мВ, не более |
±10 |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 10 до 1 А, мВ, не более |
±10 |
|
Уровень пульсаций выходного напряжения при выходном току 9 А, мВ, не более |
30 |
|
Диапазон воспроизведения силы постоянного тока 1уст, A |
от 0,1 до 10 |
|
Шаг установки выходного тока, А |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А |
±(140-Муст+0,06) |
|
Нестабильность выходного тока при изменении напряжения питания в пределах 220±22 В, мА, не более |
±20 |
|
Нестабильность выходного тока при изменении выходного напряжения от 40 до 4 В, мА, не более |
±20 |
|
Уровень пульсаций выходного тока, мА, не более |
60 |
|
Максимальная выходная мощность, Вт |
400 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Г ц |
50±1 |
|
Максимальная потребляемая мощность, В^А, не более |
1000 |
|
Электрическая прочность изоляции цепей сетевого питания, В, не менее |
1500 |
|
Электрическое сопротивление защитного заземления, Ом, не более |
1-10’1 |
|
Сопротивление изоляции цепей сетевого питания, МОм, не менее |
20 |
|
Габаритные размеры, мм, не более: - ширина |
347 |
|
- высота |
483 |
|
- длина |
45 |
|
Масса, кг, не более |
5 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от +5 до +40 |
|
относительная влажность воздуха при температуре +25 °С, % |
от 45 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
наносится на лицевую панель ИП в виде наклейки и на титульный лист формуляра методом компьютерной графики.
Комплектность средства измерений
Таблица 4 - Комплектность ИП
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
ФТКС.436237.003 |
1 | |
|
Комплект принадлежностей |
- |
1 |
|
Руководство по эксплуатации |
ФТКС.436237.003РЭ |
1 |
|
Паспорт |
ФТКС.436237.003ПС |
1 |
|
Руководство оператора |
ФТКС.67001-01 34 01 |
1 |
|
Методика поверки |
- |
1 |
осуществляется по документу МП 64268-16 «Источники питания ИП-400. Методика поверки. Изменение №1», утвержденному ООО «КИА» 18.07.2018 г.
Основные средства поверки:
Вольтметр универсальный GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
Нагрузка электронная АТН-8240 (рег. № 50595-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам питания ИП-400ГОСТ 18953-73 Источники питания электрические ГСП. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16-30 А ФТКС.436237.003 ТУ «Источник питания ИП-400. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4, этаж 6, пом. XIV, ком. 1 Телефон (факс): +7(495) 983-10-73
E-mail: inftest@inftest.ru
Испытательный центрОбщество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Телефон (факс): +7(495) 737-67-19
Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310671 от 22.05.2015 г.
