МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

24 апреля 2018 г.                                            №  795_____

Москва

О внесении изменений в описание типа на комплексы аппаратно-программные «Вокорд-Трафик Т»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «Вокорд Телеком» б/д приказываю:

• 1. Внести изменения в описание типа на комплексы аппаратно-программные «Вокорд-Трафик Т», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59905-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

¹ \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11,2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» апреля 2018 г. №795

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «Вокорд-Трафик Т»

Комплексы аппаратно-программные «Вокорд-Трафик Т» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС), времени фиксации ТС и его положения.

Принцип действия комплексов основан на измерении скорости движения транспортных средств (ТС) в зоне контроля по видеокадрам, косвенным методом по результатам измерений расстояния, пройденного ТС и интервала времени, за которое это расстояние пройдено. Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан комплексом.

В комплексе реализована функция автоматической калибровки, обеспечивающая подстройку параметров комплекса и сохранение погрешности измерения скорости при смещении положения точки подвеса и изменении направления оптической оси камеры комплекса.

Комплексы могут устанавливаться как сбоку от дороги, так и непосредственно над проезжей частью.

Комплексы состоят из видеомодуля и вычислительного блоков.

В качестве вычислительного блока может использоваться переносной, стационарный компьютер или компьютер промышленного исполнения (рисунок 2), либо вычислительный блок может быть встроен в видеомодуль.

Видемодуль выполнен в пыле-влагозащищенном корпусе с кронштейном для крепления и содержит видеокамеру с встроенным ГЛОНАСС/GPS приемником, инфракрасный прожектор и систему обогрева. Опционально в видеомодуль встраивается вычислительный блок.

Комплексы выпускаются в модификациях, отличающихся параметрами видеокамеры, исполнением защитного кожуха камеры и наличием встроенного вычислительного блока.

Внешний вид составных частей комплексов и обозначение места для размещения знака утверждения типа представлены на рисунках 1 и 2. Комплекс пломбируется специальной пломбой, разрушающейся при попытке удаления.

Место нанесения знака утверждения типа

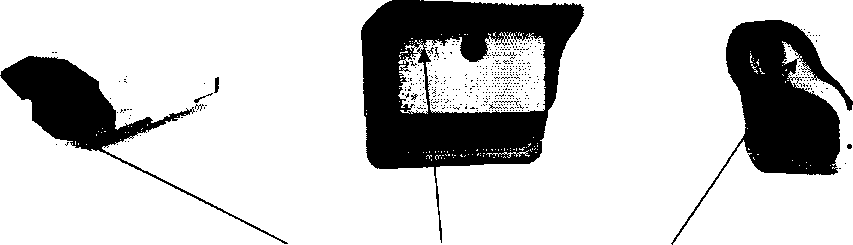

Рисунок 1 - Внешний вид видеомодулей

Место для размещения пломбы

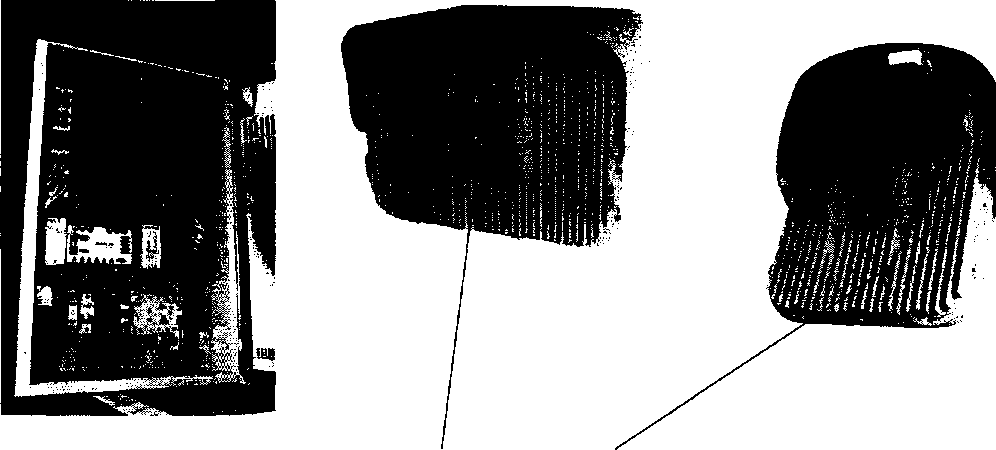

Рисунок 2 - Внешний вид с указанием мест пломбировки

Комплексы имеют специализированное программное обеспечения. Часть специализированного ПО является метрологически значимым.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на боковую поверхность комплекса в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу ШТ АГ.421457.024 МП «Инструкция. Комплексы аппаратно-программные «Вокорд-Трафик Т». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28.11.2014 года.

Основные средства поверки:

• - рулетка измерительная металлическая Р20УЗГ (per. № 43003-09);

• - аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3 (per. № 53513-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Комплекс аппаратно-программный «Вокорд-Трафик Т». Технические условия 4278-023-51209782-2014.

Приказ МВД от 8 ноября 2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных требований к ним».

Закрытое акционерное общество «Вокорд Телеком» (ЗАО «Вокорд Телеком»)

ИНН 7734205188

Адрес: 143025, Российская Федерация, Московская область, Одинцовский район, деревня Сколково, улица Новая, дом 100

Тел./ Факс: +7(495)7872626

E-mail: info@vocord.ru, Web-сайт: www.vocord.ru

Федеральное государственное унитарного предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Тел./ Факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
