МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

06 февраля 2024 г.                                                                          304

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 19 декабря 2023 г. № 2740 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 4 приложения к приказу от 19 декабря 2023 г. № 2740 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2024 г. № 304

Лист № 1 Регистрационный № 58305-14                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН МАКС-GVM

Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН МАКС-GVM (далее - спектрометры) предназначены для качественного и количественного рентгенофлуоресцентного анализа твердых, порошковых и жидких проб в соответствии с методиками измерений, аттестованными или стандартизованными в установленном порядке.

В основе действия спектрометра лежит получение спектра рентгенофлуоресцентного излучения от анализируемого образца в результате облучения острофокусной рентгеновской трубкой. Интенсивность линий спектра соответствует содержанию определяемых элементов в пробе.

Спектрометрическое устройство обеспечивает взаимное расположение кристалла-анализатора, детектора и входной щели, необходимое для регистрации излучения по фокусирующей кристалл-дифракционной схеме.

Конструктивно спектрометр состоит из блока спектрометрического вакуумного и блока вакуумного насоса. Блок спектрометрический включает в себя: рентгеновскую трубку, сменщик кристаллов-анализаторов, детектор (пропорциональный счетчик), устройство водяного охлаждения. Блок вакуумного насоса используется для вакуумирования спектрометрического тракта, однако образцы во время измерения находятся на воздухе.

Определяемые химические элементы, ранжированные по атомной массе, от натрия (11Na) до урана (92U).

Управление прибором, обработка и вывод информации осуществляется при помощи встроенного компьютера.

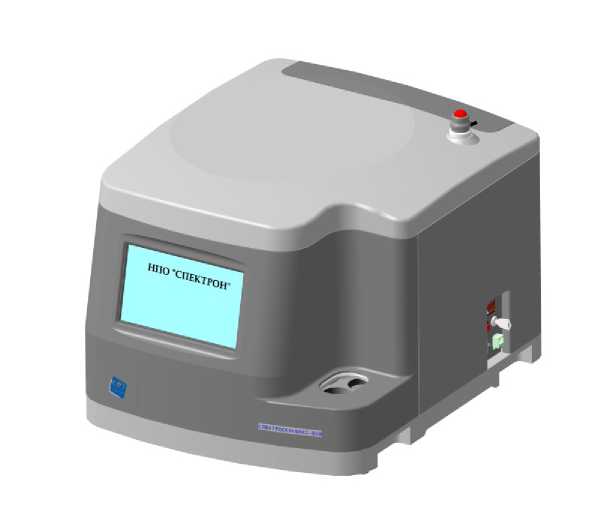

Рисунок 1 - Внешний вид СПЕКТРОСКАН МАКС-GVM

Спектрометры оснащены встроенным ПО, с помощью которого обеспечивается управление прибором, выполнение измерений, их обработка, вывод и хранение результатов измерений.

Встроенное программное обеспечение размещается в памяти встроенного компьютера. Сведения о встроенном программном обеспечении приведены в таблице 1.

Таблица 1

Назначение метрологически значимых компонентов программного обеспечения приведено в таблице 2.

Таблица 2

Уровень защиты внутреннего программного обеспечения от преднамеренных и непреднамеренных воздействий - «С» в соответствии с МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики спектрометров учтено при их нормировании.

Скорости счёта на стандартных образцах и контрастности (отношение скорости счёта на стандартном образце, содержащем указанный элемент, к скорости счёта на фоновом образце борной кислоты) приведены в таблице 3.

Таблица 3

Предел допускаемой основной аппаратурной погрешности, % 0,5 Предел допускаемой дополнительной аппаратурной погрешности при

изменении температуры окружающего воздуха на каждые 10 °С, в рабочем диапазоне температур, %

Дрейф показаний спектрометра за 6 ч непрерывной работы, не более, %

Время выхода на режим, ч, не более

Питание спектрометров осуществляется от сети переменного тока напряжением, В,                                                            220⁺²²-33

частотой, Гц

Габаритные размеры, мм

• - спектрометрический блок                                            560х460х380

• - насос                                                              330х23х380

Масса, кг

• - спектрометрический блок

• - насос

Средний срок службы, не менее, лет

Средняя наработка на отказ не менее, ч

Условия эксплуатации:

температура окружающего воздуха, °С;                                 ^{от 10 до 30}

относительная влажность воздуха, %, (при температуре 25°С);                ^{до 80}

атмосферное давление, кПа                                            ^{от 84 до 107}

Знак утверждения типа наносится на титульный лист паспортов спектрометров и на лицевую панель прибора.

Комплектность средства измерений

Методики измерений разрабатывают и аттестуют для каждого конкретного объекта анализа.

Технические условия ТУ 4276-001-23124704-2001;

ОСПОРБ-99/2010 «Основные санитарные правила обеспечения радиационной безопасности».

Общество с ограниченной ответственностью «НПО «СПЕКТРОН» (ООО «НПО «СПЕКТРОН»)

ИНН 7826101943

Юридический адрес: 190020, г. Санкт-Петербург, ул. Циолковского, д. 10, лит. А, помещ. 203

Общество с ограниченной ответственностью «НПО «СПЕКТРОН» (ООО «НПО «СПЕКТРОН»)

ИНН 7826101943

Адрес: 190020, г. Санкт-Петербург, ул. Циолковского, д. 10, лит. А, помещ. 203

Телефон: +7 (812) 325-81-83

Факс: +7 (812) 325-85-03

Web-сайт: www.spectronxray.ru

Е-mail: info@ spectronxray.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
