№1371 от 30.06.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 457154
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1371 от 30.06.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
30 июня 2023 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих
на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
f >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от « 30 » ___июии 2023 г. № 1301 Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначен ие типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Трансформаторы тока |
ТШЧЛ-2 |
75754-19 |
ГОСТ 8.2172003 |
Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»), г. Санкт-Петербург |
УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург | ||||
|
2. |
Тестеры оптические |
ТОПАЗ- 7000 |
78792-20 |
ГОСТ Р 8.720-10 |
Общество с ограниченной ответственностью «Научнопроизводственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»), г. Санкт-Петербург |
ООО «КИА», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июня 2023 г. № 1371
Лист № 1
Всего листов 6
Регистрационный № 75754-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТШЧЛ-2
Назначение средства измеренийТрансформаторы тока ТШЧЛ-2 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления при их установке на заземленных частях комплектных закрытых распределительных устройств на номинальное напряжение до 2 кВ переменного тока частоты 50 Гц или 400 Гц.
Описание средства измерений
Принцип действия трансформаторов тока ТШЧЛ-2 основан на явлении электромагнитной индукции. Трансформаторы состоят из одной вторичной обмотки, первичной обмоткой является токоведущая шина. Вторичная обмотка размещается на тороидальном сердечнике. Выводы вторичной обмотки выполнены в виде винтовых зажимов, находящихся в распределительной коробке, встроенной в боковую часть корпуса трансформаторов. Корпус выполнен из компаунда на основе эпоксидной смолы, который является главной изоляцией трансформаторов.
Трансформаторы выпускаются в исполнениях: ТШЧЛ-2-I, ТШЧЛ-2Т-1, ТШЧЛ-2-II, ТШЧЛ-2Т-П, ТШЧЛ-2-Ш и ТШЧЛ-2Т-Ш, которые отличаются номинальными первичными токами, габаритными размерами и массой.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.
На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся на табличку технических данных методом термотрансферной печати.
Общий вид трансформаторов тока ТШЧЛ-2 представлен на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов тока ТШЧЛ-2, таблички с указанием места нанесения знака утверждения типа, заводского номера
Пломбирование трансформаторов тока ТШЧЛ-2 не предусмотрено.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения для исполнений | |||||
|
ШЧЛ-2- I |
ШЧЛ- 2Т-1 |
ШЧЛ- 2-II |
ШЧЛ- 2Т-11 |
ШЧЛ- 2-III |
ШЧЛ- 2Т-Ш | |
|
Номинальное напря- |
2 | |||||
|
жение, кВ | ||||||
|
Номинальная частота, |
50, 400 | |||||
|
Гц | ||||||
|
Номинальный пер- | ||||||
|
вичный ток (Iihom), А: |
00, 600, |
1000, 00,3000 |
4000, | |||
|
- частота 50 Гц |
800 |
00, 600, 800 |
1500, 20 |
5000, 6000 | ||
|
- частота 400 Гц |
00, 400, |
1500, |
1000, 2000 |
3000, | ||
|
600, |
00, 400, |
4000 | ||||
|
600, 800 | ||||||
|
00-600*, | ||||||
|
800, | ||||||
|
00-800* | ||||||
Продолжение таблицы 1
|
Наименование харак теристики |
Значения для исполнений | |||||
|
ШЧЛ-2- I |
ШЧЛ- 2T-I |
ШЧЛ- 2-II |
ШЧЛ- 2T-II |
ШЧЛ- 2-III |
ШЧЛ- 2T-III | |
|
Номинальный вто- |
5 | |||||
|
ричный ток (Ъном), А | ||||||
|
Классы точности вто- | ||||||
|
ричных обмоток для измерения и | ||||||
|
защиты |
0,5 (10Р); 1 (10Р) | |||||
|
Класс точности обмо- | ||||||
|
ток для измерения и защиты при работе трансформаторов с нагрузками отличными от Z2hom |
3 | |||||
|
Номинальная вторич ная нагрузка (Z2hom), В^А: |
Для классов точности 0,5 (10Р); 1 (10Р) |
Для класса точности 3 | ||||
|
- частота 50 Гц: Iihom: 300 А | ||||||
|
Iihom: 60, 800, 1000, 1500, 2000, 3000, 4000, 5000, |
20 |
- | ||||
|
6000 А |
40 |
75 | ||||
|
- частота 400 Гц: Iihom: 300, 400, 300- | ||||||
|
600, 400-800 А |
20 |
60 | ||||
|
Iihom'. 600, 800, 1000, |
50 |
100 | ||||
|
1500,2000, 3000, 4000 А | ||||||
|
Номинальная пре- | ||||||
|
дельная кратность вторичной обмотки |
3, 4, 5 | |||||
* Два значения за счет использования ответвления вторичной обмотки
Таблица 2 - Основные технические характеристики
|
Значения для исполнений | ||||||
|
Наименование характеристики |
ШЧЛ-2- |
ШЧЛ- |
ШЧЛ- |
ШЧЛ- |
ШЧЛ- |
ШЧЛ- |
|
I |
2T-I |
2-II |
2Т-11 |
2-III |
2Т-Ш | |
|
Габаритные размеры, | ||||||
|
мм, | ||||||
|
- внутренний диаметр, |
63 |
111 |
141 | |||
|
не менее |
215 |
265 |
340 | |||
|
80 |
70 |
80 | |||
|
Масса, кг, не более |
8 |
8 |
15 | |||
|
Срок службы до спи- |
25 | |||||
|
сания, лет, не менее | ||||||
|
Средняя наработка до |
6*105 | |||||
|
отказа, ч | ||||||
|
Климатическое ис- | ||||||
|
полнение и категория размеще- |
У2, У3, Т3, ОМ3 | |||||
|
ния по ГОСТ 15150-69 | ||||||
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Ко личество | |
|
Трансформатор тока |
ТШЧЛ-2 |
шт. |
1 |
|
Паспорт |
1ВД.767.033-01ПС, 1ВД.767.033-02ПС |
экз. |
1 |
|
Руководство по экс плуатации |
ВД0.412.159 |
экз. |
1 |
раздел 3 «Методика измерений» руководства по эксплуатации ВД0.412.159.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
ТУ 16-517.737-2010 Трансформаторы тока ТШЧЛ-2. Технические условия;
ТУ ВД 16-517.737-2010 Трансформаторы тока ТШЧЛ-2. Дополнение к техническим условиям.
ИзготовительАкционерное общество высоковольтного оборудования «Электроаппарат»
(АО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7
Испытательный центр
научно-
Федеральное государственное унитарное предприятие «Уральский исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июня 2023 г. № 1371
Лист № 1
Всего листов 6
Регистрационный № 78792-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры оптические серии ТОПАЗ-7000
Назначение средства измеренийТестеры оптические серии ТОПАЗ-7000 (далее по тексту - тестеры) предназначены для измерений средней мощности оптического излучения, генерирования стабилизированного оптического излучения, определения затухания оптических сигналов в одномодовых и многомодовых волоконных световодах.
Описание средства измерений
Принцип действия тестеров основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический сигнал с известной длиной волны, созданный при помощи лазерного диода излучателя, установленного на одном конце объекта, или собственным источником данного объекта исследования, проходит через объект исследования и поступает на установленный на другом конце объекта фотодиод измерителя, в котором оптический сигнал преобразуется в электрический ток. Далее этот ток преобразуется в напряжение, усиливается и с помощью АЦП превращается в цифровой код, который обрабатывается микроконтроллером. На индикатор выводится информация о значении средней мощности оптического сигнала на выходе. По разности уровней на входе и выходе объекта оценивается затухание оптического сигнала.
Конструктивно тестеры состоят из источника оптического излучения (группа моделей 1) и измерителя мощности (группа моделей 2), которые могут находиться в одном корпусе (моноблочное исполнение - группа моделей 3).
Цифровые коды моделей оптических тестеров в соответствии с имеющимся в них набором основных функциональных узлов приведены в таблице 1.
Таблица 1- Цифровые коды моделей оптических тестеров
|
Группа моделей |
Код модели тестера |
Тип волоконной линии |
Источник оптического излучения. Длина волны источника, нм |
Измеритель мощности. Диапазон показаний, Вт (дБм) |
|
1 |
7101(-ALM+)* |
MM |
850 |
- |
|
7102(-ALM+)* |
SM |
1310 |
- | |
|
7103(-ALM+)* |
SM |
1550 |
- | |
|
7104(-ALM+)* |
MM |
850/1300 |
- | |
|
7105(-ALM+)* |
SM |
1310/1550 |
- | |
|
7106(-ALM+)* |
SM |
1310/1490/1550 |
- | |
|
7107(-ALM+)* |
SM/MM |
По заказу из ряда 850, 1300, 1310, 1490, 1550, 1625, 1650 |
- |
продолжение таблицы 1
|
Группа моделей |
Код модели тестера |
Тип волоконной линии |
Источник оптического излучения. Длина волны источника, нм |
Измеритель мощности. Диапазон показаний, Вт (дБм) |
|
2 |
7210(-AM+)* |
SM/MM |
- |
от 3-10-12 до 1 - 10-2 (от -85 до 10) |
|
7220(-AM+)* |
SM/MM |
- |
от 1 • 10-9 до 4-10-1 (от -60 до 26) | |
|
3 |
7311(-ALM+)* |
MM |
850 |
от 3-10 12 до 1-10 2 (от -85 до 10) |
|
7312(-ALM+)* |
SM |
1310 | ||
|
7313(-ALM+)* |
SM |
1550 | ||
|
7314(-ALM+)* |
MM |
850/1300 | ||
|
7315(-ALM+)* |
SM |
1310/1550 | ||
|
7316(-ALM+)* |
SM |
1310/1490/1550 | ||
|
7317(-ALM+)* |
SM/MM |
По заказу из ряда 850, 1300, 1310, 1490, 1550, 1625, 1650 | ||
|
7321(-ALM+)* |
MM |
850 |
от 1 -10-9 до 4-10-1 (от -60 до 26) | |
|
7322(-ALM+)* |
SM |
1310 | ||
|
7323(-ALM+)* |
SM |
1550 | ||
|
7324(-ALM+)* |
MM |
850/1300 | ||
|
7325(-ALM+)* |
SM |
1310/1550 | ||
|
7326(-ALM+)* |
SM |
1310/1490/1550 | ||
|
7327(-ALM+)* |
SM/MM |
По заказу из ряда 850, 1300, 1310, 1490, 1550, 1625, 1650 | ||
|
Примечания: * - Наличие в тестере дополнительной функции/функций и тип корпуса обозначается сим-волом/последовательностью символов в строго заданном порядке: A - наличие в тестере автоматического определения длины волны тестового сигнала; L - наличие в тестере измерителя возвратных потерь и измерителя длины линии; М -исполнение тестера в ударозащищенном корпусе; + - наличие в тестере источника видимого излучения (VFL). Символы добавляются справа от цифрового кода модели без скобок. | ||||
Заводские номера наносятся на торцевую панель тестеров в цифровом формате (4 цифры) методом шелкографии.

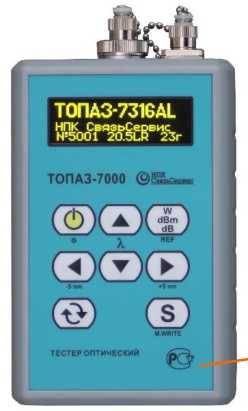

Внешний вид тестеров в обычном корпусе представлен на рисунке 1.
Место нанесения знака
утверждения типа
Место нанесения заводского номера
Место пломбирования

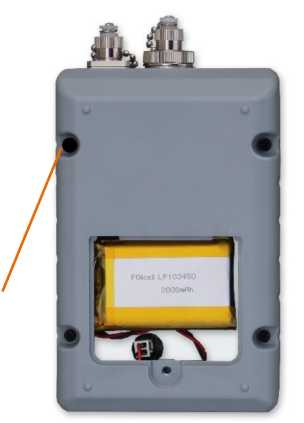

Рисунок 1 - Внешний вид тестера оптического серии ТОПАЗ-7000 в обычном корпусе
Внешний вид тестеров в ударозащищенном корпусе (символ М) представлен на рисунке 2.
Место нанесения
знака
утвержден]
типа
—
|
ТОПАЗ-7325 AM | |
|
«ю нп«: |
СвяэьСсрвис |
|
[Сегодня |
04.07.2018 |
|
1 |
02:47:08 |
|
1 Батарея |
СЕТЬ | |
|
|v ?OOd |
м>1999 | |
Место плом-
Место нанесения
бирования заводского номера
Рисунок 2 - Внешний вид тестера оптического серии ТОПАЗ-7000 в ударозащищенном корпусе
Программное обеспечениеТестеры имеют специализированное программное обеспечение «Тестеры оптические серии ТОПАЗ-7000») (далее - ПО), расположенное в аппаратной части прибора. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации тестеров функционально невозможно. Доступ к аппаратной части тестеров исключен путем установки пломб в виде защитной пленки или специальной заглушки. Схема пломбировки приведена на рисунках 1 и 2.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного . обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТОПАЗ-7ХХХ* |
|
Номер версии (идентификационный номер) ПО |
18.ХХ* |
|
Номер версии (идентификационный номер) ПО |
19.ХХ* |
|
Номер версии (идентификационный номер) ПО |
20.ХХ* |
|
Номер версии (идентификационный номер) ПО |
7XXX* |
|
Цифровой идентификатор ПО |
отсутствует |
|
Примечание: * - знаки ХХХ могут принимать цифровые и буквенные значения и отражают реализацию той или иной сервисной функции, которая не влияет на метрологические характеристики | |
Лист № 4 Всего листов 6 Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Длины волн непрерывного оптического излучения источника, нм:
-7XY7* |
(850±30) (1310±30) (1550±30) (850±30) и (1300±30) (1310±30) и (1550±30) (1310±30), (1490±30) и (1550±30) (1625±30), (1650+30) и перечисленные выше |
|
Мощность непрерывного оптического излучения на выходе источника, мВт (дБ), не менее |
0,5 (-3) |
|
Нестабильность мощности оптического излучения на выходе источника в течение 15 минут непрерывной работы, % (дБ), не более:
|
4,7 (0,2) 2,3 (0,1) |
|
Спектральные диапазоны измерителей оптической мощности (в модификациях тестера 7X1Z* и 7X2Z*), нм |
от 800 до 1700 |
|
Диапазон показаний средней мощности оптического излучения тестера 7X1Z*, Вт (дБм) |
от 3-10-12 до 1 -10-2 (от -85 до 10) |
|
Диапазон показаний средней мощности оптического излучения тестера 7X2Z*, Вт (дБм) |
от 1 -10-9 до 4-10-1 (от -60 до 26) |
|
Диапазон измерения средней мощности оптического излучения тестера 7X1Z*, Вт (дБм) |
от 1 -10-10 до 4-10-3 (от -70 до 6)**) |
|
Диапазон измерения средней мощности оптического излучения тестера 7X2Z*, Вт (дБм) |
от 1 -10-8 до 1 -10-2 (от -50 до 10) |
|
Пределы допускаемой основной относительной погрешности измерения средней мощности на длинах волн градуировки, % (дБ):
|
±7,2 (0,3) ±12,2 (0,5) |
|
Пределы допускаемой дополнительной относительной погрешности измерения средней мощности на длинах волн градуировки в рабочих условиях применения, % (дБ) |
± 4,7 (0,2) |
|
Пределы допускаемой основной относительной погрешности измерения относительных уровней мощности, % (дБ) |
± 4,7 (0,2) |
|
Разрешение индикации результата измерения логарифмической шкалы, дБ |
от 0,001 до 0,01 |
|
Примечания: * Знаки XYZ могут принимать значения, соответствующие цифровым кодам моделей тестеров, приведенным в таблице 1: X может принимать значения: 1, 2, 3; Y может принимать значения: 0, 1, 2; Z может принимать значения: 0, 1, 2, 3, 4, 5, 6, 7 ** Для измерителей нижний предел диапазона измерений в спектральном диапазоне от 800 до 900 нм на длине волны градуировки 850±10 нм меньше на 10 дБ и составляет от 1-10-9 до 4-10-3 Вт (от - 60 до 6 дБм) | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Время установления рабочего режима, мин, не более |
5 | ||
|
Время непрерывной работы, ч, не менее |
8 | ||
|
Габаритные размеры, мм, не более: |
длина |
ширина |
высота |
|
- в обычном корпусе |
150 |
90 |
55 |
|
- в ударозащищенном корпусе (символ М) |
205 |
95 |
55 |
|
Масса, кг, не более |
0,7 | ||
|
Масса в упаковке, кг, не более |
1,5 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от -10 до +55 | ||
|
- относительная влажность окружающей среды при | |||
|
температуре +25°С, % |
до 98 | ||
Примечания:
-
1. Тестеры должны иметь стандартные оптические входные разъемы типа FC, ST, SC и т.п.
-
2. Питание тестеров должно осуществляться от встроенных автономных источников постоянного тока (аккумуляторов) или от сети переменного тока 220 В через специализированный блок питания.
наносится на титульный лист руководства по эксплуатации типографским способом и методом шелкографии, на корпус прибора.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер оптический серии ТОПАЗ-7000 |
АВНФ.411918.008-0ХХ |
1 шт. |
|
Входной адаптер FC измерителя мощности* |
АВНФ.711761.001 |
1 шт. |
|
Входной адаптер SC измерителя мощности** |
АВНФ.711761.002 |
1 шт. |
|
Входной адаптер ST измерителя мощности** |
АВНФ.711761.003 |
1 шт. |
|
Входной адаптер LC измерителя мощности** |
АВНФ.711761.005 |
1 шт. |
|
Заглушка оптического разъема |
АВНФ.725316.001 |
1 шт. |
|
Оптический кабель, армированный соединителями FC/UPC |
- |
1 шт. |
|
Кабель интерфейсный для связи с компьютером*** |
АВНФ.685611.001 |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Блок питания от сети 220 В |
- |
1 шт. |
|
Футляр для переноски прибора |
АВНФ.305135.001 |
1 шт. |
|
Чехол защитный** |
АВНФ.305135.003 |
1 шт. |
|
Руководство по эксплуатации |
АВНФ.411918.008 РЭ |
1 шт. |
|
Примечания: * При наличии оптического входа измерителя (установлен на прибор). ** Поставляется по дополнительному заказу *** Для кодов моделей, содержащих символы L и M, для остальных поставляется по дополнительному заказу | ||
изложены в разделах 4-10 руководства по эксплуатации АВНФ.411918.008 РЭ
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории условий эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки.;ТУ 665850-010-35519520-07 Тестеры оптические серии ТОПАЗ-7000. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная компания
«СвязьСервис» (ООО «НПК «СвязьСервис»)
ИНН 7811499993
Адрес: 192012, г. Санкт-Петербург, пр. Обуховской Обороны, д. 112, к. 2, лит. И
Телефон/факс: +7 (812) 380-85-09
E-mail: org@comm-serv.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес регистрации: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.
в части вносимых изменений
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Адрес регистрации: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.
