МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 февраля .2020 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 54281/1 «Стенды тормозные силовые СТС»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ГАРО-Трейд» от 24 декабря 2019 г. № 1642/107700, приказываю:

• 1. Переоформить свидетельство об утверждении типа № 54281/1 «Стенды тормозные силовые СТС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 56636-14, в связи с реорганизацией изготовителя с ООО «ЦИНУС» завода «ГАРО», г. Великий Новгород на АО «ГАРО-Трейд», г. Великий Новгород.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководит!

-----------------------------------> Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота тег ^феД^еР^альное агентство по техническому регулированию и ГЯ                    метрологии.

СВЕДЕНИЯ ОСЕРТИФИКАТЕЭП

Сертификат: OOE1O36E1BO7EOFB8OEA118900BCB6DO9D Кому выдан: Голубев Сергей Сергеевич

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «18» февраля 2020 г. № 348

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 2023 от 27.12.2016 г.)

Стенды тормозные силовые СТС

Стенды тормозные силовые СТС предназначены для измерений:

• - тормозной силы колеса;

• - массы транспортного средства, приходящейся на ось;

• - усилий на органах управлений;

• - усилия вталкивания сцепного устройства прицепов, оборудованных инерционным тормозом;

• - давления сжатого воздуха.

В основу работы стендов тормозных силовых СТС положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, "дорога" движется с заданной скоростью. Роль дороги выполняют две пары роликов, на которые устанавливаются колеса одной оси автомобиля. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение автомобиля со скоростью, указанной в таблице «Метрологические и технические характеристики».

Одновременно производится испытание тормозов колес одной оси передней или задней. При воздействии на орган управления одной из тормозных систем автомобиля, ось которого установлена на стенд, тормозной момент каждого колеса оси автомобиля через опорные ролики передается на мотор-редуктор привода. Корпус мотор - редуктора подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной тензометрической системой, обрабатывается в электронных блоках стенда и передается на персональный компьютер и дисплей пульта управления для отображения результатов измерений.

Конструкция стендов включает в себя независимые левый и правый опорные роликовые устройства, выполненные в виде конструктивно законченных модулей со специальной несущей станиной, размещаемой в заглубленном фундаменте или на полу со специальным подиумным фундаментом. Каждое опорное роликовое устройство включает в себя: мотор - редуктор, рычаги, прикрепленные к статору мотор - редуктора, датчики силы, блок электронной системы коммутации и управления стендом. В отдельные блоки выделены шкаф силовой с элементами коммутации и автоматики и стойка управления, в которой размещены персональный компьютер, монитор и принтер.

Диаметр роликов и расстояние между ними выбраны в соответствии с условиями обеспечения устойчивого положения автотранспортного средства на стенде во всех режимах испытаний тормозных систем.

Измерение усилий на органах управлений тормозными системами автомобилей, производится с помощью тензорезисторного динамометра, размещенного в корпусе специальной формы. Динамометр с помощью провода и разъема подключается к шкафу силовому.

Измерение массы транспортного средства, приходящийся на ось, производится с помощью тензометрических датчиков силы, размещаемых под несущей станиной опорных роликов стенда.

Стенды тормозные силовые СТС выпускаются в следующих модификациях: СТС-3-СП, СТС-3.5-СП, СТС-4-СП, СТС-10-СП, СТС-10У-СП, СТС-13-СП, СТС-13У-СП, СТС-16У-СП, СТС-18-СП, СТС-20-СП.

Стенды тормозные силовые модификаций СТС-3-СП, СТС-3.5-СП, СТС-4-СП, предназначены для измерений параметров тормозных систем легковых и полноприводных автомобилей, прицепов. Конструкция этих моделей стендов - моноблок с двумя парами опорных роликов и приборная стойка.

Стенды тормозные силовые модификаций СТС-10У-СП, СТС-13У-СП, СТС-16У-СП предназначены для измерений параметров тормозных систем легковых и грузовых автомобилей, автобусов, автопоездов и полноприводных автомобилей, прицепов конструктивно выполнены в виде двух блоков, в каждом из них размещена пара опорных роликов и приборной стойки.

Стенды тормозные силовые модификаций СТС-10-СП, СТС-13-СП, СТС-18-СП, СТС-20-СП предназначены для измерений параметров тормозных систем грузовых автомобилей, автобусов, автопоездов и полноприводных автомобилей конструктивно выполнены в виде двух блоков, в каждом из них размещена пара опорных роликов и приборной стойки.

Общий вид стендов силовых СТС приведён на рисунках 1-3.

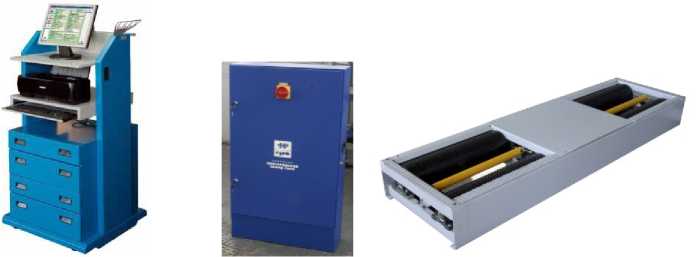

Рисунок 1 - Общий вид стендов силовых СТС-3-СП, СТС-3.5-СП, СТС-4-СП

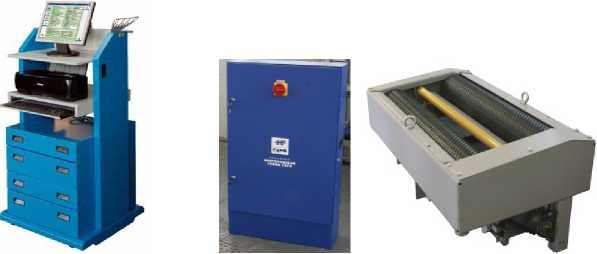

Рисунок 2 - Общий вид стендов силовых СТС-10-СП, СТС-10У-СП, СТС-13-СП,

СТС-13У-СП, СТС-16У-СП

Таблица 1 Идентификационные данные программного обеспечения

Рисунок 3 - Общий вид стендов силовых СТС-18-СП, СТС-20-СП Программное обеспечение

Программное обеспечение «RUSTAPO.00001» (далее - ПО) разработано специально для стендов тормозных силовых СТС и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Встроенная в ПО процедура калибровки измерительной системы и поставляемые со стендами тормозными силовыми СТС калибровочные приспособления, позволяют оперативно сохранять и обновлять информацию об основных параметрах измерительной системы стендов тормозных силовых СТС.

Программное обеспечение зарегистрировано как интеллектуальная собственность ООО «Цинус завода «ГАРО» и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «высокий» в соответствии с Р 50.2.077 - 2014.

Таблица 2 Метрологические и технические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

наносится на приборную стойка стендов тормозных силовых СТС методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 3 Комплектность

осуществляется по документу МП АПМ 43-13 «Стенды тормозные силовые СТС. Методика поверки» с изменением № 1, утвержденному ООО «Автопрогресс-М» 20.09.2016 г.

Основные средства поверки приведены в таблице 3.

Таблица 4 Основные средства поверки

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

«Об утверждении основных технических характеристик средств технического диагностирования и их перечня».

ТУ4577-022-23536097-2000 Стенды тормозные силовые СТС. Технические условия

Акционерное общество «ГАРО-Трейд» (АО «ГАРО-Трейд»),

ИНН 5321111270

173003 Россия, г. Великий Новгород, ул. Большая Санкт-Петрбургская, 64, тел. +7 (816-2) 940-999, Факс +7 (816-2) 940-966. E-mail: trade@novgaro.ru

ГЦИ СИ ООО «Автопрогресс-М»

125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н

Тел.: +7 (499) 155-0445; Факс: +7 (495) 785-0512

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
