№787 от 22.03.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 539123
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 787 от 22.03.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
22 марта 2024 г.
№ 787______
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях)
утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
<__________—__________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « 88 » ___марта__2024 г. № _87
Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Счетчики газа ротационные |
«ЭМИС-РГС 245» |
58089-14 |
Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС») Юридический адрес: 454007, г. Челябинск, пр-кт Ленина, д. 3 |
Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС») Юридический адрес: 454007, г. Челябинск, пр-кт Ленина, д. 3, оф. 308 |
Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»), г. Челябинск | ||
|
2. |
Дефектоскопы ультразвуковые однониточные |
«СКАТ-2» |
74843-19 |
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») Юридический адрес: 107140, г. Москва, 1-й Красносельский пер., д. 3, помещ. 1, ком. 75 |
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») Юридический адрес: 107140, г. Москва, вн.тер.г. муниципальный округ Красносельский, ул. Русаковская, д. 13, стр. 5 |
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»), г. Москва | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» марта 2024 г. № 787
Лист № 1 Регистрационный № 58089-14 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа ротационные «ЭМИС-РГС 245»
Назначение средства измеренийСчетчики газа ротационные «ЭМИС-РГС 245» (далее - счетчик) предназначены для измерения объема при рабочих условиях газа по ГОСТ 5542-87, свободного нефтяного газа, воздуха, азота и других неагрессивных чистых и сухих газов (далее - газ).
Описание средства измеренийСчетчики состоят из первичного преобразователя (ПП) и узла регистрации и индикации (УРИ).
ПП представляет собой измерительную камеру с измерительным механизмом и подводящим и отводящим патрубками.
Измерительный механизм выполнен в виде двух роторов, находящихся в зацеплении. Роторы приводятся во вращение потоком измеряемого газа, каждый их оборот соответствует прохождению фиксированного объема газа через ПП.
УРИ механически связан с ПП и обеспечивает показания объема газа нарастающим итогом на механическом индикаторном устройстве.
Имеются исполнения с импульсным электрическим выходом с применением датчиков активного или пассивного типа («геркон»).
Счетчики имеют общепромышленное и взрывозащищенное исполнения.
На корпусе счетчика могут быть места для установки датчиков температуры и давления рабочей среды, а также места на присоединительных фланцах для установки датчика перепада давления. Если в корпус счетчика датчики давления, перепада давления и температуры не установлены, то отверстия закрыты резьбовыми заглушками.
Счетчик может быть установлен на вертикальном или горизонтальном участке трубопровода, присоединение к трубопроводу фланцевое. Прямые участки трубопровода до и после счетчика не требуются.
Внешний вид счетчиков, места нанесения пломб поверителя и пломб изготовителя или организации осуществляющей ремонт, показаны на рисунке 1.
Счётчики обеспечивают выполнение следующих функций:
-
- измерение суммарного объема газа, прошедшего через счетчик;
-
- отображение результатов измерений на механическом индикаторе;
-
- выдачу результатов измерений объема газа в виде низкочастотных (НЧ) или высокочастотных (ВЧ) электрических импульсов (опция).
Место нанесения пломбы поверителя
Места нанесения пломб изготовителя или организации осуществляющей ремонт

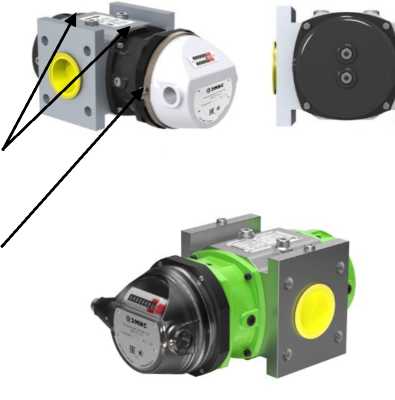

Рисунок 1 - Общий вид счетчиков и места нанесения пломб поверителя и пломб изготовителя или организации осуществляющей ремонт
Знак утверждения типа и заводской номер счетчика наносятся на маркировочную табличку, которая расположена сверху на корпусе ПП, методом фотолитографии и полиграфическим способом в буквенно-числовом формате, места расположения показаны на рисунке 2.
Место нанесения заводского номера
Место нанесения знака утверждения типа

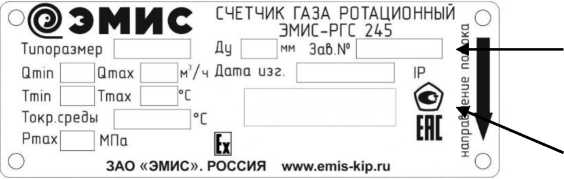

Рисунок 2 - Места расположения знака утверждения типа и заводского номера счетчика на маркировочной табличке
Метрологические и основные технические характеристики счетчиков приведены в таблицах 1 - 4.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерений объемного расхода, м3/ч |
в соответствии с таблицей 2 |
|
Динамический диапазон измерений (Qmin/Qmax) |
в соответствии с таблицей 2 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности измерений объёма газа для счётчиков класса точности 1.0, %: | |
|
- в диапазоне Qmin < Q < Qt |
± 2,0 |
|
- в диапазоне Qt < Q < Qmax |
± 1,0 |
|
Пределы допускаемой относительной погрешности измерений объёма для счётчиков класса точности 0.6, %: | |
|
- в диапазоне Qmin < Q < Qt |
± 1,5 |
|
- в диапазоне Qt < Q < Qmax |
± 0,6 |
|
Порог чувствительности, м3/ч |
в соответствии с таблицей 3 |
|
Характеристики выходного НЧ импульсного электрического сигнала: | |
|
- частота, Гц |
от 0 до 0,277 |
|
- амплитуда, В |
3,6 |
|
- цена импульса, м3/имп |
в соответствии с таблицей 3 |
|
Характеристики выходного ВЧ импульсного электрического сигнала: | |
|
- частота, Гц |
от 0 до 1000 |
|
- амплитуда, В |
от 12 до 24 |
|
- цена импульса, м3/имп |
в соответствии с таблицей 3 |
|
Параметры рабочей среды: | |
|
- температура, °С |
от минус 30 до плюс 80 |
|
- избыточное давление, МПа, не более |
1,6 |
|
Ёмкость счетного устройства |
в соответствии с таблицей 3 |
|
Цена деления младшего разряда счетного устройства |
в соответствии с таблицей 3 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С: |
от минус 40 до плюс 60 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающей среды при температуре 35 °С, %, не более |
95 (без конденсации влаги) |
|
Параметры электропитания от источника постоянного тока (модификация с активным НЧ импульсным выходом): | |
|
- напряжение постоянного тока, В |
3,6 |
|
- потребляемая мощность, Вт, не более |
0,125 |
|
Параметры электропитания от источника постоянного тока (модификация с ВЧ импульсным выходом): | |
|
- напряжение постоянного тока, В |
от 12 до 24 |
|
- потребляемая мощность, Вт, не более |
0,9 |
|
Габаритные размеры |
в соответствии с руководством по эксплуатации на счётчик. |
|
Масса, кг |
в соответствии с таблицей 4. |
|
Средний срок службы, лет, не менее |
12 |
Таблица 2 - Характеристики диапазона измерений расхода газа Qmin, Qt, Qmax, Qmin/Qmax и падение давления АР на счетчике для каждого типоразмера
|
Типоразмер |
Ду, мм |
Qmax, м3/ч |
Qmin, м3/ч |
Qmin/Qmax |
Qt |
АР при Qmax не более, кПа |
|
G10 |
25 |
16 |
0,4 |
1:40 |
0,15^Qmax |
0,05 |
|
G16 |
50 |
25 |
0,5 |
1:50 |
0,10^Qmax |
0,07 |
|
G25 |
40 |
0,5 |
1:80 |
0,05^Qmax |
0,13 | |
|
G40 |
65 |
0,5 |
1:130 |
0,05^Qmax |
0,13 | |
|
G65 |
100 |
0,5 |
1:200 |
0,05^Qmax |
0,16 | |
|
G100 |
80 |
160 |
0,65 |
1:250 |
0,05^Qmax |
0,19 |
|
G160-80 |
250 |
1,6 |
1:160 |
0,05^Qmax |
0,32 | |
|
G160-100 |
100 |
250 |
1,6 |
1:160 |
0,05^Qmax |
0,32 |
|
G250 |
400 |
2,0 |
1:200 |
0,05^Qmax |
0,55 | |
|
G400-100 |
650 |
3,2 |
1:200 |
0,05^Qmax |
0,65 | |
|
G400-150 |
150 |
650 |
6,5 |
1:100 |
0,05^Qmax |
0,35 |
|
G650 |
1000 |
10,0 |
1:100 |
0,05^Qmax |
0,49 | |
|
G1000 |
200 |
1600 |
16 |
1:100 |
0,05^Qmax |
0,55 |
Таблица 3 - Значения порогов чувствительности и импульсные характеристики для каждого типоразмера
|
Типоразмер |
Порог чувствительности, м3/ч |
Цена НЧ импульса, м3/имп. |
Цена ВЧ импульса, м3/имп. |
|
G10 |
0,04 |
0,1 |
1,77AO-4 |
|
G16 |
0,06 |
0,1 |
2,1OAO-4 |
|
G25 |
0,06 |
0,1 |
2,83AO-4 |
|
G40 |
0,06 |
0,1 |
5,66AO-4 |
|
G65 |
0,06 |
0,1 |
7,084O-4 |
|
G100 |
0,06 |
1,0 |
1,05 •IO-3 |
|
G160-80 |
0,10 |
1,0 |
2,78 •IO-3 |
|
G160-100 |
0,10 |
1,0 |
2,78 •IO-3 |
|
G250 |
0,10 |
1,0 |
4,20 •IO-3 |
|
G400-100 |
0,12 |
1,0 |
5,66 •IO-3 |
|
G400-150 |
0,60 |
1,0 |
10,5AO-2 |
|
G650 |
0,70 |
1,0 |
15,7AO-2 |
|
G1000 |
1,00 |
10,0 |
19,7 •IO-2 |
Лист № 5 Всего листов 6 аблица 4 -Характеристики счётного устройства и масса счетчиков
|
Типоразмер |
Емкость счетного устройства, 3 м |
Цена деления младшего разряда, 3 м |
Масса, кг, не более |
|
G10 |
999999,99 |
0,002 |
7,2 |
|
G16 |
9,7 | ||
|
G25 |
12 | ||
|
G40 |
15 | ||
|
G65 |
17,2 | ||
|
G100 |
9999999,9 |
0,02 |
22,5 |
|
G160-80 |
41,2 | ||
|
G160-100 |
42 | ||
|
G250 |
57,7 | ||
|
G400-100 |
72,7 | ||
|
G400-150 |
153 | ||
|
G650 |
187,5 | ||
|
G1000 |
99999999 |
0,2 |
217,5 |
наносится на маркировочную табличку на корпусе счётчика и на титульные листы паспорта и руководства по эксплуатации счетчика.
Комплектность средства измерений
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Ротационный счетчик газа ЭМИС-РГС 245 в исполнении согласно договору поставки |
- |
1 шт. |
|
Руководство по эксплуатации |
РГС 245.00.00.РЭ |
1 шт. |
|
Паспорт |
РГС 245.00.00.ПС |
1 шт. |
|
Методика поверки |
- |
по заказу |
|
Датчик импульсов (НЧ или ВЧ, активный или пассивный) |
- |
по заказу |
|
Комплект монтажных частей в соответствии с типоразмером |
- |
по заказу |
приведены в документе «Руководство по эксплуатации. Счетчики газа ротационные «ЭМИС-РГС 245» в п.1.2.
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 15528-86. Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения;
ТУ 4213-048-14145564-2014. Ротационный счетчик газа ЭМИС-РГС 245. Технические условия.
ИзготовительЗакрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)
ИНН 7729428453
Юридический адрес: 454007, г. Челябинск, пр-кт Ленина, д. 3, оф. 308
Телефон: +7 (351) 729-99-12
Web-сайт: emis-kip.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» марта 2024 г. № 787
Лист № 1 Регистрационный № 74843-19 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые однониточные «СКАТ-2»
Назначение средства измеренийДефектоскопы ультразвуковые однониточные «СКАТ-2» (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов ультразвуковым методом при выполнении сплошного неразрушающего контроля ультразвуковым методом одной нити железнодорожного пути по длине и сечению (за исключением перьев подошвы и участков, затененных болтовыми отверстиями), а также локального контроля отдельных сечений рельсов, сварных стыков рельсов и элементов стрелочных переводов.
Описание средства измерений
Принцип действия дефектоскопов основан на ультразвуковом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний распространяться в рельсах и отражаться от внутренних дефектов.
Возбуждение ультразвуковых колебаний в рельсах и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые связаны с генератором и приемником дефектоскопа.
Дефектоскопы состоят из ходовой части, представляющей собой раму, опирающуюся на два ходовых колеса, и искательной системы. Искательная система состоит из блоков ПЭП. Для определения местоположения дефектоскоп снабжен модулем геопозиционирования.
Акустический контакт между ПЭП и рельсом обеспечивается подачей контактирующей жидкости, которая хранится в баке, размещённом на раме.
Общий вид дефектоскопов представлен на рисунке 1.
Пломбирование дефектоскопов не предусмотрено.

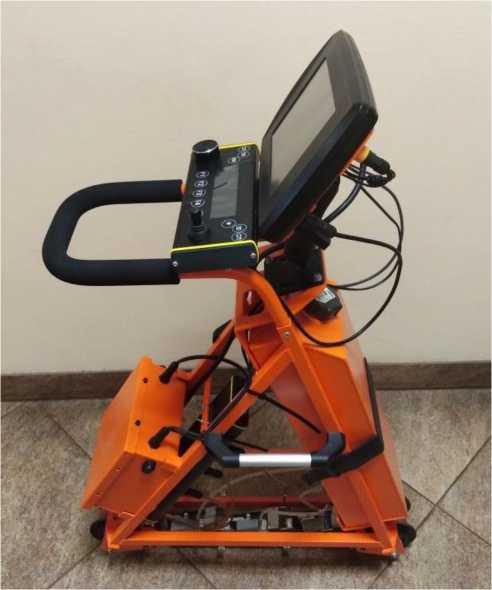

Рисунок 1 - Общий вид дефектоскопов ультразвуковых однониточных «СКАТ-2»
Программное обеспечениеВ дефектоскопах установлено программное обеспечение, которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения дефектоскопов соответствует уровню
«средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SKAT-T |
|
Номер версии (идентификационный номер) ПО |
4.18.218 и выше |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений координат дефектов по глубине по стали, мм |
от 3 до 210 |
|
Пределы допускаемой абсолютной погрешности измерений координат дефектов по глубине по стали, мм |
±5 |
|
Диапазон измерений временных интервалов, мкс |
от 5 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов контроля, шт, не менее |
14(16)* |
|
Эффективная частота ПЭП и ее отклонение, МГц |
2,5±0,25 |
|
Масса укомплектованного дефектоскопа без запаса контактной жидкости, кг, не более |
25 |
|
Габаритные размеры в рабочем положении, мм, не более | |
|
-длина |
732 |
|
-ширина |
280 |
|
-высота |
1150 |
|
Диапазон рабочих температур, оС |
от -40 до +50 |
|
* количество каналов устанавливается по заказу (в зависимости от схемы |
прозвучивания) |
наносится на титульный лист руководства по эксплуатации методом печати.
Лист № 4 Всего листов 4 Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп ультразвуковой однониточный «СКАТ-2» |
- |
1 шт. |
|
Преобразователи ультразвуковые |
- |
1 компл. |
|
Формуляр |
ВДМА.663500.191 ФО |
1 экз. |
|
Руководство по эксплуатации |
ВДМА.663500.191 РЭ |
1 экз. |
|
Методика поверки |
МП № 203-39-2018 |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым однониточным «СКАТ-2»
ВДМА.663500.191 ТУ. Дефектоскопы ультразвуковые однониточные «СКАТ-2». Технические условия.
ИзготовительАкционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)
ИНН 7707011088
Адрес: 109088, г. Москва, 1-й Угрешский пр-д, 26
Юридический адрес: 107140, г. Москва, вн.тер.г. муниципальный округ Красносельский, ул. Русаковская, д. 13, стр. 5
Телефон/факс: +7 (495) 230-30-26
Web-сайт: www.tvema.ru
E-mail: tvema@tvema.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
