Номер по Госреестру СИ: 54992-13
54992-13 Датчики перемещений
(Temposonics G-Series Model GH)
Назначение средства измерений:
Датчики перемещений Temposonics G-Series Model GH предназначены для измерения линейных перемещений при проведении статических и квазистатических испытаний образцов и агрегатов на прочность и долговечность и определения физико-механических свойств материалов.

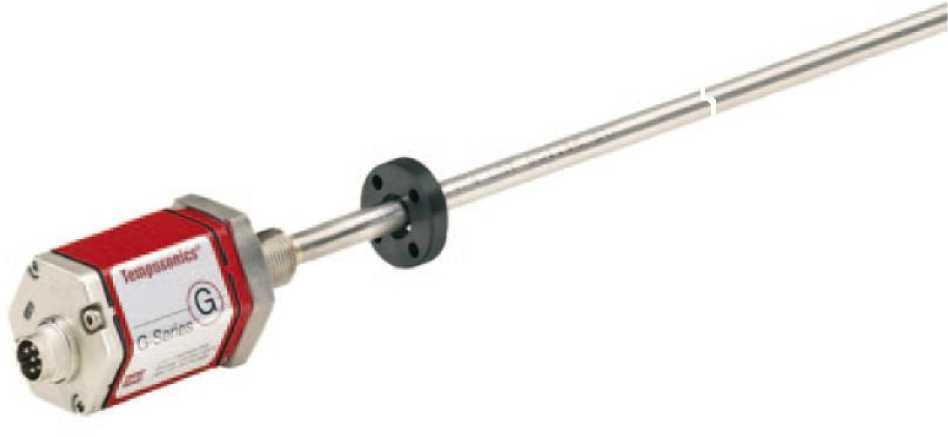

Внешний вид.
Датчики перемещений
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом и на боковую поверхность защитной муфты гидроцилиндра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в документе «Датчики перемещений Temposonics G-Series Model GH. Руководство по эксплуатации».
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные и технические документы
-
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.. 50мкм».
-
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
-
3. Техническая документация фирмы «MTS Systems Corporation», США.
Изготовитель
14000 Technology Drive, Eden Prairie, MN 55344, USA Тел. 952-937-4000; Факс 952-937-4515
Заявитель
117638, Россия, г. Москва, ул. Криворожская, д.25, кв.92
Тел.: (495) 258-83-05; Факс: (495) 958-29-40
Принцип действия датчиков линейных перемещений основан на проявлении магнитострикционной чувствительности к местоположению магнита в течение времени. Внутри датчика находится элемент, в котором звуковой импульс индуцируется в специальном устройстве в магнитострикционный волновод через кратковременное взаимодействие двух магнитных полей. Одно поле создается съемным постоянным магнитом, находящимся снаружи датчика. Другое поле создается из импульса тока «запроса» вдоль волновода. В результате, звуковой импульс перемешается со сверхзвуковой скоростью по волноводу и обнаруживается головкой элемента датчика.
Положение магнита определяется путем точного измерения времени между посылкой импульса запроса и регистрацией результирующего импульса, с использованием счетчика больших скоростей. Использование промежутка времени для определения расположения постоянного магнита обеспечивает измерение абсолютного положения при отсутствии необходимости в перекалибровке или возврате на ноль после выключения Бесконтактный способ исключает износ датчика и гарантирует долговечность и повторяемость измерений.
Датчики установлены в корпус гидроцилиндра, что ограничивает к ним доступ.
Датчики перемещений выпускаются в 9-и модификациях, отличающихся диапазоном измерения перемещений.
Внешний вид датчиков показан на рисунке 1.
Рис. 1. Внешний вид датчиков
-
1. Датчик перемещений Temposonics G-Series Model GH 1 шт.
-
2. Кабель связи датчика с измерительным устройством
(длина кабеля согласовывается с Заказчиком) 1 шт.
-
3. Руководство по эксплуатации «Датчики перемещений Temposonics
G-Series Model GH. Руководство по эксплуатации» 1 экз.
-
4. Методика поверки МП ТИнТ 109-2013 «Датчики перемещений
Temposonics G-Series Model GH. Методика поверки» 1 экз.
Наименование модификации |
Диапазон измерения перемещений, мм |
Пределы допускаемой погрешности измерения перемещений |
Габаритные размеры (0хД), мм, не более |
Масса, кг, не более |
GH 150 |
От 0 до 150 |
±50 мкм в диапазоне до 5 мм; ±1% в диапазоне более 5 мм |
53х375,5 |
1,2 |
GH 250 |
От 0 до 250 |
53х475,5 |
1,3 | |
GH 500 |
От 0 до 500 |
53х725,5 |
1,5 | |
GH 750 |
От 0 до 750 |
53х975,5 |
1,7 | |
GH 1000 |
От 0 до 1000 |
53х1225,5 |
1,8 | |
GH 1250 |
От 0 до 1250 |
53х1475,5 |
2,0 | |
GH 1500 |
От 0 до 1500 |
53х1725,5 |
2,2 | |
GH 1750 |
От 0 до 1750 |
53х1975,5 |
2,3 | |
GH 2000 |
От 0 до 2000 |
53х2225,5 |
2,5 |
Условия эксплуатации:
-
- температура, °С 20 ± 5
-
- относительная влажность, % 60 ± 20
-
- давление, кПа 84.. .106
