Номер по Госреестру СИ: 65946-16
65946-16 Комплексы измерительно-вычислительные и управляющие
(FlexTest)
Назначение средства измерений:
Комплексы измерительно-вычислительные и управляющие FlexTest (далее по тексту -комплексы) предназначены для преобразования выходных аналоговых сигналов в виде напряжения постоянного и переменного тока от первичных измерительных преобразователей различных типов, в цифровой сигнал для регистрации, обработки, анализа полученной информации и формирования сигналов управления.
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 2
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) состоит из двух частей - внутреннего и внешнего. Внутреннее ПО является метрологически значимой частью ПО, обеспечивающей проведение измерений напряжений и передачу измеренных данных по защищенному интерфейсу на персональный компьютер для последующей обработки, хранения и анализа данных внешним ПО. Внутреннее ПО устанавливается в энергонезависимую память комплексов в процессе производства на заводе-изготовителе, конструкция СИ исключает возможность несанкционированного влияния на внутреннее ПО СИ и измерительную информацию в процессе эксплуатации. Уровень защиты встроенного программного обеспечения соответствует «высокому» уровню в соответствии с п. 4.3 Р 50.2.077-2014.
Внешнее ПО предназначено для управления комплексами, наблюдения за процессом измерений и сохранения измеренных данных на жестком диске ПК с последующей обработкой данных и подготовкой отчетов, как в автоматическом, так и в ручном режимах.
Внешнее программное обеспечение автономное, устанавливается на компьютер с установочного диска с защитой от несанкционированной модификации ПО, обновления и иных преднамеренных изменений применением лицензионного файла и/или программного ключа.
Доступ к функциям внешнего ПО, отвечающего за управление комплексами в части выбора диапазона измерений, типа подключаемых датчиков, калибровочных параметров датчиков и уровня напряжения питания по каналам измерения, защищены встроенной системой разграничения прав доступа пользователей, обеспечиваемой назначаемыми индивидуальными паролями.
Идентификационные данные внешнего ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
MTS Flex Test |
AeroPro |
Номер версии (идентификационный номер) ПО |
не ниже 5.6 B |
не ниже 6.8х.х.х |
Цифровой идентификатор ПО |
по номеру версии |
по номеру версии |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель комплексов методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексам измерительновычислительным и управляющим FlexTest
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 26.203-81 «Комплексы измерительно-вычислительные. Признаки классификации. Общие требования».
Поверка
Поверкаосуществляется по документу МИ 2539-99 «Рекомендация. ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических
комплексов. Методика поверки», утвержденному ФГУП «ВНИИМС».
Основные средства поверки:
калибратор универсальный Н4-7 (рег. № 46628-11);
мультиметр цифровой Fluke 8845A (рег. № 57943-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус комплекса в соответствии с рисунками 1 - 5.
Изготовитель
Фирма «MTS Systems Corporation», США
14000, Technology Drive Eden Prairie, MN 55344-2290 USA
Телефон/факс: +1-952-937-4000 / 937-4515
Web-сайт: www.mts.com
Заявитель
Акционерное общество «АВРОРА» (АО «АВРОРА»)
117638, Россия, г. Москва, ул. Криворожская, д. 25, кв.92
Телефон/факс (495) 258-83-05; Web-сайт: www.mts-test.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Комплексы относятся к проектно-компонуемым изделиям, состав которых определяется при заказе потребителем. Комплексы состоят из базовой и компонуемой частей.
Базовая часть комплексов включает в себя корпус с источником питания и шину для подсоединения различных модулей, их питания, передачи цифровой информации, аналоговых и дискретных сигналов. Корпуса конструктивно выполнены в пяти вариантах, отличающихся размерами и количеством установочных мест для подсоединения модулей и мощностью источника питания.
В компонуемую часть входит один или два процессорных модуля со встроенной памятью, независимой от внешнего источника питания, и различное количество коммуникационных модулей и модулей ввода-вывода аналоговых и дискретных сигналов. В случае двух процессоров один из них является ведущим, другой - ведомым.
Ведущий процессорный модуль обеспечивает конфигурирование комплекса и его автономную работу под управлением встроенной операционной системы реального времени, управление коммуникационными модулями и модулями ввода-вывода, связь с персональным компьютером (ПК) и другими устройствами.
Связь с ПК и/или между собой осуществляется по стандартному протоколу Ethernet. Комплексы могут комплектоваться дистанционными пультами управления, объединяться в группы комплексов одного или разных типов с управлением от одного или нескольких ПК и обеспечением синхронной работы в сети.
Сигналы от датчиков или других устройств испытательных стендов поступают на модули ввода аналоговых сигналов комплексов, в которых осуществляется их усиление, преобразование в цифровой вид, фильтрация и масштабирование в соответствии с выбранными инженерными единицами измерения. Для управления испытательными стендами в качестве сигналов обратной связи комплексы используют сигналы от первичных измерительных преобразователей - датчиков резистивного или реактивного типа, а также сигналы напряжения постоянного тока.
Цифровая информация с модулей ввода поступает в процессорный модуль, где осуществляется ее обработка в соответствии с выбранным алгоритмом управления и рассчитывается управляющее воздействие. Для выполнения сложных расчётов и/или сохранения данных цифровая информация может передаваться в ПК по сети. Рассчитанное на ПК и/или процессорным модулем управляющее воздействие передается в цифровом виде на модули аналогового вывода, где преобразуется в сигнал силы или напряжения постоянного тока, либо дискретный сигнал, в зависимости от типа модуля и алгоритма управления.
Частота обновления сигнала управления с расчетом требуемого корректирующего воздействия по обратной связи составляет от 1 до 6 кГц.
Данные о ходе и результатах испытаний и измеренных физических величинах, количество и вид которых задается пользователем, могут сохраняться в цифровом виде в
памяти процессора для последующей передачи на жёсткий диск ПК, или сразу на жёстком диске ПК с последующим формированием отчетов в ручном или автоматическом режиме.
Комплексы, выпускаются в семи модификациях, отличающихся типом корпуса, источником питания и процессорным модулем, типами и количеством применяемых коммуникационных модулей и модулей ввода-вывода аналоговых и дискретных сигналов.
Модификация комплексов FlexTest SE Basic может работать только в автономном режиме, FlexTest SE Plus и FlexTest SE 2-Channel (FlexTest SE) как в автономном режиме, так и под управлением ПК, в том числе с использованием нескольких ПК, объединенных в сеть. Модификации FlexTest SE оснащены встроенной на переднюю панель клавиатурой и регуляторами для ввода информации, и дисплеем, отображающим вводимую оператором информацию и измеряемые величины как в цифровом, так и в графическом режимах. Внешний вид указанных выше модификаций показан рисунке 1.
Место нанесения знака поверки
сэ
ессс,сс сСС
ЕС В
веч сэ“
₽
Рисунок 1 - Фотография общего вида комплексов FlexTest SE Basic, FlexTest SE Plus и FlexTest SE 2-Channel
Модификации комплексов FlexTest 40, FlexTest 60, FlexTest 100 и FlexTest 200 могут работать только под управлением ПК, в том числе с использованием нескольких ПК, объединенных в сеть. Внешний вид данных модификаций показаны рисунках 2 - 5.
Места нанесения знака поверки

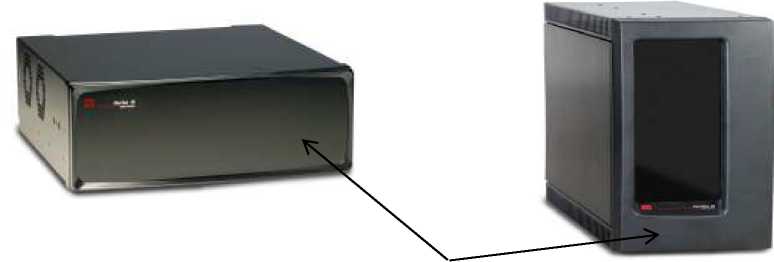

Рисунок 3 - Фотография общего вида комплексов FlexTest 60
Рисунок 2 - Фотография общего вида комплексов FlexTest 40 (а)
Места нанесения зн ака поверки

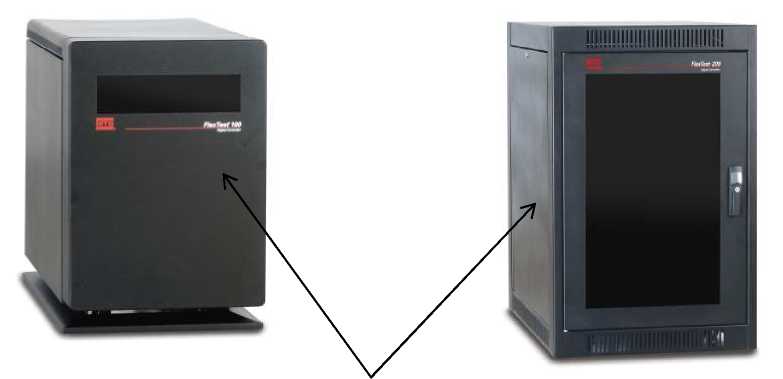

Рисунок 4 - Фотография общего вида Рисунок 5 - Фотография общего вида
комплексов FlexTest 100 комплексов FlexTest 200
Пломбирование комплексов измерительно-вычислительных и управляющих FlexTest не предусмотрено.
Метрологические характеристики комплексов определяются используемыми в их составе модулями аналогового ввода-вывода: универсального цифрового усилителя, модуля аналогового ввода, модуля аналогового вывода, встроенных модулей ввода-вывода.
Таблица 8 - Комплектность поставки комплексов измерительно-вычислительных и
управляющих FlexTest
Наименование |
Количество |
Комплекс измерительно-вычислительный и управляющий FlexTest (в зависимости от конфигурации) |
1 |
Кабель питания |
1 |
Наименование |
Количество |
Руководство по эксплуатации |
1 |
У становочный CD с программным обеспечением |
1 |
Основные метрологические и технические характеристики комплексов FlexTest представлены в таблицах 2 - 4.
Таблица 2 - Общие метрологические характеристики комплексов
Наименование характеристики |
Значение |
Пределы допускаемой основной абсолютной погрешности задания значения питания (Цпил) постоянным напряжением в диапазоне от 1 до 20 В, В |
^l-lO-’-Umni+l-lO-4) |
Пределы допускаемой основной абсолютной погрешности задания значения питания (Цпил) переменным напряжением от 0,5 до 10 В амплитуды напряжения с частотой от 1 до 10 кГц, В |
^•lO-’-Umni) |
Пределы абсолютной погрешности измерения времени автономного блока систем с использованием собственных часов и в режиме совместной работы систем с контроллером при синхронизации по часам контроллера за сутки, с |
±l0 |
Тип модуля |
Диапазоны преобразования аналоговых сигналов / разрядность цифровых сигналов |
Пределы допускаемой основной погрешности преобразования, В |
Пределы допускаемой дополнительной погрешности преобразования %/10 °С |
Примечания | |
На входе |
На выходе | ||||
Универсальный цифровой усилитель 493.25 АС |
от 0 до 20 В двойной амплитуды напряжения |
16 двоичных разрядов |
При Go от 1 до 20 ±(240"3|X|+140"4) При Go от 20 до 50 ±(4-10’3|X|+1-10’4) |
±0,1 |
Для сигналов от индуктивных датчиков с питанием переменным током частотой от 2 до 10 кГц |
Универсальный цифровой усилитель 493.25 DС |
от 0 до 10 В постоянного тока с минимальным шагом 5 мВ |
16 двоичных разрядов |
При Go от 1 до 20 000 ±(1-10’3|X|+1-10'4) |
±0,02 |
Для сигналов от тензометрических датчиков, сигналов напряжения постоянного тока |
Модуль аналогового ввода 493.45 |
от 0 до 20 В двойной амплитуды напряжения |
16 двоичных разрядов |
±(140"3|X|+540"4) |
±0,02 |
6 измерительных каналов (ИК) |
Встроенный модуль аналогового ввода |
от 0 до 20 В двойной амплитуды напряжения |
16 двоичных разрядов |
±(140"3|X|+540"4) |
±0,02 |
1 встроенный ИК |
Встроенный модуль аналогового вывода |
16 двоичных разрядов |
±10 В |
±(1-10’3|X|+1-10’3) |
±0,02 |
3 встроенных ИК |
Модуль аналогового вывода 493.46 |
16 двоичных разрядов |
±10 В |
±(1-10’3|X|+1-10’3) |
±0,02 |
6 ИК R^rp до 2000 Ом Снагр до 1000 пФ |
Тип модуля |
Диапазоны преобразования аналоговых сигналов / разрядность цифровых сигналов |
Предел допускаемой основной погрешности преобразования, В |
Пределы допускаемой дополнительной погрешности преобразования %/10 °С |
Примечания | |
На входе |
На выходе | ||||
Универсальный цифровой усилитель 494.21 АС |
от 0,2 до 20 В двойной амплитуды напряжения |
16 двоичных разрядов |
При Go от 1 до 20 ±(1,5-10’3|X|+1-10’4) При Go от 20 до 50 ± (4^10-3|X|+1^10-4) |
±0,06 |
Для сигналов от индуктивных датчиков с питанием переменным током частотой от 1 до 10 кГц. Входное сопротивление 1 МОм |
Универсальный цифровой усилитель 494.21 DС |
от ±1 мВ до ±10 В |
16 двоичных разрядов |
При Go от 1 до 20 000 ± (1-10’3|X|+1-10’5) При Go от 20 000 до 50 000 ±O,5-10’3|X|+1-10’4) При Go от 50 000 до 100 000 ±(з40"3|Х|+140"4) |
±0,03 |
Для сигналов от тензометрических датчиков, сигналов напряжения постоянного тока. Входное сопротивление 2 МОм |
Универсальный цифровой усилитель 494.16 АС
|
От 0.2 В до 20 В двойной амплитуды напряжения |
16 двоичных разрядов |
При Go от 1 до 20 ±O,5-10’3|X|+1-10’4) При Go от 20 до 50 ±(ф10’3|Х|+140’4) |
±0,06 |
Для сигналов от индуктивных датчиков с питанием переменным током частотой от 1 до 10 кГц. Входное сопротивление 1 МОм |
Продолжение таблицы 4
Тип модуля |
Диапазоны преобразования аналоговых сигналов / разрядность цифровых сигналов |
Предел допускаемой основной погрешности преобразования, В |
Пределы допускаемой дополнительной погрешности преобразования %/10 °С |
Примечания | |
На входе |
На выходе | ||||
Универсальный цифровой усилитель 494.16 DC
|
От ±5 мВ до ±10 В |
16 двоичных разрядов |
При Go от 1 до 20 000 ±(1,5-10’3|X|+1-10'4) |
±0,03 |
Для сигналов от тензометрических датчиков, сигналов напряжения постоянного тока. Входное сопротивление 100 МОм. |
Модуль аналогового ввода 494.45 |
±10 В напряжения постоянного тока |
16 двоичных разрядов |
±(K10-3|X|+540-4) |
±0,03 |
8 ИК. Входное сопротивление 50 кОм. |
Модуль аналогового вывода 494.46 |
16 двоичных разрядов |
±10 В Минимум 5 мА |
±(1-10"3|X|+1-10"3) |
±0,03 |
8 ИК R^r^ до 2000 Ом Снагр до 1000 пФ |
Встроенный модуль аналогового вывода |
16 двоичных разрядов |
±10 В Минимум 5 мА |
±(1-10"3|X|+1-10"3) |
±0,03 |
2 ИК (только для FlexTest 40) |
Примечания к таблицам 3, 4:
-
1 После выполнения программы самопроверки и прогрева в течение 30 минут;
-
2 X - измеряемая величина, В;
-
3 Входной диапазон измерений устанавливается пользователем программно в соответствии с формулами (1) и (2):
в
М = 10 —
G, IM,, (24
где М - входной диапазон измерений, назначаемый пользователем в пределах от 5-10-4 до 10 В;
G. - коэффициент усиления усилителя, принимающий значения от 1 до 20 000 (100 000 для усилителя 494.21);
G. - коэффициент аналогового усиления, программно выбираемого и устанавливаемого пользователем из списка фиксированных значений, имеющих значения от 0,91 до12379,91;
D - коэффициент цифрового усиления, автоматически рассчитываемый программно и устанавливающийся так, чтобы на выходе усилителя сигнал при максимальном значении назначенного пользователем входного диапазона составлял 10 В с возможностью последующего пересчета в инженерные единицы измерений, соответствующие первичному преобразователю, подключенному к усилителю;
-
4 Универсальные цифровые усилители 493.25, 494.21/16/25/26 настраиваются
пользователем через интерфейс программы для работы или с индуктивными датчиками с питанием переменным током (AC), или с тензометрическими датчиками с питанием постоянным током (DC) без физического изменения аппаратной части;
-
5 С усилителями могут использоваться полно, полу- и четвертьмостовые тензометрические датчики, и полномостовые и полумостовые индуктивные датчики с завершением мостовой схемы дополнительными резисторами. Подсоединение всех типов датчиков может осуществляться по выбору по 4-х ... 8-ми проводным схемам;
-
6 Возможный диапазон сопротивлений датчиков при полномостовой схеме - от 50 до 1000 Ом. При применении датчиков с сопротивлением ниже 200 Ом напряжение питания ограничивается по максимальному току. Максимальный ток питания 100 мА
Максимальное количество управляемых комплексами стендов, каналов управления и каналов измерений приведено в таблице 5.
Таблица 5 - Максимальное количество управляемых комплексами стендов, каналов управления и каналов измерений
Параметр |
FlexTest SE B.sic |
FlexTest SE Plus |
FlexTest SE 2-channel |
FlexTest 40 |
FlexTest 60 |
FlexTest 100 |
FlexTest 200 |
Количество стендов |
1 |
1 |
2 |
2 |
до 6 |
до 8 |
до 8 |
Каналов управления с обратной связью |
1 |
1 |
2 |
до 4 |
до 8 |
до 16 |
до 40 |
Универсальных цифровых усилителей |
до 3 |
до 5 |
до 6 |
до 12 |
до 24 |
до 40 |
до 80 |
Встроенных аналоговых входов |
1 |
1 |
1 |
- |
- |
- |
- |
Продолжение таблицы 5
Параметр |
FlexTest SE Basic |
FlexTest SE Plus |
FlexTest SE 2- channel |
FlexTest 40 |
FlexTest 60 |
FlexTest 100 |
FlexTest 200 |
Встроенных аналоговых выводов |
3 |
3 |
3 |
2 |
- |
- |
- |
Количество модулей аналогового ввода (каналов измерений) |
до 2 (12) |
до 2 (12) |
до 2 (12) |
до 2 (16) |
до 4 (32) |
до 8 (64) |
до 12 (96) |
Количество модулей аналогового вывода (каналов измерений) |
до 2/12 |
до 2/12 |
до 2/12 |
до 2 (16) |
до 4 (32) |
до 8 (64) |
до 12 (96) |
Таблица 6 - Габаритные размеры и масса комплексов
Модификация |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг, не более |
FlexTest SE Basic |
430 |
430 |
130 |
8,6 |
FlexTest SE Plus |
430 |
430 |
130 |
8,6 |
FlexTest SE 2-Channel |
430 |
430 |
130 |
8,6 |
FlexTest 40 |
445 |
430 |
140 |
8,6 |
FlexTest 60 |
648 |
216 |
442 |
14,0 |
FlexTest 100 |
660 |
370 |
560 |
45,4 |
FlexTest 200 |
900 |
600 |
980 |
100,0 |
Таблица 7 - Основные технические характеристики комплексов
Наименование характеристики |
Значение |
Питание от сети переменного тока, В |
от 100 до 240 |
Частота сети, Гц |
от 50 до60 |
Потребляемая мощность, В • А, не более |
3 500 |
Рабочие условия: | |
температура окружающей среды, °С |
от +5 до +40 |
нормальная температура, °С |
от +15 до +25 |
относительная влажность, %, без конденсата |
от 10 до 85 |
атмосферное давление, кПа |
от 84,0 до 106,0 |
