Сведения о средстве измерений: 78045-20 Машины испытательные универсальные

Номер по Госреестру СИ: 78045-20
78045-20 Машины испытательные универсальные
(MTS Insight)

Назначение средства измерений:
Машины испытательные универсальные MTS Insight (далее - машины) предназначены для измерений силы и перемещения при испытаниях образцов.

сертификация программного обеспечения

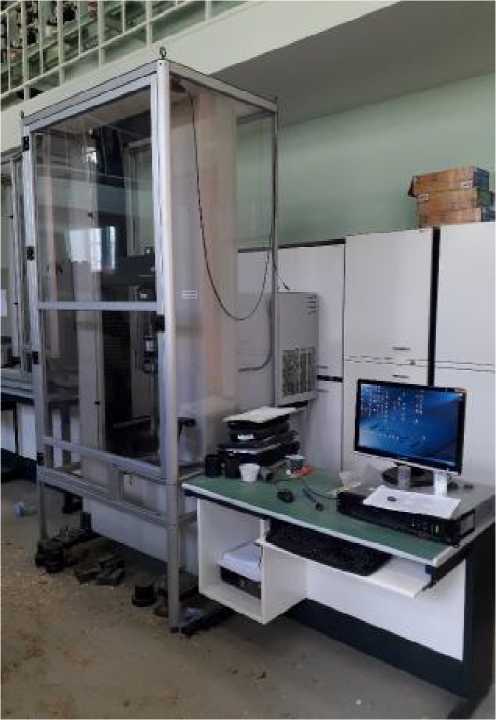

Внешний вид. Машины испытательные универсальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 1

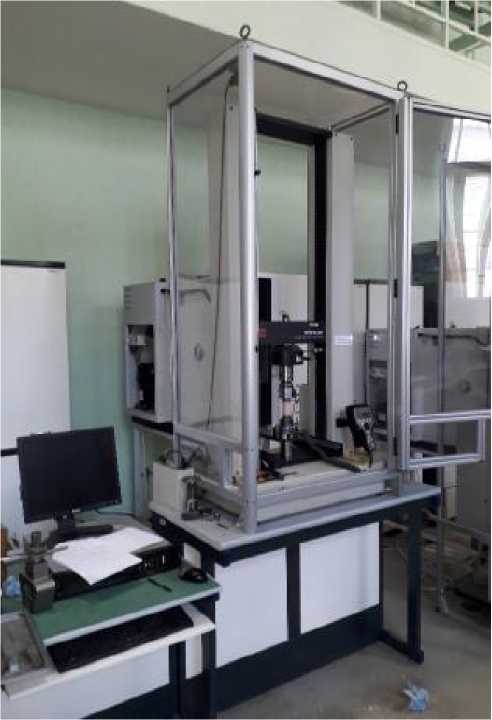

Внешний вид. Машины испытательные универсальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машины испытательные универсальные
Рисунок № 2

Общие сведения

Дата публикации - 27.05.2020
Срок свидетельства -
Номер записи - 177065
ID в реестре СИ - 1228961
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Insight 50 SL, Insight 50, Insight 200 SL, Insight 200,

Производитель

Изготовитель - Фирма "MTS Systems Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№800 от 2020.04.22 ПРИКАЗ Об утверждении типов средств измерений (Грачева ЕВ, 80)

Наличие аналогов СИ: Машины испытательные универсальные (MTS Insight)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
78045-20 Машины испытательные универсальные (MTS Insight)
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
82572-21 Машины испытательные универсальные (МИМ)
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск)

Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15034-95
01.01.2001
Машины разрывные, G
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
15035-95
01.01.2001
Машины разрывные, M
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
15036-95
01.01.2001
Машины разрывные, S
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
20880-01
01.03.2006
Машины универсальные испытательные, Alliance и Synergie
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
20880-06
01.09.2011
Системы статических испытаний, MTS Insight
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
36902-08
01.02.2013
Комплексы измерительно-вычислительные и управляющие, FlexTest и Aero ST
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
36902-09
01.01.2015
Комплексы измерительно-вычислительные и управляющие, FlexTest
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
50331-12
29.06.2017
Машины испытательные сервогидравлические, MTS
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
52616-13

Датчики перемещений, Temposonics G-Series Model GH
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
54992-13
30.09.2018
Датчики перемещений, Temposonics G-Series Model GH
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
56714-14
04.03.2019
Датчики силоизмерительные тензорезисторные, 661
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
58782-14
20.10.2019
Измерители перемещений индуктивные, MTS LVDT
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
61034-15
30.06.2021
Системы сбора данных, MTS FlexDAC 20
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
65946-16
14.12.2026
Комплексы измерительно-вычислительные и управляющие, FlexTest
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67001-17

Датчик перемещения (деформации), MTS632.03F-30
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
68589-17
12.09.2022
Машины универсальные испытательные сервогидравлические, MTS
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
78045-20

Машины испытательные универсальные, MTS Insight
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.

Стоимость 200 руб. или по подписке

Кто поверяет Машины испытательные универсальные (МИМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
(RA.RU.311483)
РСТ
  • Insight 50 SL
  • Insight 200 SL
  • Insight 50
  • Insight 200
  • 4 0 4 0 0 0 0

    Стоимость поверки Машины испытательные универсальные (МИМ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    5170 5820
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    6470 5820

    Программное обеспечение

    Программное обеспечение (ПО) машин предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на ПК с установочного диска.

    Уровень защиты ПО и измерительной информации машин испытательных универсальных MTS Insight от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО машин

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    TestWorks® 4

    Номер версии (идентификационный номер) ПО

    4.11 С

    Цифровой идентификатор ПО

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации в верхней части слева.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений отсутствуют.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным MTS Insight

    ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы. Техническая документация фирмы «MTS Systems Corporation», США.

    Поверка

    Поверка

    осуществляется по документу МП 73-233-2019 «ГСИ. Машины испытательные универсальные MTS Insight. Методика поверки», утвержденному ФГУП «УНИИМ» 26 декабря 2019 г.

    Основные средства поверки:

    - рабочие эталоны единицы силы 2-го разряда по ГОСТ 8.640-2014, (0,5-200) кН , погрешность ±0,12 %;

    - система лазерная измерительная Х L-80, ( рег . № 35362-13).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке средства измерений.


    Изготовитель


    Фирма «MTS Systems Corporation», США
    Адрес: 14000 Technology Drive, Eden Prairie, MN США 55344-2290
    Телефон: +1 612 937-4555
    Факс: +1 612 937-4515
    Web-сайт: www.mts.com
    E-mail: info@mts.com

    Заявитель

    Федеральное государственное бюджетное учреждение высшего образования «Санкт-Петербургский горный университет»
    Адрес: 199106, г. Санкт-Петербург, 21-я В. О. линия, д. 2
    Телефон: (812) 321-14-84
    Факс: (812) 327-73-59
    Web-сайт: www.spmi.ru
    E-mail: rectoran@spmi.ru

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
    Телефон/факс: (343) 350-26-18
    Web-сайт: www.uniim.ru
    E-mail: uniim@uniim.ru

    Принцип действия машин основан на преобразовании нагрузки, прикладываемой к испытываемому образцу, тензорезисторным силоизмерительным датчиком в аналоговый электрический сигнал постоянного напряжения, изменяющийся пропорционально этой нагрузке, который обрабатывается в электронном блоке и отображается в единицах силы на дисплее персонального компьютера.

    Конструктивно машины состоят из основания и закрепленной на нем рамы с подвижной и неподвижной траверсами и электронного блока управления. Подвижная траверса перемещается по направляющим колоннам с помощью управляемого электромеханического привода. Скорость перемещения подвижной траверсы задается с панели электронного блока управления. Испытываемый образец устанавливается в захватах между подвижной и неподвижной траверсами. Тензорезисторный датчик силы размещен на подвижной траверсе. С подвижной траверсой связан датчик перемещения, выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей.

    Электронный блок управления служит для коммуникации всех поступающих сигналов и их предварительной обработки. Электронный блок функционирует совместно с подключаемым к нему внешним персональным компьютером (далее - ПК), на котором установлено специальное программное обеспечение, входящее в комплект поставки.

    Компьютер управляет всеми операциями, производит обработку поступающих от электронного блока данных и отображает на экране измеряемые значения силы и перемещения в реальном времени. Эти значения могут быть использованы для дальнейшего автоматического вычисления прочностных характеристик испытываемых образцов. Компьютер обеспечивает полное управление машиной, хранение процедур испытаний и их результатов, их статистическую обработку и отображение на экране различной числовой и графической информации (например, нагрузочных кривых).

    Машины изготовлены в двух модификациях - Insight 50SL (зав. № 10300350) и Insight 200SL (зав. № 10300349), отличающихся диапазоном измерений силы, диапазоном измерений перемещения, габаритными размерами и массой.

    Общий вид машин испытательных универсальных MTS Insight модификаций Insight 50SL (зав. № 10300350) и Insight 200SL (зав. № 10300349) приведен на рисунке 1.

    Внешний вид. Машины испытательные универсальные (МИМ), http://oei-analitika.ru

    а) модификация Insight 50SL

    Внешний вид. Машины испытательные универсальные (МИМ), http://oei-analitika.ru

    б) модификация Insight 200SL

    Рисунок 1 - Общий вид машин испытательных универсальных MTS Insight

    Пломбирование машин испытательных универсальных MTS Insight не предусмотрено.


    Таблица 4 -

    Наименование комплектующих

    Обозначение

    Количество

    Машина испытательная универсальная, в т.ч.:

    • - силовая рама

    • - электронный контроллер рамы

    • - персональный компьютер с установленным ПО

    MTS Insight

    1 шт.

    1 шт.

    1 шт.

    Комплект принадлежностей

    -

    1 компл.

    Руководство по эксплуатации испытательной машины MTS Insight. Инструкция для проведения испытаний

    -

    1 экз.

    Паспорт

    -

    1 экз.

    Методика поверки

    МП 73-233-2019

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Insight 50SL

    Insight 200SL

    Диапазон измерений силы, кН

    от 0,5 до 50

    от 2 до 200

    Пределы допускаемой относительной погрешности измерений силы, %

    ±0,5

    Диапазон измерений перемещения, мм

    от 0,1 до 1100

    от 0,1 до 1200

    Пределы допускаемой абсолютной погрешности измерений перемещения в поддиапазоне от 0,1 до 5 мм включ., мм

    ±0,05

    Пределы допускаемой относительной погрешности измерений перемещения в поддиапазоне св. 5 мм до верхнего предела измерений, %

    ±1

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Insight 50SL

    Insight 200SL

    Параметры электрического питания:

    - номинальное напряжение сети переменного тока, В

    220

    - номинальная частота переменного тока, Гц

    50

    Потребляемая мощность, В-А, не более

    530

    Габаритные размеры, мм, не более:

    - длина

    500

    685

    - ширина

    720

    1133

    - высота

    1613

    2440

    Масса, кг, не более

    180

    970

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +20 до +30

    Вероятность безотказной работы за 1000 ч

    0,92

    Средний срок службы, лет

    15
