Номер по Госреестру СИ: 66882-17
66882-17 Машина трехкоординатная измерительная
(DEA MERCURY DCC R1 мод. 40.16.30)
Назначение средства измерений:
Машина трехкоординатная измерительная DEA MERCURY DCC R1 мод. 40.16.30 (далее - машина, КИМ DEA MERCURY DCC R1) предназначена для измерений размеров корпусных деталей сложной формы (рам, шасси, капотов двигателей и т.д.), тяжелых громоздких деталей, отливок, деталей космической техники, контроля технологической оснастки в автомобильной, судостроительной и авиационной промышленности и в станкостроении.
Внешний вид.
Машина трехкоординатная измерительная
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 158376
ID в реестре СИ - 380776
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Машина трехкоординатная измерительная DEA MERCURY DCC R1 мод. 40.16.30, Машина трехкоординатная измерительная DEA MERCURY ,
Производитель
Изготовитель - Фирма "Hexagon Metrology S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№471 от 2017.03.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Машина трехкоординатная измерительная (DEA MERCURY DCC R1 мод. 40.16.30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hexagon Metrology S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38750-08 01.10.2013 |
Машины трехкоординатные измерительные, Prima Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
38798-08 28.05.2023 |
Машины трехкоординатные измерительные, Bravo Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
38906-08 13.09.2023 |
Машины трехкоординатные измерительные, Micra Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
57900-14 22.07.2019 |
Машины трехкоординатные измерительные, DEA Alpha Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
58275-14 28.08.2019 |
Машины трехкоординатные измерительные, DEA Delta Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
63813-16 25.04.2021 |
Машины трехкоординатные измерительные, DEA Global Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
64156-16 06.06.2026 |
Машины трехкоординатные измерительные, TIGO Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
66882-17 |
Машина трехкоординатная измерительная, DEA MERCURY DCC R1 мод. 40.16.30 Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
Кто поверяет Машина трехкоординатная измерительная (DEA MERCURY DCC R1 мод. 40.16.30)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 1 | 0 | 2 | 0 | 1 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машина трехкоординатная измерительная (DEA MERCURY DCC R1 мод. 40.16.30)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ DEA MERCURY DCC R1 оснащена базовым программным обеспечением (далее -ПО), специально адаптированным для задач, решаемых на машине, которое включает в себя универсальное ПО «PC-DMIS CAD++», которое является стандартным для ручного и микропроцессорного измерения деталей с правильными ограничивающими поверхностями и сложной геометрической формой. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Главной защитой ПО является USB-ключ-заглушка HASP (ПО, направленное на борьбу с нарушением авторских прав на компьютерное пиратство), использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизированное использование ПО.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
PC-DMIS CAD++ |
|
Номер версии (идентификационный номер) ПО, не ниже |
2013 MR1 |
|
Цифровой идентификатор ПО |
836ecaa218e485a7e1e338f17a9b6418 |
|
Другие идентификационные данные (если имеются) |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к машине трехкоординатной измерительной DEA MERCURY DCC R1 мод. 40.16.30ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Поверка
Поверкаосуществляется по документу МП АПМ 20-16 «Машина трехкоординатная измерительная DEA MERCURY DCC R1 мод. 40.16.30. Методика поверки», утвержденному ООО «Автопрогресс-М» 30.11.2016 г.
Основные средства поверки:
-меры длины концевые плоскопараллельные, набор 9, рег. № 51838-12, 3-й разряд.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Hexagon Metrology S.p.A.», ИталияАдрес: Strada del Portone, 113 10095 Grugliasco (TO), Italy Tel: +39 011 4025 111, Fax: +39 011 4025 472 E-mail: commerciale.it.mi@hexagon.com
Заявитель
Общество с ограниченной ответственностью «Галика-ЦТС» (ООО «Галика-ЦТС») ИНН 7714837936Адрес: 141402, Московская область, г. Химки, ул. Московская между дом 36 и 38 этаж 4 офис 401
Тел.: + 7 (495) 765-8374
E-mail: commerce@galika-ztc.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
КИМ DEA MERCURY DCC R1 - трехкоординатная измерительная машина стоечной конструкции. Базовой частью КИМ DEA MERCURY DCC R1 является горизонтальный рычаг (один или два), который представляет собой ось Y декартовой системы координат машины. Плечом, перпендикулярным к горизонтальному рычагу, является ось Х. Рычаг несет измерительные головки (как контактные, так и бесконтактные) или другие устройства измерения, а также разметочный инструмент.
Открытая архитектура горизонтальной оси обеспечивает оптимальную доступность к измеряемым поверхностям детали, горизонтальные рычаги могут работать одновременно, производя измерения одной и той же или различных поверхностей детали.
Точность перемещения по оси Z обеспечивается алюминиевой конструкцией малой массы.
Перемещения по осям осуществляются на воздушных подшипниках, приспособленных для работы в цеховых условиях. КИМ DEA MERCURY DCC R1 имеет температурную компенсацию и нечувствительна к вибрациям и загрязнениям окружающей среды.
Программное обеспечение специально адаптировано для задач, решаемых на КИМ DEA MERCURY DCC R1 и включает в себя программу PC-DMIS, которая является стандартной для ручного и автоматического измерения деталей.

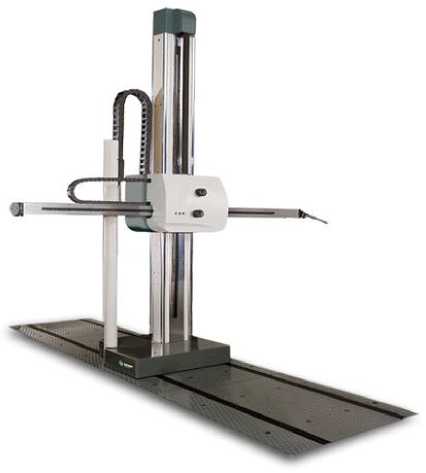

Рисунок 1 - Внешний вид машины трехкоординатной измерительной
DEA MERCURY DCC R1 мод. 40.16.30
Пломбирование КИМ DEA MERCURY DCC R1 не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений длины, мм |
по оси X |
от 0 до 4000 |
|
по оси Y |
от 0 до 1600 | |
|
по оси Z |
от 0 до 3000 | |
|
Предел допускаемого значения погрешности ощупывающей головки |
MPEP, мкм |
27 |
|
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений) |
MPEE, мкм |
±(35+30<L/1000), где L - измеренная длина в мм |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Разрешение |
мкм |
1 |
|
Скорость перемещения |
м/мин |
52 |
|
Параметры электрического питания |
1 1 л+10 % /оо л+10 % 110 -15 %/230 -15 % | |
|
- напряжение переменного тока |
В | |
|
- частота переменного тока |
Гц |
50/60 |
|
Обеспечение воздухом |
Обеспечение воздухом 8 бар, предварительно очищенный. Расход 20 л/мин | |
|
Влажность воздуха |
% |
до 90, без конденсата |
|
Диапазон рабочих температур |
°С |
от +10 до +40 |
|
Температурные градиенты |
1 ^/мин; 1 °C/h; 3 °C/24 ч | |
|
Масса, не более |
кг |
3610 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, не более | |
|
- длина |
4940 |
|
мм | |
|
- ширина |
3877 |
|
- высота |
4324 |
