Номер по Госреестру СИ: 57900-14
57900-14 Машины трехкоординатные измерительные
(DEA Alpha)
Назначение средства измерений:
Машины трехкоординатные измерительные DEA Alpha (далее КИМ) представляют собой стационарные машины портальной конструкции и предназначены для измерений геометрических размеров деталей сложной формы средних и крупных размеров отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.07.2019
Номер записи - 148437
ID в реестре СИ - 370837
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Машина трехкоординатная измерительнаяDEA Alpha, версия Performance 20.33.15, Машина трехкоординатная измерительная DEA Alpha, в, WMM 850, LKV 8.7.6, DEA Alpha, Performance 20.33.15, DEA Alpha, Performance 20.33.15, DEA Alpha версия Performance 20.33.15, DEA Alpha Classic 25.50.15, DEA Alpha 25.50.15, Alpha Performance 20/33/15,
Производитель
Изготовитель - Фирма "Hexagon Metrology S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 15
Выдано извещений - 1
Кол-во периодических поверок - 9
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1104 от 2014.07.21 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 57893-14 по 57898-14,33832-14,57899-14 по 57913-14)
№687 от 2020.04.02 Приказ по перечню
№567 от 2021.04.20 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 2 апреля 2020 г. №687
№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)
№1112 от 2024.04.27 О внесении изменения в приказ Федерального агентства по техническому регулированию и метрологии от 2 апреля 2020 г. № 687
Наличие аналогов СИ: Машины трехкоординатные измерительные (DEA Alpha)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hexagon Metrology S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38750-08 01.10.2013 |
Машины трехкоординатные измерительные, Prima Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
38798-08 28.05.2024 |
Машины трехкоординатные измерительные, Bravo Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
38906-08 13.09.2024 |
Машины трехкоординатные измерительные, Micra Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
57900-14 22.07.2019 |
Машины трехкоординатные измерительные, DEA Alpha Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
58275-14 28.08.2019 |
Машины трехкоординатные измерительные, DEA Delta Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
63813-16 25.04.2021 |
Машины трехкоординатные измерительные, DEA Global Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
64156-16 06.06.2026 |
Машины трехкоординатные измерительные, TIGO Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
66882-17 |
Машина трехкоординатная измерительная, DEA MERCURY DCC R1 мод. 40.16.30 Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Машины трехкоординатные измерительные (DEA Alpha)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 4 | 1 | 1 | 0 | 1 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "ВАСО" (0644) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «СЦПМ» (RA.RU.312934) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "ОДК-САТУРН" (1844) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины трехкоординатные измерительные (DEA Alpha)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
34684 | 34684 |
Программное обеспечение
Машины координатно-измерительные DEA ALPHA оснащены базовым программным обеспечением, специально адаптированы для задач, решаемых на КИМ DEA Alpha, которое включает в себя универсальную программу PC-DMIS, которая является стандартной для ручного и микропроцессорного измерения деталей с правильными ограничивающими поверхностями и сложной геометрической формой. ПО позволяет измерять, сканировать, анализировать и получать отчет о трехмерных геометрических параметрах детали, включая криволинейные поверхности, и пр. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ- заглушка) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
PC-DMIS |
PC-DMIS |
v.20xx |
USB-ключ HASP |
Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ DEA Alpha соответствует уровню «С» по МИ3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на одну из стоек методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений содержатся в документе «Машины трехкоординатные измерительные DEA ALPHA. Руководство по эксплуатации »
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам трехкоординатным измерительным DEA ALPHA
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки»
Основные средства поверки: - концевые меры длины 4-го разряда по ГОСТ Р 8.763-2011
Изготовитель
Фирма Hexagon Metrology S.p.A, Италия,
Strada del Portone, 113
10095 Grugliasco (TO), Italy
Телефон: +39 011 4025 111;Факс: +39 011 7803 254; http://www.hexagonmetrology.com
Заявитель
ООО «Галика- ЦТС», г. Москва
ул. Аэропортовская 1-я, д.6, noM.YI, комн. 1-4 тел.\факс 8 495 234 60 00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru
Машины координатно-измерительные DEA Alpha выпускаются двух версий Classic и Performance, каждая из которых имеет несколько типоразмеров, отличающихся друг от друга диапазоном измерений и точностными характеристиками.
Неподвижная часть измерительной машины состоит из двух комплектов из двух или более стоек, поддерживающих продольные стальные балки, вдоль которых перемещается подвижная часть машины. Стальные стойки встраиваются в усиленный бетонный фундамент, укладываемый заподлицо с полом в месте установки.
Подвижная часть измерительной машины состоит из портала, центральной каретки и вертикальных салазок (или шпинделя): Портал, представляющий собой балку, скользит вперед и назад по продольным балкам, образуя, таким образом, ось Y машины.
Центральная каретка движется вдоль балки портала, образуя, таким образом, ось X. Вертикальные салазки, установленные внутри портала, перемещаются перпендикулярно балке, образуя ось Z машины. Три оси машины перемещаются независимо друг от друга, что позволяет щупу свободно перемещаться в любом направлении в пределах диапазона измерений. Диапазон измерений представляет собой параллелепипед, стороны которого направлены так же, как и оси измерительной машины и имеют ту же самую длину, что и ход осей машины (величина хода оси Y определяет также количество используемых опор).
Система координат измерительной машины состоит из трех декартовых осей с началом в переднем левом нижнем углу диапазона измерения и осей X, Y и Z, ориентированных, соответственно, так же, как и поперечная, продольная и вертикальная ось машины.
Все оси машины снабжены двигателями; оси всегда перемещаются под контролем системы управления и могут управляться программным обеспечением или оператором с портативного терминала, подключенного к системе управления. Оси X и Z приводятся в движение ременной приводной системой, управляемой двигателем постоянного тока, ось Y приводится зубчатой рейкой и шестерней.
Конструкция ALPHA позволяет компенсировать расширение по поперечной оси, вызванное изменением температуры. Опционально машина может быть оборудована системой линейной тепловой компенсации, способной обнаруживать и компенсировать ошибки измерений, вызванные изменениями температуры детали и оптической шкалы. Траверса измерительной машины может быть оборудована различными типами головок, такими, как 5-ходовая головка, шарниром CW43L, или моторизованной головкой TESASTAR-m /PH10.
Измеряемые детали могут располагаться на опорах, паллетах, или непосредственно на полу.
Версия Classic машины DEA ALPHA является базовой. Версия Performance механически и функционально идентична версии Classic, но обеспечивает более высокую точность измерения за счет большей разрешающей способности оптических шкал, керамическим шпинделем (для Classic используется алюминий), стандартной линейной системой температурной компенсации (для версии Classic - опция), и функцией DUAL
Лист № 2 Всего листов 6 READ, использующей оптические шкалы на каждой из двух продольных балок оси Y (для версии Classic имеется только одна оптическая шкала на левой балке).
Перемещение портала и траверсы осуществляется на воздушных подшипниках. Система воздушных подшипников обеспечивает поддержку и перемещение подвижных частей осей (портала, центральной каретки и вертикальных салазок) без трения. Подвижные части поддерживаются потоком сжатого воздуха, подающегося от блока управления пневматикой и направляемого в воздушные подшипники. Блок управления пневматикой измеряет минимальное давление на входе в контур питания воздушных подшипников и активирует приводные двигатели осей только в том случае, если давление воздуха достаточно.
Измерения проводятся в ручном и автоматическом режимах. Ручной режим управления перемещением головки осуществляется при помощи пульта управления. В режиме ЧПУ управление осуществляется с помощью компьютера. В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.

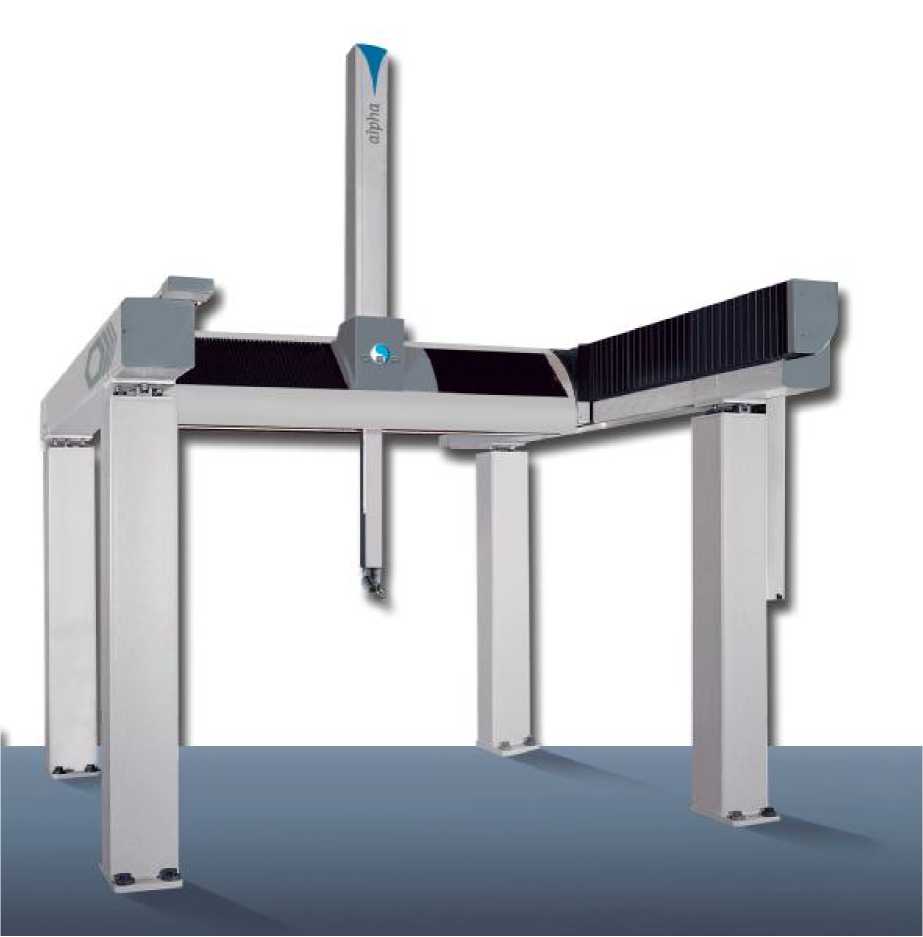

Рисунок 1 - Общий вид машины трехкоординатной измерительной DEA Alpha
|

DEA Alpha Performance |
Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм) |
Пределы допускаемой абсолютной погрешности. ±.мкм (L-измеряемая длина в мм) | ||||||||
|
Диапазон рабочих температур от 18 до 22 °С |
Диапазон рабочих температур от 16 до 26 °С | |||||||||
|
TESASTAR-m/PH10MQ TESASTAR-p. TESASTAR-mp |
TESASTAR-m/PH10MQ TR 200. LSP-X1s, LSP-X1m. LSP-X1h. LSP-X5 |
TESASTAR-m/PH 10MQ TESASTAR-p. TESASTAR-mp |
TESASTAR-m/PH10MQ TR 200. LSP-X1s. LSP-X1m. LSP-X1h. LSP-X5 | |||||||
|
MPEe |
MPEp |
MPEe |
MPEp |
MPETHP/t* |
MPEe |
MPEp |
MPEe |
MPEp |
MPETHP/t* | |
|
20.yy.10 |
3.7+3.5L/1000 |
4.5 |
3.5+3.5L/1000 |
3.8 |
5/100 |
3.7+6.5L/1000 |
4.5 |
3.5+6.5L/1000 |
3.8 |
5/100 |
|
20.yy.15 |
4.7+4.2L/1000 |
5.5 |
4.5+4.2L/1000 |
5 |
7/100 |
4.7+8.2L/1000 |
5.5 |
4.5+8.2L/1000 |
5 |
7/100 |
|
25.yy.15 |
5.7+4.2L/1000 |
6.5 |
5.5+4.2L/1000 |
6.3 |
8/100 |
5.7+8.2L/1000 |
6.5 |
5.5+8.2L/1000 |
6.3 |
8/100 |
|
25.vv.18 |
7.5+6L/1000 |
9 |
7+6L/1000 |
7.8 |
10/100 |
7.5+10L/1000 |
9 |
7+10L/1000 |
7.8 |
10/100 |
|
DEA Alpha Classic |
Пределы допускаемой абсолютной погрешности. ±. мкм (L-измеряемая длина в мм) |
Пределы допускаемой абсолютной погрешности. ±. мкм (L-измеряемая длина в мм) | ||||||||
|
Диапазон рабочих температур от 18 до 22 °С |
Диапазон рабочих температур от 16 до 26 °С | |||||||||
|
CW43L-mw TESASTAR-p. TESASTAR-mp |
TESASTAR-m/PH10MQ TESASTAR-p. TESASTAR-mp. LSP-X1s. LSP-X1m. LSP-X1h |
CW43L-mw TESASTAR-p. ESASTAR-mp |
TESASTAR-m/PH10MQ TESASTAR-p. TESASTAR-mp. LSP-X1s. LSP-X1m. LSP-X1h | |||||||
|
MPEe |
MPEp |
MPEe |
MPEp |
MPETHP/t* |
MPEe |
MPEp |
MPEe |
MPEp |
MPETHP/t* | |
|
20.yy.10 |
8+7L/1000 |
8 |
6+7L/1000 |
6 |
8/120 |
8+10L/1000 |
8 |
6+7L/1000 |
8 |
8/120 |
|
20.yy.15 |
10+8L/1000 |
10 |
8+8L/1000 |
8 |
9.5/120 |
10+12L/1000 |
10 |
8+8L/1000 |
10 |
9.5/120 |
|
25.yy.15 |
12+10L/1000 |
12 |
10+10L/1000 |
10 |
11/120 |
12+14L/1000 |
12 |
10+10L/1000 |
12 |
11/120 |
|
25.yy.18 |
15+12L/1000 |
15 |
12+12L/1000 |
12 |
14/120 |
15+17L/1000 |
15 |
12+12L/1000 |
15 |
14/120 |
|
Типоразмер |
Диапазон измерений по осям. мм |
Габаритные размеры. мм |
Допустимая масса детали. кг |
Масса машины. кг |
Количество стоек | ||||
|
X |
Y |
Z |
ширина |
длина |
высота | ||||
|
20.33.10 |
Св. 0 до 2000 |
Св. 0 до 3300 |
Св. 0 до 1000 |
3640 |
4200 |
3555 |
6000 |
3130 |
2+2 |
|
20.33.15 |
Св. 0 до 2000 |
Св. 0 до 3300 |
Св. 0 до 1500 |
3640 |
4200 |
4555 |
6000 |
3450 |
2+2 |
|
20.50.15 |
Св. 0 до 2000 |
Св. 0 до 5000 |
Св. 0 до 1500 |
3640 |
5900 |
4555 |
8000 |
4870 |
3+3 |
|
25.33.15 |
Св.0 до 2500 |
Св. 0 до 3300 |
Св. 0 до 1500 |
4140 |
4200 |
4555 |
8000 |
3480 |
2+2 |
|
25.50.15 |
Св. 0 до 2500 |
Св. 0 до 5000 |
Св. 0 до 1500 |
4140 |
5900 |
4555 |
10000 |
4900 |
3+3 |
|
25.33.18 |
Св. 0 до 2500 |
Св. 0 до 3300 |
Св. 0 до 1800 |
4140 |
4200 |
4860 |
8000 |
3490 |
2+2 |
|
25.50.18 |
Св. 0 до 2500 |
Св. 0 до 5000 |
Св. 0 до 1800 |
4140 |
5900 |
4860 |
10000 |
4910 |
3+3 |
|
Минимальное давление в линии сжатого воздуха |
0,5 МПа (5 бар) |
|
Потребление воздуха |
120 л/мин |
|
Интенсивность подачи воздуха на вход блока управления |
250 л/мин |
|
Рабочий температурный диапазон +10 °C +45 °C | |
|
Температура окружающей среды вокруг машины -с компенсацией температурных воздействий для оптических шкал и детали |
|
|
Максимальный временной температурный градиент |
1 °С/ч; 2 °C/24 ч или 5 °С/24ч (с компенсацией температурных воздействий для оптических шкал и детали |
|
Максимальный линейный температурный градиент -по вертикали: -поперечный: -продольный |
1 °С/м, 1°C, 1,5 °C |
|
Относительная влажность воздуха, % |
90 без конденсата |
|
Питание |
220В±10% , 50 - 60 Гц |
