Номер по Госреестру СИ: 38906-08
38906-08 Машины трехкоординатные измерительные
(Micra)
Назначение средства измерений:
Машины трехкоординатные измерительные Micra предназначены для измерений геометрических параметров точных небольших деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в цехах и лабораториях промышленных предприятий.
Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение специально адаптировано для задач, решаемых на КИМ Micra и включает в себя программу PC DMIS, которая является стандартной для ручного и автоматического измерения.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
PC DMIS |
ROY-CAD++-DCC |
v.2012 |
210DF290 |
Welmec 7.2 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на специальную табличку на задней панели КИМ методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам трехкоординатным измерительным Micra
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с МИ 2569-99 «ГСИ. Машины координатно-измерительные портального типа. Методика поверки».
Для проведения поверки необходимы следующие средства измерений и вспомогательное оборудование:
- аттестованная сфера диаметром 30 или 50 мм;
- устройство с концевыми мерами длины .
При операциях поверки также используются программы для проведения операций поверки в автоматическом режиме.
Изготовитель
Фирма Hexagon Metrology S.p.A., Италия
11310095, Strada del Portone, Grugliasco (TO), Italy
Tel +39 011 4025 111
Fax +39 011 7803 254
Web: http://www.hexagonmetrology .com
E-mail: info.dea@hexagonmetrology.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru
Три направляющие трехкоординатной измерительной машины (КИМ) образуют декартову базовую систему координат X, Y, Z, в которой расположена трехмерная щуповая головка. Конструкция машины портальная, с неподвижным измерительным столом и боковым приводом портала.
Уравновешивание пиноли производится посредством управляемого пневматического цилиндра, что обеспечивает малую инерционность при остановке пиноли.
КИМ комплектуются стандартными измерительными головками фирмы Renishaw -TP200, SP25, PH10MQ и прецизионными сканирующими головками фирмы Leitz - LSP-X3.
Для определения перемещений элементов машины используются стальные шкалы AURODUR (золото на стали). В качестве направляющих элементов применены линейные направляющие, обеспечивающие плавность хода и точность позиционирования. Над направляющими установлены кожуха, защищающие их от загрязнения. Приводы перемещений по направляющим машины осуществляется серводвигателями через передачу зубчатыми ремнями. Перемещения по трем осям осуществляется на воздушных подшипниках.
Программное обеспечение PC-DMIS включает в себя универсальную измерительнорасчетную программу, которая имеет возможность определять геометрические параметры регулярной геометрии элементов различных деталей, таких как окружность, прямая, плоскость, цилиндр, конус, сфер, и их комбинаций и 3D поверхности. Программное обеспечение включает в себя подпрограммы PRO, CAD и CAD++ позволяющих определять координатную систему детали в пространстве машины, отклонение формы и расположения геометрических параметров элементов детали.

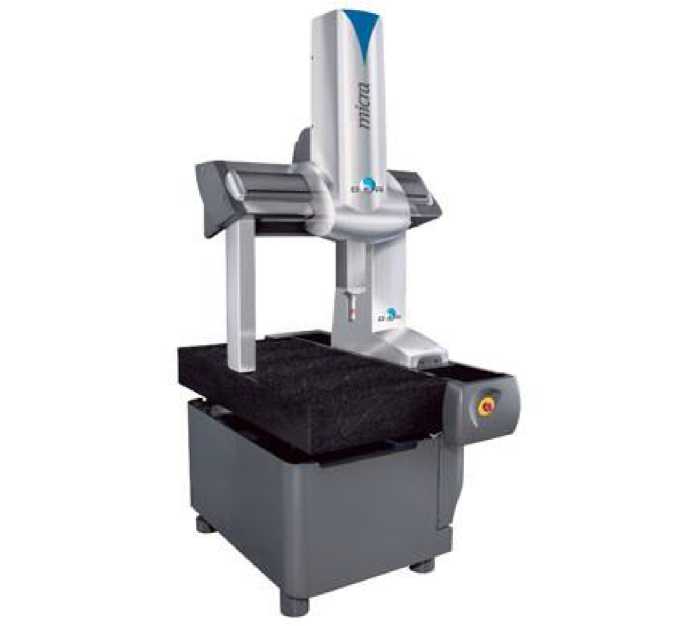

Рисунок 1 - Общий вид машин трехкоординатных измерительных Micra
Диапазон измерений |
Y, мм Z, мм |
от 0 до 400 от 0 до 500 от 0 до 300 |
Габаритные размеры |
ширина, мм |
950 |
длина, мм |
1405 | |
высота, мм |
2087 | |
Масса |
кг |
650 |
Допустимая масса измеряемой |
кг |
250 |
детали |
Предел допускаемой основной погрешности измерений, мкм (L- длина в мм) |
Тип головки |
LSP-X3 |
1,0+L/400 | |
PH10MQ/SP25 |
1,0+L/400 | |||
PH10MQ/TP200 |
1,5+L/400 | |||
Погрешность ощупывания MPEp , мкм |
Тип головки |
LSP-X3 |
1,0 | |
PH10MQ/SP25 |
1,2 | |||
PH10MQ/TP200 |
1,5 | |||
Предел допускаемой погрешности ощупывания при сканировании MPETHP, мкм |
Тип головки |
LSP-X3 |
2,0/120 | |
PH10MQ/SP25 |
2,3/120 | |||
PH10MQ/TP200 |
- | |||
Максимальная скорость перемещения машины |
мм/с |
430 | ||
Разрешающая способность измерительной системы |
мкм |
0,039 | ||
Обеспечение воздухом |
Давление 0,55 МПа, предварительно очищенный. Расход 7,3 л/мин | |||
Максимальная потребляемая мощность |
Вт |
750 | ||
Частота |
Гц |
50 / 60 | ||
Питание |
В |
115 / 230 | ||
Диапазон температур при поверке |
°С |
20 ± 1 | ||
Диапазон рабочих температур |
°С |
От 10 до 45 |
