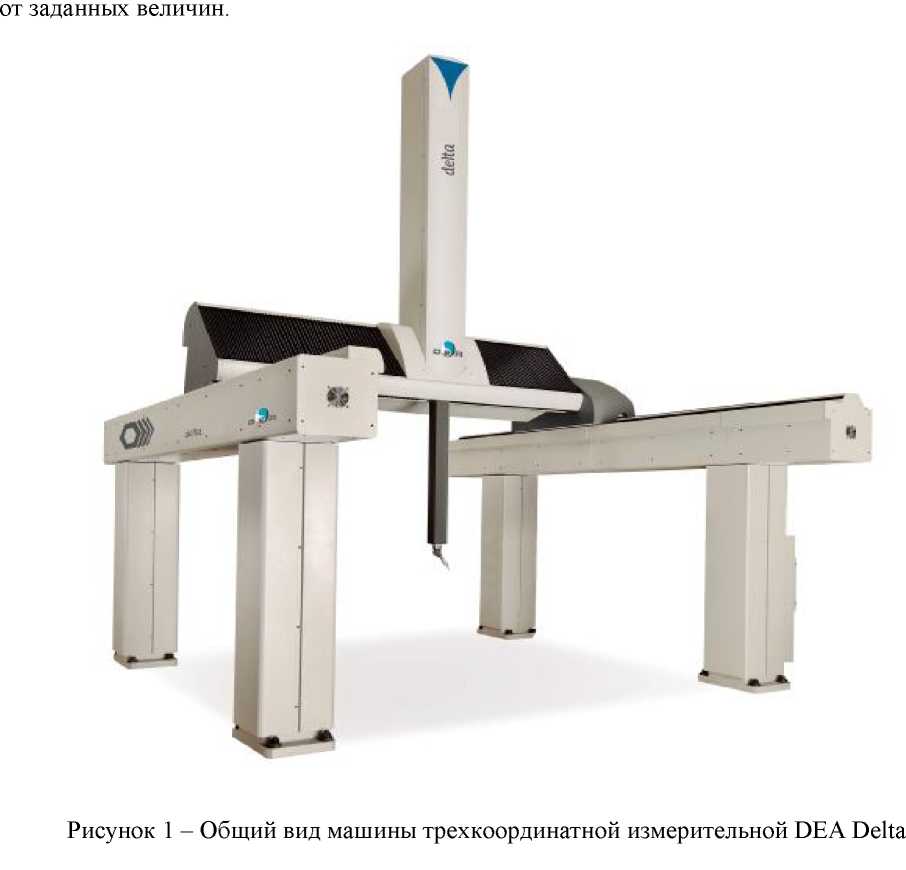

Машины координатно-измерительные DEA Delta выпускаются двух модификаций Classic и PERFORMANCE, каждая из которых имеет несколько типоразмеров, отличающихся друг от друга диапазоном измерений и точностными характеристиками.

Неподвижная часть измерительной машины состоит из двух рядов опор (в каждом ряду две или более колонны, в зависимости от длины хода оси Y). Два ряда опор поддерживают стальные продольные балки, по которым ходит портал (главная каретка). Стальные опоры монтируются в железобетонный фундамент, устроенный в полу помещения на месте установки.

Подвижная часть измерительной машины состоит из портала, центральной каретки и пиноли: Портал, представляющий собой балку, скользит вперед и назад по продольным балкам, образуя, таким образом, ось Y машины.

Центральная каретка движется вдоль балки портала, образуя, таким образом, ось X. Колонна, с узлом крепления внутри центральной каретки, движется перпендикулярно траверсе, образуя ось Z.

Три оси машины перемещаются независимо друг от друга, что позволяет щупу свободно перемещаться в любом направлении в пределах диапазона измерений. Диапазон измерений представляет собой параллелепипед, стороны которого направлены так же, как и оси измерительной машины и имеют ту же самую длину, что и ход осей машины (величина хода оси Y определяет также количество используемых опор).

Система координат машины состоит из трех осей X, Y и Z прямоугольной системы координат, начало отсчета которой находится в заднем верхнем левом углу зоны измерения.

Все оси машины снабжены двигателями; оси всегда перемещаются под контролем системы управления и могут управляться программным обеспечением или оператором с портативного терминала, подключенного к системе управления. Оси Х и Z приводятся в движение ременной передачей, управляемой двигателем постоянного тока. Ось Y приводится в движение механизмом реечной передачи.

Измерительная машина DEA Delta имеет стандартную функцию линейной термокомпенсации. На каждой из осей Х и Z установлено по два температурных датчика. Ось Y имеет четыре датчика (по два на каждой продольной балке). Кроме того, в силу конструктивных особенностей, Delta поглощает удлинение осей Х и Y, вызываемое градиентом температуры.

Модификации машины DEA Delta являются системами двойного считывания (DUAL READ), т.е. имеют оптическую шкалу и считывающее устройство на каждой из двух продольных балок оси Y.

Крестообразная траверса измерительной машины может оснащаться разными типами головок, например, 5-ходовой головкой, запястьем (робота) с непрерывным перемещением CW43L, механизированной головкой TESA или РН10хх. Измеряемые детали могут располагаться на опорах, паллетах или непосредственно на полу.

Обе модификации машины CLASSIC и   PERFORMANCE механически и

функционально идентичны, за исключением материала, из которого изготовлена пиноль (алюминий для модификации CLASSIC и металлокерамика для PERFORMANCE). Более

Лист № 2 Всего листов 7 высокая точность модификации PERFORMANCE достигается как за счет более плавного разгона, так и за счет керамической пиноли. Любая модификация может поставляться в цеховом исполнении (опция SF), что обеспечивает измерительные характеристики машины в более широком диапазоне температур.

Перемещение портала и траверсы осуществляется на воздушных подшипниках. Система воздушных подшипников обеспечивает поддержку и перемещение подвижных частей осей (портала, центральной каретки и траверсы) без трения. Подвижные части поддерживаются потоком сжатого воздуха, подающегося от блока управления пневматикой и направляемого в воздушные подшипники . Блок управления пневматикой измеряет минимальное давление на входе в контур питания воздушных подшипников и активирует приводные двигатели осей только в том случае, если давление воздуха достаточно.

Оси Х и Z оснащены линейными оптическими преобразователями, состоящими из оптической шкалы и датчика положения, который с микрометрической точностью определяет координату оси и считывает перемещение. Ось Y имеет два преобразователя, каждый из которых состоит из оптической шкалы, прикрепленной к продольной балке, и оптического считывающего устройства, установленного на соответствующем фланце (функция DUAL READ).

Измерения проводятся в ручном и автоматическом режимах. Ручной режим управления перемещением головки осуществляется при помощи пульта управления. В режиме ЧПУ управление осуществляется с помощью компьютера. В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения
