Сведения о средстве измерений: 66695-17 Комплекты для измерений соединителей коаксиальных

Номер по Госреестру СИ: 66695-17
66695-17 Комплекты для измерений соединителей коаксиальных
(КИСК-3,5М)

Назначение средства измерений:
Комплекты для измерений соединителей коаксиальных КИСК-3,5М (далее - комплекты КИСК-3,5М) предназначены для измерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317-89, ГОСТ РВ 51914-2002.

сертификация программного обеспечения

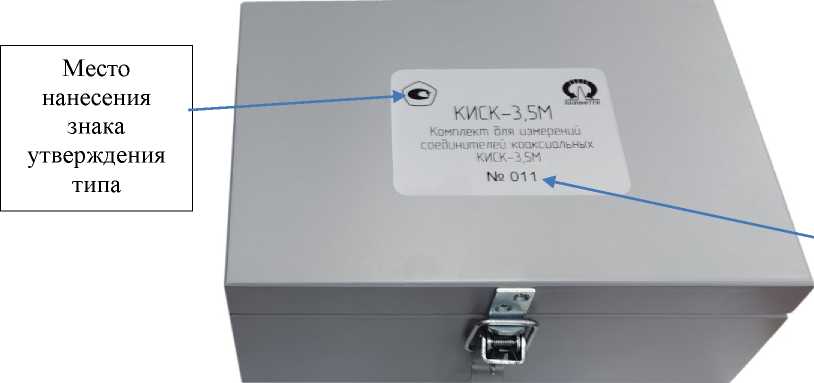

Внешний вид. Комплекты для измерений соединителей коаксиальных, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекты для измерений соединителей коаксиальных
Рисунок № 1

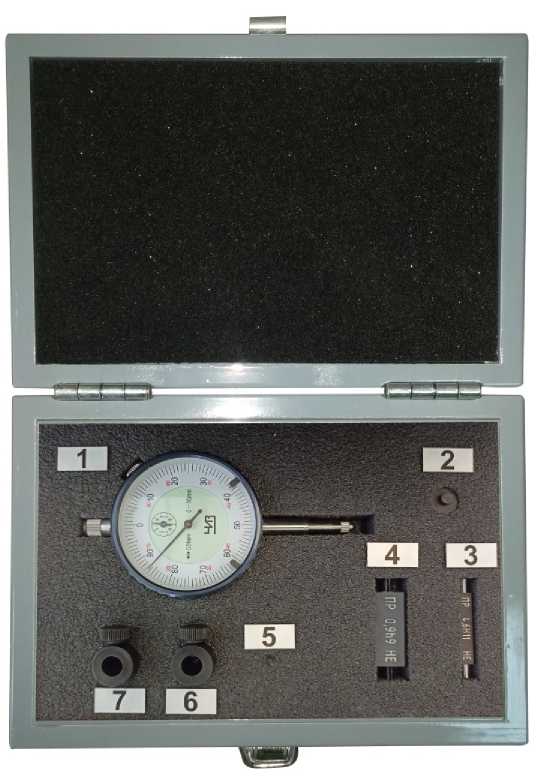

Внешний вид. Комплекты для измерений соединителей коаксиальных, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекты для измерений соединителей коаксиальных
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 27.02.2027
Номер записи - 158174
ID в реестре СИ - 380574
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, КИСК-3,5М, ВСКМ90-20, ВСКМ-15,

Производитель

Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Солнечногорск, рабочий поселок Менделеево
Уведомление о начале осуществления предпринимательской деятельности - Да
