Номер по Госреестру СИ: 91442-24
91442-24 Ваттметры оконечного типа
(М3-122)
Назначение средства измерений:
Ваттметры оконечного типа волноводные термисторные М3-122 (далее - ваттметры) предназначены для измерений мощности СВЧ непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в диапазоне частот от 16,7 до 37,5 ГГц.
Внешний вид.
Ваттметры оконечного типа
Рисунок № 1
Внешний вид.
Ваттметры оконечного типа
Рисунок № 2
Внешний вид.
Ваттметры оконечного типа
Рисунок № 3
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее - ПО) установлена в защищенную память измерителя мощности термисторного унифицированного МЗ-121 из состава ваттметра, ПО выполняет функции управления работой измерителя, выбором режимов измерений, формы индикации и регистрации результатов измерений.
Конструкция М3-121 исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Измеритель мощности М3-121 |
Номер версии (идентификационный номер) ПО |
V1.0 и выше |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа МФРН.411734.026 РЭ «Ваттметр оконечного типа волноводный термисторный М3-122. Руководство по эксплуатации» типографским или иным способом и на корпус М3-121 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 документа МФРН.411734.026 РЭ «Ваттметр оконечного типа волноводный термисторный М3-122. Руководство по эксплуатации»».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении
Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,50 ГГц»;
МФРН.411734.026 ТУ «Ваттметр оконечного типа волноводный термисторный М3-122. Технические условия»».
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Ваттметр состоит из преобразователя термисторного оконечного типа и измерителя мощности термисторного унифицированного М3-121. Ваттметр имеет три модификации:
-
1) М3-122, состав: измеритель мощности термисторный унифицированный М3-121, преобразователи термисторные оконечного типа ПТО-26 (сечение 11*5,5) и ПТО-37 (сечение 7,2*3,4);
-
2) М3-122/1, состав: измеритель мощности термисторный унифицированный М3121, преобразователь термисторный оконечного типа ПТО-26;
-
3) М3-122/2, состав: измеритель мощности термисторный унифицированный М3121, преобразователь термисторный оконечного типа ПТО-37.
Конструктивно преобразователь термисторный оконечного типа выполнен в виде моноблочной конструкции и состоит из волноводного СВЧ тракта, термочувствительного элемента, поглощающей нагрузки, разъёма подключения к блоку и защитного кожуха.
Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Мощность СВЧ, поступающая на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.
Общий вид ваттметра с указанием мест нанесения знака утверждения типа, знака поверки, мест маркировки и защиты от несанкционированного доступа в виде пломбирования представлен на рисунках 1-3.
Заводской номер, состоящий из четырех цифр, наносится методом гравировки на заднюю часть корпуса измерителя. Место нанесения заводского номера приведено на рисунке 3.
txevH< nvTWVA-tw пч.эк ’ЛЗЖЧ1Ъ H << FX'lf £ <*'
гндедолггл чхих> ПТ0-У7
0
ИЗМЕРИТЕЛЬ МОЩНОСТИ МЗ-121
Рисунок 1 - Общий вид ваттметра оконечного типа волноводного термисторного М3-122

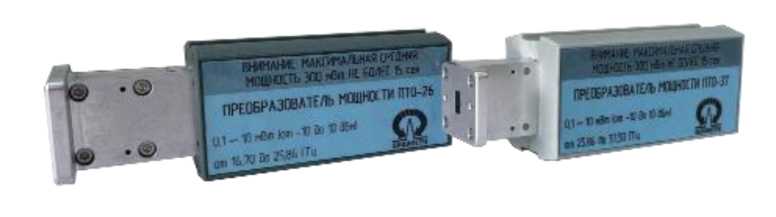

Рисунок 2 - Общий вид преобразователей термисторных оконечного типа
ПТО-26 и ПТО-37
Рисунок 3 - Вид сзади ваттметра оконечного типа волноводного термисторного М3-122 с обозначением мест нанесения знака утверждения типа, знака поверки и пломбировки
Таблица 4 - Комплектность ваттметра оконечного типа волноводного термисторного М3-122 | ||
Наименование |
Обозначение документа |
Количество |
Преобразователь термисторный оконечного типа*:
|
МФРН.411523.018 МФРН.411523.017 |
1 шт. |
Измеритель мощности термисторный унифицированный М3-121 |
МФРН.411151.017 |
1 шт. |
Жгут |
- |
1 шт. |
Руководство по эксплуатации М3-122 |
МФРН.411734.026 РЭ |
1 экз. |
Формуляр |
МФРН.411734.026 ФО |
1 экз. |
Упаковка |
МФРН.411975.002 |
1 комплект |
* - комплектуется в зависимости от модификации |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГц: - М3-122 |
от 16,70 до 37,50 |
- М3-122/1 |
от 16,70 до 25,86 |
- М3-122/2 |
от 25,86 до 37,50 |
Диапазон измерений мощности непрерывных синусоидальных |
от 0,01 до 10,00 |
сигналов, мВт | |
Пределы допускаемой относительной погрешности измерения |
+( 2,0 + °’°5 МВт 'I |
мощности, % |
* V РХ 3 |
Коэффициент стоячей волны по напряжению (КСВН) входа, не более |
1,3 |
* - значение измеренной мощности, мВт |
Таблица 3 - Основные технические характеристики
Наименование параметра, единица измерения |
Значение |
Время установления рабочего режима, мин |
30 |
Время непрерывной работы, час |
16 |
Сечение волноводного тракта, мм: -ПТО-26 |
11x5,5 |
-ПТО-37 |
7,2х3,4 |
Продолжение таблицы 3
Наименование параметра, единица измерения |
Значение |
Габаритные размеры, мм, не более: | |
- ПТО-26 | |
длина |
125 |
ширина |
45 |
высота |
35 |
- ПТО-37 | |
длина |
110 |
ширина |
45 |
высота |
35 |
- М3-121 | |
длина |
270 |
ширина |
230 |
высота |
125 |
Масса, кг, не более: | |
- ПТО-26 |
0,22 |
- ПТО-37 |
0,20 |
- М3-121 |
2,20 |
Потребляемая мощность, В^А, не более |
10 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Рабочие условия применения: | |
- температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, мм рт. ст. |
от 630 до 795 |
