Номер по Госреестру СИ: 89909-23
89909-23 Генераторы влажного газа эталонные
(Север-4)
Назначение средства измерений:
Генераторы влажного газа эталонные Север-4 (далее - генераторы) предназначены для воспроизведения значений относительной влажности, температуры точки росы/инея и объемной доли влаги газа. Генераторы предназначены для применения в качестве рабочих эталонов при поверке (калибровке) средств измерений влажности газов и аттестации эталонов единиц влажности газов.
Внешний вид.
Генераторы влажного газа эталонные
Рисунок № 1
Внешний вид.
Генераторы влажного газа эталонные
Рисунок № 2
Программное обеспечение
Генератор функционирует под управлением встроенного программного обеспечения (ПО), которое является его неотъемлемой частью. Взаимодействие оператора с генератором влажного газа осуществляется с помощью экранного меню сенсорного дисплея.
Программное обеспечение осуществляет:
- управление режимами работы БПСГ и БПВГ посредством графического интерфейса;
- отображение на дисплее значений измеряемых и задаваемых параметров генератора, информации о режимах работы, результатах внутренней диагностики, неисправностях.
Встроенное ПО, по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014 и не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой ПО СИ и измеренных данных.
Программное обеспечение генератора влажного газа идентифицируется посредством отображения номера версии и контрольной суммы исполняемого кода на дисплее в разделе меню «О приборе». Конструкция генератора влажного газа обеспечивает ограничение доступа к метрологически значимой части ПО и возможности несанкционированного влияния на ПО СИ и измерительную информацию путем ввода пароля. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные (признаки) ПО.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Sever |
Номер версии (идентификационный номер) ПО, не ниже |
V1.1 |
Цифровой идентификатор ПО |
0x01FA3926 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса БПВГ методом аппликации и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в МФРН.418319.001 РЭ «Генератор влажного газа эталонный Север-4. Руководство по эксплуатации» (раздел 2 «Использование по назначению»).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г.№ 2885;
МФРН.418319.001 ТУ «Генератор влажного газа эталонный Север-4. Технические условия».
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Тел.: (495)526-63-46
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адреса мест осуществления деятельности:
141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Тел.: (495)526-63-46
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru;
664056, г. Иркутск, ул. Бородина, д. 57
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
E-mail: office@vniiftri-irk.ru
Web-сайт: www.vniiftri-irk.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адрес места осуществления деятельности: 664056, г. Иркутск, ул. Бородина, д. 57
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
E-mail: office@vniiftri-irk.ru
Web-сайт: www.vniiftri-irk.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Тел.: (495)526-63-46
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Генераторы представляют собой динамический газовый смеситель, принцип действия которого основан на смешивании потоков насыщенного влагой газа и сухого газа-разбавителя, расход которых формируется и регулируется системой автоматически управляемых клапанов и дросселей. Конструктивно генераторы состоят из двух последовательно расположенных блоков: блока подготовки сухого газа (БПСГ) и блока подготовки влажного газа (БПВГ). Газ от источника сжатого газа подается в БПСГ, где осушается до нормированного значения влагосодержания путем его дегидрации с помощью молекулярных сит (сорбента), размещенных в двух осушительных колоннах. Одна колонна находится в работе и от нее сухой газ подается в БПВГ, другая колонна с сорбентом регенерируется в автоматическом режиме. Регенерация выполняется путем термостабилизации осушительных колонн при фиксированной температуре, необходимой для нормированной десорбции влаги. В БПВГ часть поступающего сухого газа проходит через термостатируемый увлажнитель барботажного типа, доводится до состояния насыщения и поступает в камеру смешивания, где перемешивается с другой частью сухого газа, поступающей от БПСГ. Из камеры смешивания влажный газ поступает в рабочую камеру для погружных гигрометров относительной влажности или на выход газа к проточным гигрометрам температуры точки росы/инея и объемной доли влаги. Значения заданной относительной влажности измеряются контрольным гигрометром, датчик которого помещен в рабочую камеру для погружных гигрометров.
Задание значений величин влажности, стабилизация технологических параметров, вывод и представление измерительной информации выполняются программно с помощью сенсорной панели. В функциях генератора предусмотрены самодиагностика и сигнализация о выходе генератора на установившийся режим работы по температуре и по влажности. Генераторы имеют аналоговую и цифровую связь с внешними устройствами.
Генератор имеет исполнения по классу точности (А и Б). Класс точности устанавливается по результатам первичной поверки генератора.
Однозначная идентификация каждого генератора и входящих в его состав блоков осуществляется по заводскому номеру, нанесенному на задние панели блоков генератора, методом лазерной гравировки. Знак поверки в виде наклейки с изображением знака поверки может наноситься на заднюю панель БПВГ в правом верхнем углу. Пломбирование генератора не предусмотрено.

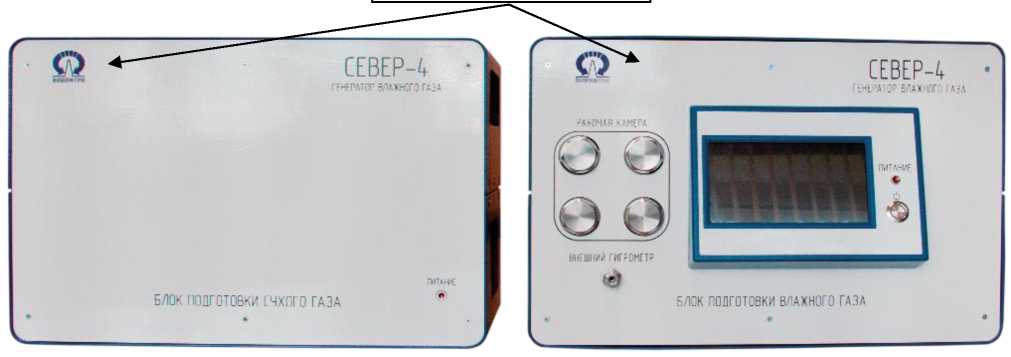

Общий вид генератора с указанием места нанесения знака утверждения типа представлен на рисунке 1
Место нанесения знака утверждения типа
а) БПСГ б) БПВГ
Рисунок 1 - Общий вид генератора с указанием места нанесения знака утверждения типа

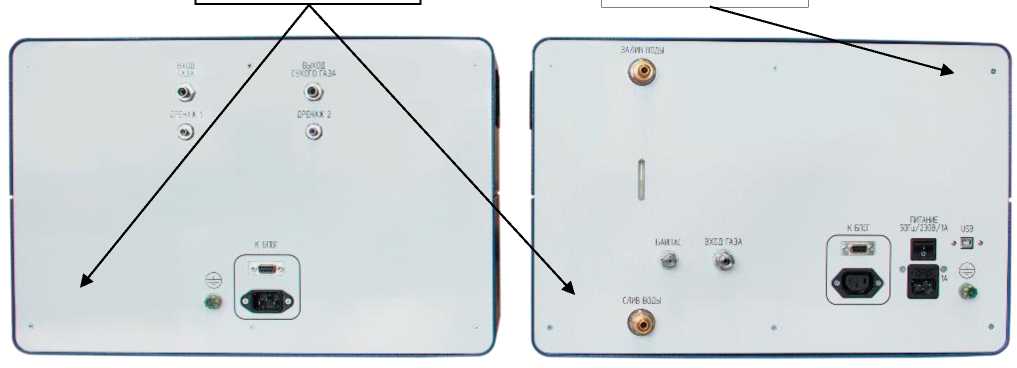

Указания мест нанесения знака поверки и таблички с указанием заводского номера приведены на рисунке 2.
Место нанесения заводского номера
Место нанесения знака поверки
а) БПСГ
б) БПВГ
Рисунок 2 - Общий вид генератора (вид сзади) с указанием мест нанесения знака поверки и заводского номера
Таблица 4 -
Наименование |
Обозначение |
Количество |
Генератор влажного газа эталонный, в составе: |
Север-4 |
1 шт. |
Блок подготовки влажного газа БПВГ |
МФРН.418319.002 |
1 шт. |
Блок подготовки сухого газа БПСГ |
МФРН.418319.003 |
1 шт. |
Комплект монтажных частей в составе: |
МФРН.418961.001 |
1 компл. |
Кабель управления межблочный |
- |
1 шт. |
Наименование |
Обозначение |
Количество |
Кабель питания GembirdPC-186-VDE |
- |
1 шт. |
Кабель питания GembirdPC-189-VDE |
- |
1 шт. |
Шланг фторполимерный SMC TD0604-20, 2 м |
- |
1 шт. |
Комплект инструмента и принадлежностей в составе: |
МФРН.418964.001 |
1 компл. |
Переходник |
МФРН.753128.003 |
4 шт. |
Переходник |
МФРН.753128.004 |
4 шт. |
Прокладка |
МФРН.754176.016-07 |
8 шт. |
Кольцо 012-О16-25-2-2ГОСТ 9833-73 |
- |
4 шт. |
Шприц инъекционный многократного применения 100-1-6:100-А-Ск ТУ 64-1-789-83 |
- |
1 шт. |
Переходник |
МФРН.753128.003 |
4 шт. |
Переходник |
МФРН.753128.004 |
4 шт. |
Прокладка |
МФРН.754176.016-07 |
8 шт. |
Кольцо 012-О16-25-2-2ГОСТ 9833-73 |
- |
4 шт. |
Шприц инъекционный многократного применения 100-1-6:100-А-Ск ТУ 64-1-789-83 |
- |
1 шт. |
Контейнер транспортировочный защитный ДВ2ТС-1Т-2П-А |
- |
1 шт. |
Упаковка |
МФРН.418965.001 |
1 компл. |
«Г енератор влажного газа эталонный Север-4. Руководство по эксплуатации» |
МФРН.418319.001 РЭ |
1 экз. |
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны воспроизводимых генератором величин влажности: - температуры точки росы, °С |
от -70 до +20 |
- объемной доли влаги, млн-1 |
от 5 до 23000 |
- относительной влажности, % |
от 0 до 98 |
Пределы допускаемых погрешностей генератора при воспроизведении величин влажности*: - абсолютной погрешности температуры точки росы, °С |
±0,5 |
- относительной погрешности объемной доли влаги, % |
±2,5 |
- абсолютной погрешности относительной влажности, %: - для класса точности А |
±0,5 |
- для класса точности Б |
±1,0 |
* Пределы допускаемой погрешности генератора указаны для избыточного давления рабочего | |
газа на выходе генератора не более 10 кПа. |
Таблица 3-Основные технические характеристики
Наименование характеристики |
Значение |
Время выхода генератора на установившийся режим по |
от 45 до 90 |
влажности, мин | |
Время достижения и установления максимальной температуры термостатирования с момента включения нагревателя насытителя, мин, не более |
30 |
Изменение воспроизводимой генератором влажности газа за 4 часа непрерывной работы, не более: | |
- температуры точки росы, °С |
±0,5 |
- объемной доли влаги, (относит.) % |
±2,5 |
- относительной важности, % |
±0,5 |
Расход газа на выходе генератора, л/мин, не менее |
0,5 |
Спад давления в замкнутой пневматической системе генератора за 15 мин, кПа, не более |
10 |
Габаритные размеры (высотахширинахглубина), мм, не более | |
- блока подготовки сухого газа |
320х460х270 |
- блока подготовки важного газа |
320x460x310 |
Масса, кг, не более | |
- блока подготовки сухого газа |
24 |
- блока подготовки важного газа |
30 |
Мощность, потребляемая генератором от сети электропитания, В^А, не более |
300 |
Интерфейс связи |
USB |
Средний срок службы, лет |
10 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха, не более |
80 |
- атмосферное давление, кПа |
от 84 до 107 |
- избыточное давление источника газа, МПа, не менее |
0,8 |
- электрическое питание от однофазной сети переменного тока частотой (50±1) Гц напряжением, В |
от 184 до 256 |
