ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2022 г. № 2003

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2022 г. № 2003

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты для измерений соединителей коаксиальных КИСК-16М

Комплекты для измерений соединителей коаксиальных КИСК-16М (далее - комплекты КИСК-16М) предназначены для измерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317-89, ГОСТ РВ 51914-2002.

Комплект КИСК-16М состоит из измерителя несоосности; калибр-пробки 18H11; калибр-скобы 3,3h9; калибр-скобы 6h9; меры соосности 16/6,95; меры соосности 16/4,6; планки; втулки 8,24 с поджимным винтом; втулки 9 с поджимным винтом; цанги 16/4,6; цанги 16/6,95; наконечников измерительных; индикатора часового типа ИЧ10 класса точности 1. Измеритель несоосности состоит из платформы с поджимными винтами, индикатора рычажно-зубчатого ИРБ.

Составные части комплекта КИСК-16М размещаются в деревянном кейсе КД-05, конструкция которого обеспечивает защиту от внешних воздействий.

Принцип действия комплекта КИСК-16М основан на реализации метода прямых измерений геометрических размеров коаксиальных соединителей СВЧ трактов.

Общий вид комплектов с указанием места нанесения знака утверждения типа представлен на рисунке 1. Нанесение знака поверки и пломбировки на средство измерений не предусмотрено.

Расположение составных частей КИСК-16М в кейсе приведено на рисунке 2.

нанесения

заводского

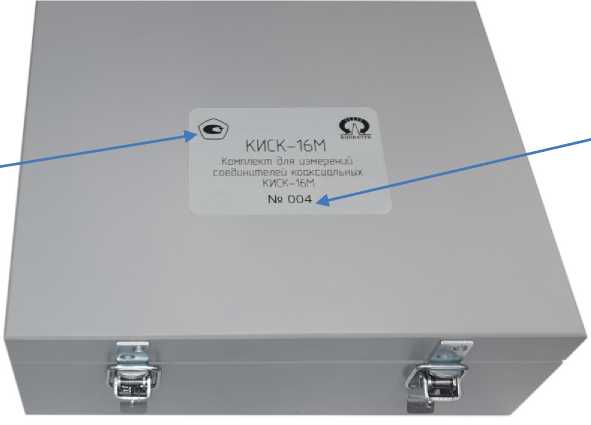

Рисунок 1 - Внешний вид комплекта КИСК-16М (в кейсе КД-05) с указанием мест утверждения типа, заводского номера

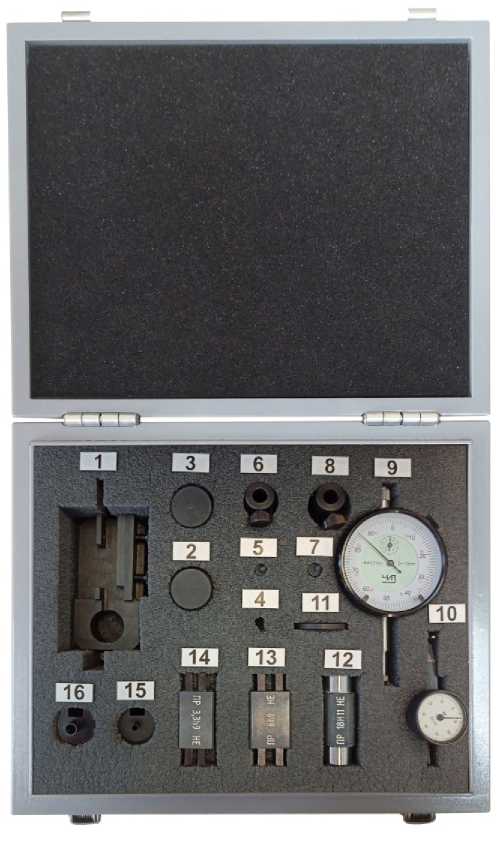

1 - измеритель несоосности с поджимными винтами; 2 - цанга 16/4,6; 3 - цанга 16/6,95;

4 - мера соосности 16/4,6; 5 - мера соосности 16/6,95; 6 - втулка 8,24 с поджимным винтом;

7 - наконечник измерительный МГФК.753175.001; 8 - наконечник измерительный МГФК.753175.003; 9 - втулка 9 с поджимным винтом; 10 - наконечник измерительный МГФК.753175.002; 11 - планка; 12 - индикатор часового типа ИЧ10; 13 - индикатор рычажнозубчатый ИРБ; 14 - калибр-скоба 6h9; 15 - калибр-скоба 3,3h9; 16 - калибр-пробка 18H11

Рисунок 2 - Расположение составных частей комплектов КИСК-16М в кейсе

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке кейса, и типографским способом на титульный лист документа МГФК.401121.005 РЭ «Комплект для измерений соединителей коаксиальных КИСК-16М. Руководство по эксплуатации».

Таблица 3 - Комплект комплекта КИСК-16М

Продолжение таблицы 3

приведены в документе МГФК.401421.005 РЭ «Комплект для измерений соединителей коаксиальных КИСК-16М. Руководство по эксплуатации».

ГОСТ РВ 51914-2002 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры;

ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры;

ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц;

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 26.51.33-001-02567567-2016 Комплекты для измерений соединителей коаксиальных КИСК-3,5М, КИСК-7М, КИСК-16М. Технические условия.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., г. Солнечногорск, п/о Менделеево

Телефон: (495) 526-63-00, факс: (495) 660-00-92.

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона «ВНИИФТРИ»

Телефон: (495) 526-63-00, факс: (495) 660-00-92

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2022 г. № 2003

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты для измерений соединителей коаксиальных КИСК-3,5М

Комплекты для измерений соединителей коаксиальных КИСК-3,5М (далее - комплекты КИСК-3,5М) предназначены для измерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317-89, ГОСТ РВ 51914-2002.

Конструктивно комплект КИСК-3,5М состоит из калибр-пробки 4,6H11, калибр-скобы 0,9h9, втулки 1 с поджимным винтом, втулки 2 с поджимным винтом, штыря, измерительного наконечника и индикатора часового типа ИЧ 10 кл.1.

Составные части комплекта КИСК-3,5М размещаются в деревянном кейсе КД-803, конструкция которого обеспечивает защиту от внешних воздействий.

Принцип действия комплекта КИСК-3,5М основан на реализации метода прямых измерений геометрических размеров коаксиальных соединителей СВЧ трактов.

Общий вид комплекта КИСК-3,5М с указанием мест нанесения знака утверждения типа, заводского номера представлены на рисунке 1. Нанесение знака поверки и пломбировки на средство измерений не предусмотрено.

Расположение составных частей комплекта КИСК-3,5М в на рисунке 2.

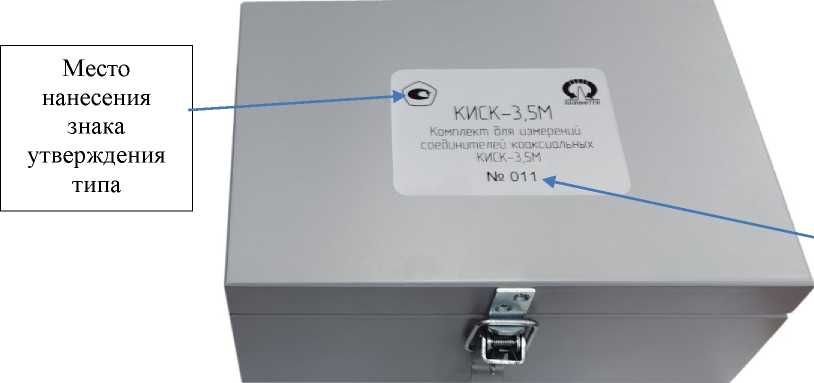

Рисунок 1 - Внешний вид комплекта КИСК-3,5М (в кейсе) с указанием мест утверждения типа, заводского номера

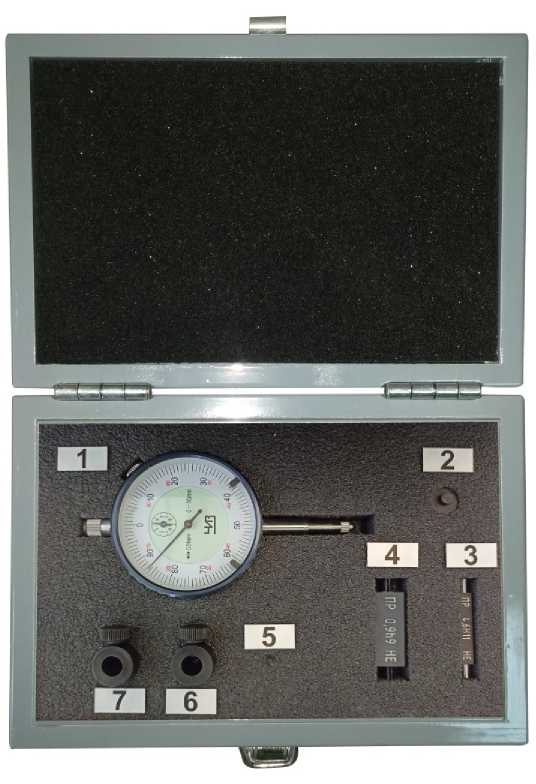

1 - индикатор часового типа ИЧ10; 2 - штырь; 3 - втулка 1 с поджимным винтом;

4 - втулка 2 с поджимным винтом; 5 - наконечник измерительный;

6 - калибр-скоба 0,9h9; 7 - калибр-пробка 4,6H11

Рисунок 2 - Расположение составных частей комплекта КИСК-3,5М в кейсе

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке кейса, и типографским способом на титульный лист документа МГФК.401121.007 РЭ «Комплект для измерений соединителей коаксиальных КИСК-3,5М. Руководство по эксплуатации».

Таблица 3 - Комплектность комплекта КИСК-3,5М

приведены в документе МГФК.401121.007 РЭ «Комплект для измерений соединителей коаксиальных КИСК-3,5М. Руководство по эксплуатации».

ГОСТ РВ 51914-2002 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры;

ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры;

ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц;

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 26.51.33-001-02567567-2016 Комплекты для измерений соединителей коаксиальных КИСК-3,5М, КИСК-7М, КИСК-16М. Технические условия.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., г. Солнечногорск, п/о Менделеево

Телефон: (495) 526-63-00, факс: (495) 660-00-92. E-mail: office@vniiftri.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 августа 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений,

  установленных согласно приложению

  к настоящему

  приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от Z8 августа zuzu г. № zyuSx

¹ Подлинник электронного документа, подписанного ЭП,

• 5. Контроль за испол:

  Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: O29D1O9BOOOBAE27AMC995DDBO602O3A9 Кому выдан; Лазаренко Евгений Русланович Действителен; с 27.12.2021 до 27.12.2022
