ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2022 г. № 3276

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2022 г. № 3276

Лист № 1 Регистрационный № 48186-11 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления Метран-75

Датчики давления Метран-75 (далее - датчики) предназначены для измерений избыточного давления, абсолютного давления и разности давления. Датчики обеспечивают непрерывное преобразование измеряемого давления в аналоговый выходной сигнал постоянного тока и/или цифровой выходной сигнал в стандарте протокола HART

Датчики состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).

Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в цифровой код, пропорциональный приложенному давлению.

Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и/или измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (для визуализации результатов), а также на устройство, формирующее стандартный аналоговый и цифровой выходной сигнал.

Датчики имеют модели: 75А, 75PA, 75ТА - для измерения абсолютного давления, и 75G, 75TG, 75PG, 75CG - для измерения избыточного давления, 75CD - для измерения разности давлений.

Датчики имеют базовое исполнение или исполнения с повышенной точностью (коды РА, РВ или Р8).

Датчики могут выпускаться фланцевого, штуцерного исполнения, в сборе с клапанными блоками или с выносными разделительными мембранами как прямого монтажа, так и соединяемых капиллярами.

Датчики имеют исполнение со встроенным жидкокристаллическим индикатором.

Общий вид датчиков приведен на рисунке 1.

а)                    б)                      в)                                г)

д) е) ж)

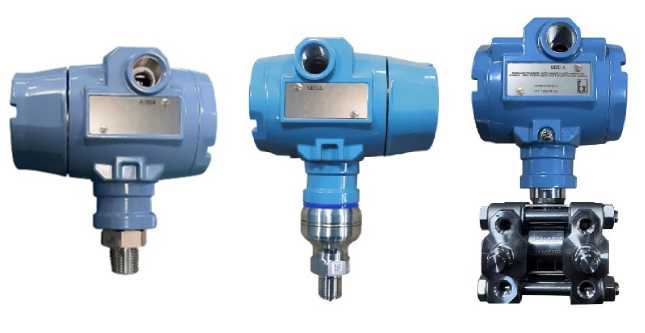

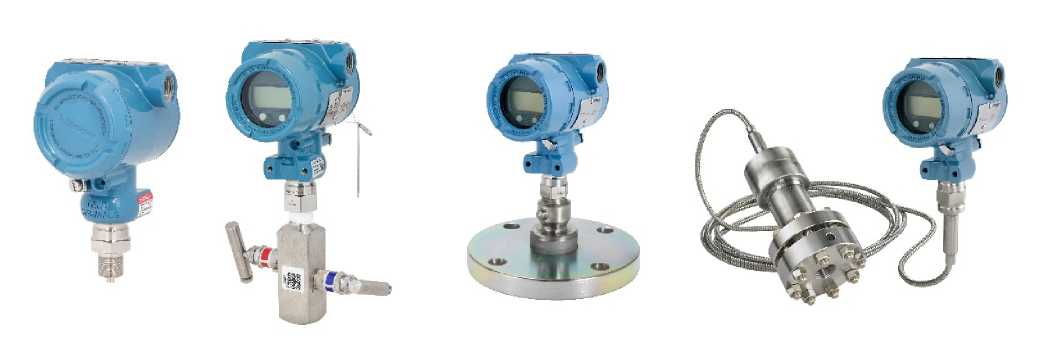

Рисунок 1 - Общий вид датчиков давления Метран-75

а), д), е) - датчики штуцерного исполнения; б) датчик в сборе с клапанным блоком; в) датчик в сборе с выносной разделительной мембраной прямого монтажа; г) датчик в сборе с выносной разделительной мембраной, соединенной капилляром, ж) датчик фланцевого исполнения

а)                                                  б)

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера а) датчики моделей 75А, 75G; б) датчики моделей 75PA, 75ТА, 75TG, 75PG, 75CG, 75CD

Пломбирование датчиков не предусмотрено.

Нанесение знака поверки на датчики не предусмотрено. Допускается изменение цвета датчиков.

В датчиках установлено встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Примечание:

• ¹⁾ - Пределы допускаемой основной приведенной погрешности для диапазонов измерений, лежащих внутри максимального диапазона измерений модели (Pmax), указаны в руководстве по эксплуатации;

• ²⁾ - Диапазон измерений - алгебраическая разность между значениями верхнего и нижнего предела измерений. Значения давления в таблице указаны для нижнего предела измерений равного нулю. Максимальный верхний предел измерений, максимальный диапазон измерений и код диапазонов измерений (далее - код диапазона), для каждой модели датчика, указаны в руководстве по эксплуатации.

• ³⁾ - В датчиках могут применяться другие единицы измерений давления, допущенные к применению в РФ. Информация о допустимых единицах измерения давления датчика указана в эксплуатационной документации;

• ⁴⁾ - Допускается настройка датчиков на любой диапазон измерений, лежащий внутри максимального диапазона измерений модели (Pmax), при этом величина диапазона измерений не должна быть ниже минимального диапазона измерений модели (P_min). Величина минимального диапазона измерений, в зависимости от кода диапазона, для каждой модели датчика указаны в руководстве по эксплуатации.

• ⁵⁾ - Дополнительная погрешность для диапазона температур от минус 40 °С до плюс 85 °С. В диапазоне температур от минус 51 °С до минус 40 °С дополнительная температурная погрешность увеличивается в 3 раза.

• ⁶⁾ - Для датчиков с выносной разделительной мембраной пределы погрешности рассчитываются отдельно для каждого исполнения выносной разделительной мембраны с учетом конкретных условий применения.

• ^{7) -} Датчики избыточного давления и разряжения могут иметь диапазон измерения от минус 100 кПа и выше в зависимости от модели.

Примечание:

Р_в - верхний предел или диапазон измерений, на который настроен датчик;

Ртах - максимальный диапазон измерений или верхний предел измерений модели датчика;

P_min - минимальный диапазон измерений или верхний предел измерений модели датчика.

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.3 «Устройство и работа датчика» СПГК.5297.000.00 РЭ «Датчики давления Метран-75. Руководство по эксплуатации» и СПГК.5297.000.01 РЭ «Датчики давления Метран-75 моделей 75CD, 75CG, 75TG, 75TA, 75PG, 75РА. Руководство по эксплуатации».

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1 •IO^-1 -1 • 10⁷ Па»;

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений от 110⁵ Па»;

ТУ 4212-023-51453097-2010 «Датчики давления Метран-75. Технические условия».

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15

Телефон: +7 (351) 799-51-51

Факс: +7 (351) 799-55-90

Web-сайт: www.metran.ru

E-mail: info.metran@emerson.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, Литера А, пом. 1

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
