Номер по Госреестру СИ: 66487-17
66487-17 Спектрофотометры
(PhotoLab)
Назначение средства измерений:
Спектрофотометры PhotoLab (далее - спектрофотометры) предназначены для измерения спектрального коэффициента направленного пропускания и оптической плотности твердых и жидких проб различного происхождения.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.01.2022
Номер записи - 157945
ID в реестре СИ - 380345
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация PhotoLab 7100 VIS, мод. PhotoLab 7100 VIS, PhotoLab 7600 UV-VIS, PhotoLab 7600, PhotoLab 7100 VIS, 7600 UV-VIS,
Производитель
Изготовитель - Фирма "WTW Wissenschaftlich-Technische Werkstatten"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 7
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№129 от 2017.01.26 Об утверждении типов средств измерений
№80 от 2022.01.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (30)
Наличие аналогов СИ: Спектрофотометры (PhotoLab)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "WTW Wissenschaftlich-Technische Werkstatten"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45901-10 01.08.2015 |
Анализаторы промышленные многопараметрические, IQ SENSOR NET Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47448-11 03.08.2016 |
Анализаторы жидкости многопараметрические, inoLab, Multi, ProfiLine Multi Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47727-11 16.09.2016 |
Кондуктометры, inoLab Cond и ProfiLine Cond Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
47871-11 26.09.2016 |
pH-метры, inoLab, ProfiLine Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47879-11 26.09.2016 |
Оксиметры, inoLab Oxi, ProfiLine Oxi, OxiTop Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49093-12 18.01.2022 |
Анализаторы жидкости многопараметрические, inoLab Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54502-13 08.08.2018 |
Анализаторы промышленные многопараметрические, IQ Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56439-14 23.11.2023 |
Анализаторы промышленные многопараметрические с контроллерами, IQ (анализаторы) D IQ/S 182 и M IQ (контроллеры) Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
1 год | |
|
65360-16 06.10.2021 |
Анализаторы манометрические, OxiTop Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65948-16 14.12.2026 |
Анализаторы жидкости, WTW Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66487-17 26.01.2022 |
Спектрофотометры, PhotoLab Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Спектрофотометры (PhotoLab)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МОСВОДОКАНАЛ" (1614) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ЭКОИНСТРУМЕНТ" (RA.RU.313427) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Спектрофотометры (PhotoLab)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4575 | 4409 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4297 | 4409 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4964 | 4409 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4720 | 4409 |
|
ФБУ Томский ЦСМ Томская область |
4707 | 4409 |
Программное обеспечение
Спектрофотометры оснащены программным обеспечением (далее - ПО), позволяющим проводить диагностику, контроль процесса измерений, осуществлять сбор, обработку, форму представления и архивирование экспериментальных данных. Результаты измерений могут быть представлены в виде графических зависимостей длины волны от спектрального пропускания или оптической плотности, а также в виде таблицы.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО, не ниже |
2.30 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики спектрофотометров учтено при нормировании их характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам PhotoLab
Техническая документация изготовителя «WTW Wissenschaftlich-Technische Werkstatten», Германия.
Поверка
Поверка осуществляется по документу МП 170-241-2016 «ГСИ. Спектрофотометры PhotoLab. Методика поверки», утвержденному ФГУП «УНИИМ» «22» ноября 2016 г.Основное средство поверки:
- комплект светофильтров КНС 10.5, аттестованный в качестве эталона по ГОСТ 8.557-2007 единиц спектральных коэффициентов направленного пропускания, оптической плотности и значений максимумов полос поглощения в диапазоне длин волн от 0,26 до 2,70 мкм (погрешность определения спектральных коэффициентов направленного пропускания при доверительной вероятности P=0,95 не более ±0,25% в спектральном диапазоне от 400 до 850 нм и ±0,5% в спектральном диапазоне от 250 до 400 нм, погрешность определения положения максимумов полос поглощения не более ±0,5 нм; диапазон спектральной оптической плотности от 0,0291 до 2,6401 Б, погрешность измерений оптической плотности DT ч
составляет ±0,43 • -— ).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель спектрофотометра.
Изготовитель
Фирма «WTW Wissenschaftlich-Technische Werkstatten», Германия
Dr.-Karl Slevogt-StraBe 1, В-82362, Weilheim, Germany
Tel: +49 (0) 881 183-100, Fax: +49 (0) 881 183-120
Е-mail: Info@ WTW. com
Заявитель
Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ»
(ООО «ЭКОИНСТРУМЕНТ»)
119049, г. Москва, Ленинский проспект, 6
ИНН 7706201618. Тел: (495) 745-22-90, 745-22-91
Факс: (495) 237-65-80
E-mail: mail@ecoinstrument.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») 620000, г. Екатеринбург, ул. Красноармейская, 4Тел. (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип работы спектрофотометров основан на разложении излучения в спектр при помощи полихроматора с вогнутой голографической решеткой и матричным фотоприёмником, который регистрирует всю рабочую область спектра одновременно
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в одном корпусе. Спектрофотометры построены по однолучевой схеме. Для разложения излучения в спектр используется полихроматор с вогнутой голографической решеткой и матричным фотоприемником, который регистрирует всю рабочую область спектра одновременно. В качестве источников излучения в приборе использованы галогенная или ксеноновая газоразрядная лампа накаливания.
Спектрофотометры выпускаются двух модификаций: PhotoLab 7100 VIS и PhotoLab 7600 UV-VIS, которые отличаются спектральным диапазоном и источником излучения.
Фотографии общего вида спектрофотометров представлены на рисунке 1. Места нанесения знака поверки указаны стрелками.
Пломбировка спектрофотометров не предусмотрена.
Модель 7100 VIS
место нанесения знака поверки

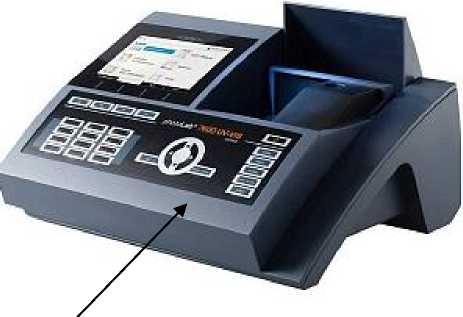

Модель 7600 UV-VIS
Рисунок 1 - Общий вид спектрофотометров
Таблица 4 - Комплектность
|
Наименование |
Количество, шт. |
|
спектрофотометр |
1 |
|
кювета 16 мм для установки нуля |
1 |
|
блок питания |
1 |
|
руководство по эксплуатации |
1 |
|
методика поверки МП 170-241-2016 |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модели | |
|
PhotoLab 7100 VIS |
PhotoLab 7600 UV-VIS | |
|
Спектральный диапазон, нм |
от 320 до 1100 |
от 190 до 1100 |
|
Диапазоны измерений:
|
от 0,1 до 100,0 от 0,02 до 3,00 | |
|
Пределы допускаемой абсолютной погрешности измерений спектральных коэффициентов направленного пропускания, % |
±1,0 | |
|
Пределы допускаемой абсолютной погрешности измерений оптической плотности в диапазоне от 0,02 до 0,60 Б включ., Б |
±0,01 | |
|
Пределы допускаемой относительной погрешности измерений оптической плотности в диапазоне св. 0,6 до 3,0 Б включ., % |
±1,5 | |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Уровень рассеянного света при 340 нм, %, не более |
0,5 |
|
Габаритные размеры (ШхВхГ), мм, не более |
404 x 197 x 314 |
|
Масса, кг, не более |
4,5 |
|
Напряжение питания частотой (50±1) Гц, В |
230±23 |
|
Условия эксплуатации:
|
от +10 до +35 85 |
