Сведения о средстве измерений: 65948-16 Анализаторы жидкости

Номер по Госреестру СИ: 65948-16
65948-16 Анализаторы жидкости
(WTW)

Назначение средства измерений:
Анализаторы жидкости WTW (далее - анализаторы) предназначены для измерений рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), температуры жидкости, мутности, массовой концентрации растворенных солей (TDS) и массовой концентрации растворенного кислорода в природных, питьевых, сточных, очищенных водах в лабораторных и производственных условиях.

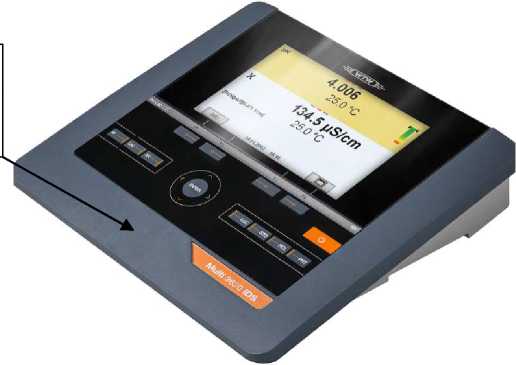

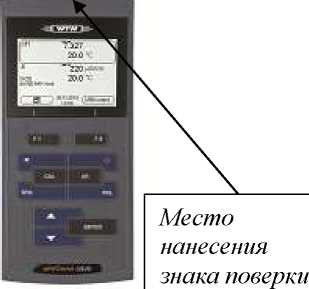

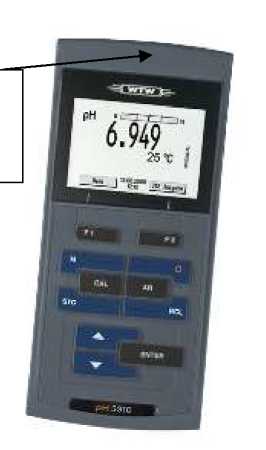

Внешний вид. Анализаторы жидкости, http://oei-analitika.ru рисунок № 1

Внешний вид.
Анализаторы жидкости
Рисунок № 1

Внешний вид.
Анализаторы жидкости
Рисунок № 2

Внешний вид.
Анализаторы жидкости
Рисунок № 3

Внешний вид. Анализаторы жидкости, http://oei-analitika.ru рисунок № 4

Внешний вид.
Анализаторы жидкости
Рисунок № 4

Внешний вид. Анализаторы жидкости, http://oei-analitika.ru рисунок № 5

Внешний вид.
Анализаторы жидкости
Рисунок № 5

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 14.12.2026
Номер записи - 157368
ID в реестре СИ - 379768
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

pH/Cond 3320, pH Cond 3320, Multi 9620 IDS, Multi 9620, Multi 9310P IDS, Multi 9310 IDS, Multi 3630 IDS, MULTI 3620 IDS, Multi 3620, Multi 3510 IDS, Multi 3510, Multi 350 IDS, Multi 3320 (с датчиками), Multi 3320, Multi 3510 iDS, Muiti 3630 IDS, Muiti 3510 IDS, 9620, 3620 IDS Set C,

Производитель

Изготовитель - Фирма "WTW Wissenschaftlich-Technische Werkstatten"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_36 Организации-поверители по регионам

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 396
Выдано извещений - 7
Кол-во периодических поверок - 220
Кол-во средств измерений - 62
Кол-во владельцев - 94
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 545 дн.

Приказы РСТ, где упоминается данный тип СИ

№1878 от 2016.12.14 Об утверждении типов средств измерений

№2200 от 2021.10.06 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия

Наличие аналогов СИ: Анализаторы жидкости (WTW)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
65948-16 Анализаторы жидкости (WTW) Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	21068-19 Анализаторы жидкости (Эксперт-001) ООО "Эконикс-Эксперт" (РОССИЯ г.Москва)
65948-16 Анализаторы жидкости (WTW) Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	23460-07 Кондуктометры (ЭКСПЕРТ-002) ООО "Эконикс-Эксперт" (РОССИЯ г.Москва)
65948-16 Анализаторы жидкости (WTW) Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	66154-16 Анализаторы жидкости (РОСА-1101) ООО "Сервисный центр "Ормет" (РОССИЯ г.Екатеринбург)

Все средства измерений ООО "Сервисный центр "Ормет"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
45901-10 01.08.2015	Анализаторы промышленные многопараметрические, IQ SENSOR NET Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	ОТ	1 год
47448-11 03.08.2016	Анализаторы жидкости многопараметрические, inoLab, Multi, ProfiLine Multi Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	ОТ	1 год
47727-11 16.09.2016	Кондуктометры, inoLab Cond и ProfiLine Cond Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	ОТ МП	1 год
47871-11 26.09.2016	pH-метры, inoLab, ProfiLine Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	ОТ	1 год
47879-11 26.09.2016	Оксиметры, inoLab Oxi, ProfiLine Oxi, OxiTop Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	ОТ	1 год
49093-12 18.01.2022	Анализаторы жидкости многопараметрические, inoLab Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	ОТ	1 год
54502-13 08.08.2018	Анализаторы промышленные многопараметрические, IQ Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	ОТ	1 год
56439-14 23.11.2023	Анализаторы промышленные многопараметрические с контроллерами, IQ (анализаторы) D IQ/S 182 и M IQ (контроллеры) Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )		1 год
65360-16 06.10.2021	Анализаторы манометрические, OxiTop Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	ОТ МП	1 год
65948-16 14.12.2026	Анализаторы жидкости, WTW Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	ОТ МП	1 год
66487-17 26.01.2022	Спектрофотометры, PhotoLab Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ )	ОТ МП	1 год

RT_26 Анализ рынка поверки Иркутска

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Анализаторы жидкости (РОСА-1101)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	мод. Multi 3630 IDS Multi 3630 IDS pH/Cond 3320	15	2	0	15	2	15	0	15
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	Нет модификации Multi 3510 IDS pH/Cond 3320	6		0	3	0	3	0	3
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265)	РСТ	WTW WTW pH/Ion 3310 WTW Multi 3620 IDS	8	1	0	5	0	8	0	5
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	Нет модификации pH/Cond 3320 Multi 3510 IDS Multi 9620 IDS	7	3	0	7	0	7	0	7
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ	Нет модификации WTW мод. Multi 3510 IDS WTW мод. pH/Cond 3320 мод. Multi 9620 IDS мод. Multi 3510 IDS мод. рН/Cond 3320	13		4	6	0	10	4	6
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	WTW, модель Multi 3510 IDS WTW, модель Multi 9620 IDS WTW, модификация pH/cond 3320 WTW модель Multi3620IDS WTW модель pH/Cond 3320 WTW, модель Multi 9310 IDS WTW, модель Multi 3620 IDS WTW, модификация Multi 9620 IDS	38	1	0	33	0	29	0	29
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)		Анализаторы жидкости WTW Multi 3510 IDS	4		0	0	0	0	0	0
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ		12		0	0	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	Multi 3510 IDS	1		0	1	0	1	0	1
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225)	РСТ	WTW Multi 9620 IDS Multi 3510 IDS Multi 9620 IDS мод. Multi 9620 IDS	8	1	0	7	0	7	0	7
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	Muiti 3630 IDS Без модификации Multi 9620 IDS Muiti 3510 IDS Multi 3630 IDS	16	6	12	4	0	15	12	3
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		нет модификации WTW WTW, мод.pH/Cond 3320 Set 2 Multi 3510 IDS 3620 IDS Set C Multi 3630 IDS	14		10	4	0	11	9	2
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	мод.Multi 9620 IDS мод. Multi 9620 IDS мод. Multi 3510 IDS	5		0	4	0	3	0	3
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219)	РСТ	Multi 3320 pH/Cond 3320	6		0	6	0	6	0	6
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467)	РСТ	Multi 9620 WTW мод. Multi 9620	4		0	4	0	1	0	1
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	MULTI 3620 IDS	8		0	6	0	8	0	6
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	pH/Cond 3320 (с датчиками) pH/Ion 3310 (с датчиками) pH/ion 3310 Multi 3320 (с датчиками)	10		0	9	4	10	0	9
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576)	РСТ	Multi 9620 IDS	3		0	3	0	0	0	0
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476)	РСТ	Seven Экотест-2000 экотест 2000 pH/Cond 3320	9		0	6	0	6	0	3
ФБУ "Краснодарский ЦСМ" (RA.RU.311441)	РСТ	WTW 9620	1		0	1	0	1	0	1
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	WTW мод. Multi 3510 IDS WTW, мод. Multi 9310 IDS Multi 3510 IDS модификация Multi 3510 IDS pH/Cond 3320	11	1	0	10	0	7	0	7
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312)	РСТ	рН/ion 3310 Multi 350 IDS Multi 3510 IDS Multi 3510 iDS	6		0	5	0	6	0	5
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	WTW	2		0	2	0	2	0	2
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380)	РСТ	Multi 9310 IDS	3		0	3	0	3	0	3
ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407)	РСТ	Multi 9310 IDS Multi 3620 IDS	5		0	5	0	5	0	5
ООО "ТАТИНТЕК" (RA.RU.311601)		Multi 9310 IDS мод. Multi 9310 IDS	2		0	2	0	0	0	0
ФБУ «Калужский ЦСМ» (RA.RU.311265)	РСТ	WTW	1		0	0	0	0	0	0
ФБУ «Ростест-Москва» (RA.RU.311320)	РСТ	WTW	12		0	0	0	0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	нет модификации Анализаторы жидкости WTW, мод. pH/cond 3320 Анализаторы жидкости WTW Multi 3510 IDS Анализатор жидкости WTW, модель pH/Cond 3320 Анализатор жидкости WTW, модификация Multi 9310 IDS Multi 9310P IDS pH/Cond 3320 Multi 9310 IDS модель pH/Cond 3320 Multi 3510 IDS WTW, модификация Multi 9310 IDS pH Cond 3320 Multi 3620 IDS WTW Multi 3510 IDS WTW, мод. pH/ion 3310 рН/ion 3310 модификация pH/Cond 3320 pH/ion 3310 Multi 3320 Multi 9620 IDS	77	2	16	44	0	42	14	28
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429)	РСТ	модель Multi 9310 IDS WTW рН/Cond 3320 WTW WTW, мод. рН/Сond 3320 WTW Multi 9620 Multi 9620 IDS	9		0	9	1	9	0	9
ООО "ФЕРРАТА" (RA.RU.310646)		Multi 9620 IDS Multi 3510 IDS	2		0	2	0	2	0	2
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473)	РСТ	WTW мод. Multi 9310P IDS WTW мод. Multi 3630 IDS WTW мод. Multi 9620 IDS WTW мод. Multi 3510 IDS	4		4	0	0	1	1	0
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ		4		0	0	0	0	0	0
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251)	РСТ	pHep, Checker, PICCOLO, PICCOLO plus, ORP, pNa, Water Test, HI 8314, HI 9023C, HI 9024, HI 9025, HI 9224, HI 92240, HI 8417, HI 9017, HI 9318 -	1		0	0	0	0	0	0
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ		1		0	0	0	0	0	0
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312)	РСТ	WTW	1		0	0	0	0	0	0
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219)	РСТ		1		0	0	0	0	0	0
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225)	РСТ	Multi 3510 IDS	1		0	0	0	0	0	0
ООО "Феррата" (1329)		9620	1		0	0	0	0	0	0
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348)	РСТ	WTW, pH /ion 3310	1		0	0	0	0	0	0
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12)	РСТ		2		0	0	0	0	0	0
ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407)	РСТ		5		0	0	0	0	0	0
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	WTW, мод. Multi 3630 IDS	1		0	0	0	0	0	0
ФБУ «ЦСМ Московской области» (RA.RU.311341)	РСТ	WTW	2		0	0	0	0	0	0
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265)	РСТ		3		0	0	0	0	0	0
ФБУ «УРАЛТЕСТ» (RA.RU.311249)	РСТ	WTW	2		0	0	0	0	0	0
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406)	РСТ	WTW	2		0	0	0	0	0	0
ООО "ЭКОИНСТРУМЕНТ" (RA.RU.313427)		Multi 9620 IDS Multi 3510 Multi 3620 pH/Cond 3320 Multi 3510 IDS Multi 3620 IDS Multi 3320 Multi 3630 IDS	34	3	29	5	0	34	29	5
ФБУ "Краснодарский ЦСМ" (RA.RU.311441)	РСТ	Multi 3510 IDS	1		0	1	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	Multi 3510 IDS Multi 9310P IDS	4		0	4	0	1	0	1
ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517)		Multi 3630 IDS	1		1	0	0	1	1	0
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		Multi 3630 IDS	1	1	0	1	0	1	0	1
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	Multi 9310 IDS	1		0	1	0	1	0	1
ФБУ "Тверской ЦСМ" (RA.RU.311253)	РСТ	Multi 3630 IDS	1		0	1	0	0	0	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		Multi 9620 IDS	1		0	1	0	1	0	1
ООО «МетрЛифтСервис» (RA.RU.314115)		pH/Cond 3320 Multi 3320	2	2	2	0	0	2	2	0

Стоимость поверки Анализаторы жидкости (РОСА-1101)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Волгоградский ЦСМ Волгоградская область	4998	4082
ФБУ Калужский ЦСМ Калужская область	4578	4082
ФБУ Костромской ЦСМ Костромская область	3214	4082
ФБУ Красноярский ЦСМ Красноярский край	3366	4082
ФБУ Липецкий ЦСМ Липецкая область	3123	4082

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии ПО, не ниже	1.06
Цифровой идентификатор ПО	-

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Знак утверждения типа

наносится на лицевую панель корпуса анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам жидкости WTW

ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения

ГОСТ Р 8.735.1-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Передача единиц от государственного первичного эталона на основе кулонометрии

ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH

ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей

ГОСТ 8.766-2011 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)

Техническая документация изготовителя «WTW Wissenschaftlich-Technische Werkstatten», Германия.

Поверка

осуществляется по документу МП 116-241-2016 «ГСИ. Анализаторы жидкости WTW. Методика поверки», утвержденному ФГУП «УНИИМ» «03» октября 2016 г.

Основные средства поверки:

- буферные растворы 2-го разряда по ГОСТ 8.135-2004, воспроизводящие следующие значения рН: 1,65; 4,01; 12,65. Абсолютная погрешность ±0,01;
- стандартные образцы удельной электрической проводимости ГСО 7374-97 - ГСО 7377-97 (удельная электрическая проводимость 111,5 мСм/см, 12,96 мСм/см, 1,412 мСм/см 0,2933 мСм/см, 0,04642 мСм/см; относительная погрешность ±0,25 % при Р=0,95);
- СО мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале 4000 ЕМФ, относительная погрешность ±1,0 %);
- государственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации компонентов в твердых и жидких веществах и материалах на основе объемного титриметрического метода анализа ГВЭТ 176-1-2010;
- ГСО 9801-2011 состава газовой смеси O2-Ar (объемная доля кислорода в смеси от 2,5 % до 5,0 %, относительная погрешность аттестованного значения ±(-0,2-X+2,0) % при Р=0,95, где Х - аттестованное значение, %);
- ГСО 9799-2011 состава газовой смеси O2- Ar (объемная доля кислорода в смеси от 0,5 до 1 %, отн. погрешность аттестованного значения ± 2 % при Р=0,95);
- ГСО 9802-2011 состава газовой смеси O2-Ar (объемная доля кислорода в смеси от 25 % до 95 %, относительная погрешность аттестованного значения ±(-0,0024^X+0,3107) при Р=0,95, где Х - аттестованное значение, %);
- измеритель температуры двухканальный прецизионный МИТ2.05 с термометрами сопротивления платиновыми вибропрочными ПТСВ-2 (диапазон измерения температуры от минус 80 ^оС до 1200 ^оС, абс. погрешность ±(0,015+10^-5Ч) ^оС);
- хлорида натрия х.ч. по ГОСТ 4233-77;
- весы лабораторные I (специального) класса точности по ГОСТ OIML R 76-1-2011;
- рН-метр или иономер с возможностью измерений ОВП (диапазон измерений ОВП от минус 2000 до 2000 мВ, абс. погрешность ±0,5 мВ).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель корпуса анализатора в соответствии с рисунком 1.

Изготовитель

Фирма «WTW Wissenschaftlich-Technische Werkstatten», Германия
Dr.-Karl Slevogt-StraBe 1, В-823626 Weilheim, Germany
Tel: +49 (0) 881 183-100, Fax: +49 (0) 881 183-120
Е-mail: Info@ WTW. com

Заявитель

ООО «ЭКОИНСТРУМЕНТ»
119049, г. Москва, Ленинский проспект, 6
Тел: (495) 745-22-90, 745-22-91
Факс: (495) 237-65-80
E-mail: mail@ecoinstrument.ru

Испытательный центр

ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru

Принцип работы анализаторов на измерении различных сигналов первичных преобразователей: потенциометрических, кондуктометрических и измерителей параметров флюоресценции.

Конструктивно анализаторы состоят из измерительного блока и подключаемых к нему датчиков.

Анализаторы имеют систему автоматической термокомпенсации, интерфейс для подключения персонального компьютера.

Результаты измерений рН, ОВП, УЭП, температуры жидкости, массовой концентрации растворенного кислорода, TDS, время и дата измерений выводятся на жидкокристаллический дисплей анализатора или на экран персонального компьютера.

Анализаторы выпускаются 10 модификаций (pH/Cond 3320, pH/ion 3310, Multi 9620 IDS, Multi 9630 IDS, Multi 9310 IDS, Multi 9310Р IDS, Multi 3620 IDS, Multi 3630 IDS, Multi 3510 IDS, Multi 3320), которые отличаются конструкцией, типом исполнения, количеством одновременно подключаемых датчиков и измеряемыми параметрами.

Модель pH/Cond 3320 предназначена для измерений рН, УЭП, массовой концентрации растворенных солей (TDS) и температуры жидкости.

Модель pH/ion 3310 предназначена для измерений рН, рХ, ОВП и температуры жидкости.

Модель Multi 3320 предназначена для измерений рН, рХ, ОВП, УЭП, массовой концентрации растворенного кислорода и TDS, а также температуры жидкости.

Модели Multi 9620 IDS, Multi 9630 IDS, Multi 9310, Multi 9310Р IDS, Multi 3620 IDS, Multi 3630 IDS, Multi 3510 IDS предназначены для измерений рН, ОВП, УЭП, мутности, массовой концентрации растворенного кислорода и TDS, а также температуры жидкости. Кроме того, модели Multi 9620 IDS и Multi 9630 IDS также измеряют рХ.

Модели с индексом IDS поддерживают подключение IDS (цифровых) датчиков и потенциометрических pH/ОВП/ИС электродов, модели без индекса IDS не поддерживают цифровые датчики.

Фотографии внешнего вида анализаторов представлены на рисунках 1-5.

Пломбировка анализаторов не предусмотрена.

Место нанесения знака поверки

Рисунок 1 - Внешний вид моделей Multi 3620 IDS, Multi 3630 IDS, Multi 3510 IDS

Место нанесения знака поверки

Внешний вид. Анализаторы жидкости (РОСА-1101), http://oei-analitika.ru

Рисунок 2 - Внешний вид модели Multi 9310 IDS

Рисунок 4 - Внешний вид моделей

Рисунок 3 - Внешний вид модели

Multi 3320, pH/Cond 3320

pH/ion 3310

Место нанесения знака поверки

Рисунок 5 - Внешний вид моделей Multi 9620 IDS, Multi 9630 IDS

Места нанесения знака поверки указаны стрелками.

Таблица 4 - Комплектность

Наименование	Количество, шт.
Анализатор	1
Руководство по эксплуатации	1
Методика поверки МП 116-241-2016	1

Перечень электродов и адаптеров, поставляемых по заказу:

1. рН электроды:

Таблица 5 - Цифровые IDS pH электроды: Только для моделей Multi 9620/9630 IDS; Multi 9310 IDS; Multi 3620/3630/3510 IDS

Электрод	Описание
SenTix® 940	Необслуживаемый pH IDS электрод с гелевым электролитом, пластиковая диафрагма
SenTix® 945	Необслуживаемый IDS электрод с гелевым электролитом, c тремя диафрагмами, стеклянный корпус
SenTix® 950	Цифровой заполняемый IDS электрод, электролит 3 моль/л KCl, пластиковый корпус
SenTix® Micro 900	Цифровой IDS микроэлектрод с платиновой диафрагмой
SenTix® Sp-T 900	IDS электрод проникающего типа с полимерным электролитом
SenTix® HW-T 900	IDS электрод с регулируемым зазором диафрагмы
SenTix® 980	Заполняемы IDS электрод, электролит 3 моль/л KCl, платиновая диафрагма
SensoLyt® 900-P	Комбинированный pH электрод с полимерным электролитом и встроенным датчиком температуры для глубоководных измерений, давление до 10 бар, влагозащищенное соединение IP67

- Аналоговые pH электроды общего назначения:

Совместимы с Multi 3320; pH/Cond 3320; pH/ion 3310, через адаптер IDS - c Multi 9620/9630 IDS; Multi 9310 (P) IDS (адаптеры ADA S7/IDS, ADA 94pH/IDS DIN/BNC); Multi 3620/3630/3510 IDS (только датчики с разъемом S7 через кабель ADA S7/IDS).

Таблица 6 - Аналоговые pH электроды общего назначения

Электрод	Описание
SenTix® 20, 21, 22	Необслуживаемый электрод с гелевым электролитом без температурного датчика, пластиковая диафрагма, разъемы S7, DIN, BNC
SenTix® 41, 42	Электрод с гелевым электролитом и встроенным датчиком температуры, пластиковая диафрагма разъемы DIN, BNC
SenTix® 60, 61, 62	Электрод для высокоточных измерений, керамическая диафрагма разъемы S7, BNC
SenTix® 81, 82	Электрод для высокоточных измерений со встроенным датчиком температуры, разъемы DIN/BNC
SenTix® 51, 52	Электрод в пластиковом корпусе с датчиком температуры, разъемы DIN, BNC
SenTix® 91	Электрод для высокоточных измерений со встроенным датчиком температуры, длина 170 мм, разъем DIN

Таблица 7 - pH электроды специального назначения

Электрод	Описание
SenTix® H	Электрод для сильнощелочных сред, разъем S7
SenTix® Sp, Sp-DIN	Электрод проникающего типа, разъемы S7, DIN
SenTix® Sur	Электрод для измерения pH поверхности, разъем S7
SenTix® Mic	Микроэлектрод, диаметр рабочей части 5 мм
SenTix® HW, HWD	Электрод для образцов с низкой удельной электропроводностью, разъемы S7, DIN
SenTix® Mic-D, Mic-B	Микроэлектрод, диаметр рабочей части 3 мм, разъемы DIN, BNC
SenTix® RJD	Необслуживаемый pH электрод со встроенным датчиком температуры, полимерный электролит, разъем DIN

2. ОВП электроды

- Цифровые (IDS) электроды ОВП

Только для моделей Multi 3320; pH/Cond 3320; pH/ion 3310 и цифровых приборов Multi 9620/9630 IDS; Multi 9310 IDS; Multi 3620/3630/3510 IDS (IDS электроды или аналоговые электроды без кабеля через адаптер ADA S7/IDS)

Таблица 8 - Цифровые (IDS) электроды ОВП

Электрод	Описание
SenTix® ORP-T 900	Комбинированный цифровой (IDS) ОВП электрод с платиновым чувствительным элементом, для цифровый (IDS) приборов, жидкий электролит 3 моль/л KCl
SensoLyt® 900 ORP-P	Комбинированный цифровой (IDS) ОВП электрод с полимерным электролитом для глубоководных измерений, давление до 10 бар, влагозащищенное соединение IP67
SenTix® ORP	Комбинированный ОВП электрод с платиновым чувствительным элементом, разъем S7
SenTix® Ag	Комбинированный ОВП электрод с серебряным чувствительным элементом, с жидким электролитом (2 моль/л KNO3 + 0,001 моль/л KCl) для аргентометрии, разъем S7
SenTix® Au	Комбинированный ОВП электрод с золотым чувствительным элементом, с жидким электролитом (3 моль/л KCl), разъем S7
SenTix® PtR	Комбинированный ОВП электрод с платиновым чувствительным элементом, с полимерным электролитом, разъем S7

3. Ионоселективные электроды: для моделей pH/ION 3310, pH/Cond 3320, Multi 3320, 9630/9620 через адаптер.

Таблица 9 - Ионоселективные индикаторные электроды, требуется электрод сравнения

Электрод	Описание
Ag/S 500	Ag/S ионоселективный индикаторный электрод, разъемы BNC, DIN
Br 500	Br ионоселективный индикаторный электрод, разъемы BNC, DIN
Ca 500	Ca ионоселективный индикаторный электрод, разъемы BNC, DIN
Cl 500	Cl ионоселективный индикаторный электрод, разъемы BNC, DIN
CN 500	CN ионоселективный индикаторный электрод, разъемы BNC, DIN
Cu 500	Cu ионоселективный индикаторный электрод, разъемы BNC, DIN
F 500	F ионоселективный индикаторный электрод, разъемы BNC, DIN
K 500	K ионоселективный индикаторный электрод, разъемы BNC, DIN
NO 500	NO₃ ионоселективный индикаторный электрод, разъемы BNC, DIN
R 503	Электрод сравнения с солевым мостиком, разъем «банан» 04 мм.

Таблица 10 - Комбинированные ионоселективные электроды

Электрод	Описание
Ag/S 800	Комбинированный Ag/S ионоселективный электрод, разъемы BNC, DIN
Br 800	Комбинированный Br ионоселективный электрод, разъемы BNC, DIN
Ca 800	Комбинированный Ca ионоселективный электрод, разъемы BNC, DIN
Cl 800	Комбинированный Cl ионоселективный электрод, разъемы BNC, DIN
CN 800	Комбинированный CN ионоселективный электрод, разъемы BNC, DIN
Cu 800	Комбинированный Cu ионоселективный электрод, разъемы BNC, DIN
F 800	Комбинированный F ионоселективный электрод, разъемы BNC, DIN
K 800	Комбинированный K ионоселективный электрод, разъемы BNC, DIN
NO 800	Комбинированный NO₃ ионоселективный электрод, разъемы BNC, DIN
DX 223 NA	Na ионоселективный стеклянный электрод
NH 500/2	Комбинированный газ-селективный электрод для определения аммиака

Таблица 11 - Адаптеры IDS

Адаптер	Описание
ADA S7/IDS	Кабель 1,5 м для подключения комбинированных электродов SenTix с разъемом S7 к цифровым приборам IDS
ADA 94pH/IDS DIN, BNC	Модуль расширения для ® Multi 9420/30 9630/20 для подключения аналоговых pH/ОВП/ИСЭ электродов с разъемами DIN, “банан” 4 мм или BNC.
IDS WLM-S	Беспроводной модуль для цифровых датчиков pH/ОВП/УЭП/О₂ без кабеля, только для Multi IDS 9630/9620, 3630/3620, 3510
IDS WLM-M	Приемник беспроводного модуля для Multi 9630/9620, 3630/3620, 3510 IDS

4. Датчики УЭП

Таблица 12 - Цифровые (IDS) датчики: только для моделей Multi 9620/9630 IDS; Multi 9310(P) IDS; Multi 3620/3630/3510 IDS

Датчик	Описание
TetraCon® 925	Четырехэлектродная ячейка с графитовыми электродами
LR 925/01	Двухэлектродная ячейка, электроды из нержавеющей стали
TetraCon® 925/C	Четырехэлектродная ячейка с графитовыми электродами, головка из стойкого пластика.
TetraCon® 925/LV	Четырехэлектродная ячейка с графитовыми электродами для малых объемов (2,5 мл) образца и вязких образцов, вилкообразная чувствительная часть

Таблица 13 - Аналоговые датчики: для моделей Multi 3320; pH/Cond 3320; pH/ion 3310

Датчик	Описание
TetraCon® 325	Четырехэлектродная ячейка с графитовыми электродами, встроенный датчик температуры.
KLE 325	Двухэлектродная ячейка с графитовыми электродами, встроенный датчик температуры.
LR 325/01	Двухэлектродная ячейка с электродами из нержавеющей стали со встроенным датчиком температуры, для особочистой воды, стеклянная проточная ячейка
TetraCon® 325 S	Четырехэлектродная ячейка с графитовыми электродами со встроенным датчиком температуры для пастообразный образцов

5. Оптический датчик растворенного кислорода: для моделей Multi 9630/9620 IDS, Multi 9310 (P) IDS, MultiLine® 3630/3620/3510 IDS: Датчик кислорода с оптическим сенсором FDO® 925
6. Гальванические датчики (общего назначения): только для Multi 3320

Таблица 14 - Гальванические датчики

Датчик	Описание
CellOx® 325	Датчик с гальваническим сенсором
DurOx® 325	Гальванический датчик для полевых измерений

7. Датчик мутности: для Multi 9630/9620, Multi 9310 и Multi 3630/3620/3510 IDS

Таблица 15 - Датчик мутности

Датчик	Описание
VisoTurb® 900-P	Цифровой датчик мутности с ИК сенсором, без кабеля

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение характеристики для моделей
Наименование характеристики	Multi 9620/9630 IDS	Multi 9310/ 9310Р IDS	Multi 3620/3630/3510 IDS	Multi 3320	pH/Cond 3320	pH/ion 3310
Диапазон измерений рН	от 0,0 до 14,0
Пределы допускаемой абсолютной погрешности измерений рН	±0,03
Диапазон измерений pX	от 0,0 до 14,0	-	-	от 0,0 до 14,0	-	от 0,0 до 14,0
Пределы допускаемой абсолютной погрешности измерений рХ	±0,5	-	-	±0,5	-	±0,5
Диапазон измерений ОВП, мВ	от -2000 до +2000
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ	±2,0
Диапазоны измерений УЭП, мкСм/см	от 1-10’¹ до 5П0⁵					-
Пределы допускаемой относительной погрешности измерений УЭП, %	±2					-
Диапазон измерений массовой концентрации растворенных солей (TDS), мг/дм³	от 0,5 до 2000,0					-
Пределы допускаемой относительной погрешности измерений TDS, %	±6,0					-

Наименование характеристики	Значение характеристики для моделей
Наименование характеристики	Multi 9620/9630 Multi 9310/ Multi 3620/3630/3510 IDS 9310Р IDS IDS	Multi 3320	pH/Cond 3320	pH/ion 3310
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм³	от 0,4 до 20,0		-	-
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм³	±0,4		-	-
Диапазон измерений мутности, ЕМФ	от 0 до 4000	-	-	-
Пределы допускаемой абсолютной погрешности измерений мутности, %	±(1+0,06-C_IBM )^1}	-	-	-
Диапазон измерений о температуры жидкости, С	от - 5 до +105
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, ^оС	±1,0

Примечание: 1)С_изм - измеренное значение характеристики

Таблица 3 - Технические характеристики

Наименование характеристики	Multi 9620/9630 IDS
Габаритные размеры, мм, не более	285 х 255х 80
Масса, кг, не более	2,5
Параметры источник питания: - напряжение, В - частота, Гц
Условия эксплуатации: -температура окружающего воздуха, °C -относительная влажность воздуха, %, не более
Средний срок службы, лет, не менее

Значение характеристики для модели
Multi 9310 IDS	Multi 931 OP IDS	Multi 3620/3630/3510 IDS, Multi 3320, pH/Cond 3320, pH/ion 3310
240 х 190 х 80	290 х 190 х 80	180 x 80 x 55
0,8	1,0	0,4
от 100 до 240		Батареи тип AA: 4x1,5 В
50/60		Батареи тип AA: 4x1,5 В
	от +5 до +55
	80
10

Техническая поддержка
