Номер по Госреестру СИ: 65360-16
65360-16 Анализаторы манометрические
(OxiTop)
Назначение средства измерений:
Анализаторы манометрические OxiTop (далее - анализаторы) предназначены для измерений биохимического потребления кислорода (БПК) в водных образцах и исследования аэробных/анаэробных процессов в природных, питьевых, сточных, очищенных водах и почве в лабораторных и производственных условиях.
Внешний вид.
Анализаторы манометрические
Рисунок № 1
Внешний вид.
Анализаторы манометрические
Рисунок № 2
Внешний вид.
Анализаторы манометрические
Рисунок № 3
Внешний вид.
Анализаторы манометрические
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.10.2021
Номер записи - 156731
ID в реестре СИ - 379131
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OxiTop С, OxiTop ОС-100, OxiTop ОС, OxiTop модель OxiTop С, OxiTop модель OxiTop IS6, OxiTop модель OxiTop IS, OxiTop мод. OxiTop C, OxiTop мод. OxiTop, OxiTop мод. IS12, OxiTop IS6 с датчиками №№ 17250170, 17250164, 17220009, 17250007, 17250003, 17250162, 17250273, 1725, OxiTop IS6, OxiTop IS12, OxiTop IS 12, Oxitop C, OxiTop, Oxi Top, inoLabOxiTop Oxi, ProfiLine Oxi, OxiTop, inoLab Oxi, ProfiLine Oxi, OxiTop, -,
Производитель
Изготовитель - Фирма "WTW Wissenschaftlich-Technische Werkstatten"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 706
Выдано извещений - 1
Кол-во периодических поверок - 309
Кол-во средств измерений - 364
Кол-во владельцев - 70
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№1442 от 2016.10.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы манометрические (OxiTop)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "WTW Wissenschaftlich-Technische Werkstatten"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45901-10 01.08.2015 |
Анализаторы промышленные многопараметрические, IQ SENSOR NET Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47448-11 03.08.2016 |
Анализаторы жидкости многопараметрические, inoLab, Multi, ProfiLine Multi Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47727-11 16.09.2016 |
Кондуктометры, inoLab Cond и ProfiLine Cond Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
47871-11 26.09.2016 |
pH-метры, inoLab, ProfiLine Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47879-11 26.09.2016 |
Оксиметры, inoLab Oxi, ProfiLine Oxi, OxiTop Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49093-12 18.01.2022 |
Анализаторы жидкости многопараметрические, inoLab Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54502-13 08.08.2018 |
Анализаторы промышленные многопараметрические, IQ Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56439-14 23.11.2023 |
Анализаторы промышленные многопараметрические с контроллерами, IQ (анализаторы) D IQ/S 182 и M IQ (контроллеры) Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
1 год | |
|
65360-16 06.10.2021 |
Анализаторы манометрические, OxiTop Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65948-16 14.12.2026 |
Анализаторы жидкости, WTW Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66487-17 26.01.2022 |
Спектрофотометры, PhotoLab Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы манометрические (OxiTop)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 46 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 14 | 0 | 8 | 0 | 14 | 0 | 8 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 0 | 4 | 1 | 5 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 66 | 0 | 31 | 0 | 19 | 0 | 19 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 78 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 78 | 0 | 48 | 0 | 48 | 0 | 48 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 99 | 0 | 60 | 0 | 34 | 0 | 34 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 1 | 1 | 0 | 1 | 1 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 87 | 0 | 57 | 0 | 87 | 0 | 57 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 14 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 19 | 0 | 14 | 0 | 13 | 0 | 13 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 23 | 0 | 17 | 0 | 23 | 0 | 17 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 13 | 0 | 7 | 0 | 10 | 0 | 7 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Анализаторы манометрические (OxiTop)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4618 | 5168 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3366 | 5168 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
17340 | 5168 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
4920 | 5168 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
5106 | 5168 |
Программное обеспечение
Измерительные головки Oxitop, Oxitop С и OxiTop (C/B) оснащены встроенным программным обеспечением (далее - ПО), которое защищено от чтения и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.
Контроллеры оснащены ПО, позволяющим собирать данные с анализатора, отображать их на дисплее, передавать на ПК, запускать и останавливать процесс измерения, выполнять вспомогательные функции. ПО контроллера защищено от изменения.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение для контроллера |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО, не ниже |
2.05 |
|
Цифровой идентификатор ПО |
- |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам манометрическим OxiTop
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па
Техническая документация изготовителя «WTW Wissenschaftlich-Technische Werkstatten», Германия.
Поверка
Поверка осуществляется по документу МП 80-241-2016 «ГСИ. Анализаторы манометрические OxiTop. Методика поверки», утвержденному ФГУП «УНИИМ» «08» августа 2016 г.Основные средства поверки:
- эталон единицы давления 1- го разряда по ГОСТ Р 8.840-2013 в диапазоне значений от 100 до 113300 Па с относительной погрешностью измерений не более ±0,5 %;
- стандартный образец биохимического потребления кислорода ГСО 8048-94 (аттестованное значение БПК в интервале (90-120) мг/дм3, относительная погрешность аттестованного значения ±5,0 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «WTW Wissenschaftlich-Technische Werkstatten», Германия
Dr.-Karl Slevogt-StraBe 1, В-82362, Weilheim, Germany
Tel: +49 (0) 881 183-100, Fax: +49 (0) 881 183-120
Е-mail: Info@WTW. com
Заявитель
ООО «ЭКОИНСТРУМЕНТ»
119049, г. Москва, Ленинский проспект, 6
Тел: (495) 745-22-90, 745-22-91
Факс: (495) 237-65-80
E-mail: mail@ecoinstrument.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия анализаторов - манометрический, суть которого заключается в измерении давления в герметично закрытой емкости с анализируемой пробой до и после инкубации. Для измерения давления в крышки емкостей встроены электронные датчики давления.
БПК рассчитывается как количество кислорода, потребленного в результате разложения органических компонентов в биохимическом процессе. БПК определяется по содержанию кислорода, которое необходимо для окисления находящихся в воде органических веществ в аэробных условиях в результате биохимических процессов.
В процессе аэробного разложения содержащихся в пробе органических веществ бактерии поглощают кислород и выделяют углекислый газ, поглощаемый щелочью, расположенной над уровнем жидкости, что, в свою очередь, вызывает уменьшение давления в емкости.
Анализаторы выпускаются трех моделей, отличающихся назначением, конструкцией и способом отображения результата. Модель Oxitop состоит из склянки и накручивающейся на нее измерительной головки, предназначенной для измерения БПК5 и позволяющей считывать текущие показания со встроенного экрана. Анализаторы моделей Oxitop C и Oxitop C/B состоят из склянки, измерительной головки и контроллера. Измерительные головки не имеют дисплея, результаты измерений считываются при помощи контроллера с ИК-интерфейсом. Измерительные головки Oxitop C и OxiTop C/B предназначены для измерения БПК, респирации почв, исследований аэробных и анаэробных процессов и работают вместе с контроллером ОС100 или ОС110. Измерительные головки Oxitop C/B предназначены для определения биогаза и проведения анализов аэробных/анаэробных процессов, выполнены из коррозионно стойких материалов и устойчивы к воздействию продуктов распада при проведении исследований.
Контроллеры выпускаются в двух модификациях: OC100 и OC110. Контроллер OC100 может использоваться только для измерения БПК, все остальные виды анализов (респирация почв, биоразлагаемость, биогаз, специальные методы с использованием разбавления и изменения объема пробы) доступны только с использованием ОС110.
Анализаторы поставляются комплектами, предназначенными для решения различных стандартных задач, либо отдельно.
Фотографии внешнего вида анализатора представлены на рисунках 1, 2 и 3. Фотография контроллера представлена на рисунке 4. Пломбировка анализаторов не предусмотрена. Внутреннее устройство анализаторов исключает доступ к измерительной системе.
S
ОхПор'
кх МО
■WWtwi
ОхПбР
Рисунок 3 -
Внешний вид
Рисунок 4 -Внешний вид контроллеров ОС100, OC110

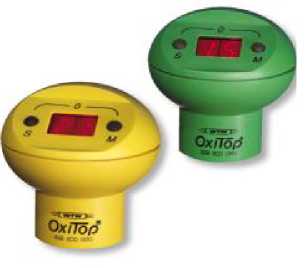

Рисунок 1 - Внешний вид моделей Oxitop
Рисунок 2 -
Внешний вид
модели
Oxitop C
модели
Oxitop C/B
Таблица 3
|
Наименование |
Количество, шт. |
|
Анализаторы |
6 или 12 |
|
Склянки для измерения |
6 или 12 |
|
У плотнения |
6 или 12 |
|
Перемешивающая платформа* |
1 |
|
Магниты для перемешивания* |
6 или 12 |
|
Вспомогательные принадлежности |
Комплект |
|
Реагенты |
комплект |
|
Контроллер OC100 или OC110** |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 80-241-2016 |
1 |
|
*Примечание 1. Возможно использование с перемешивающей платформой сторонних изготовителей. Не поставляется в комплектах для исследования биоразложения по методике ОЭСР **Примечание 2. Для анализаторов OxiTop-C и OxiTop-C/B | |
Таблица 2
|
Наименование характеристики |
Oxitop |
OxiTop-C (C/B) с OC100 |
OxiTop-C (C/B) ) с OC110 |
|
Диапазон измерений биохимического потребления кислорода без разбавлений (БПК), мг/дм3 |
от 2 до 40 |
от 2 до 40 |
от 2 до 40 |
|
Диапазон измерений биохимического потребления кислорода с разбавлениями (БПК), мг/дм3 |
от 2 до 4000 |
от 2 до 4000 |
от 2 до 400 000 |
|
Пределы допускаемой абсолютной погрешности измерений БПК в диапазоне от 2 до 10 мг/дм3 вкл., мг/дм3 |
±2 | ||
|
Наименование характеристики |
Oxitop |
OxiTop-C (C/B) с OC100 |
OxiTop-C (C/B) ) с OC110 |
|
Пределы допускаемой относительной погрешности измерений БПК в диапазоне св. 10 до 400 000 мг/дм3 вкл., % |
±20 | ||
|
Диапазон измерений абсолютного давления, гПа |
- |
от 500 до 1133 | |
|
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, гПа |
- |
±14 | |
|
Электропитание: Анализаторы: Контроллер |
батареи CR2430, 2х3В | Батареи AA (LR6) 3х1,5В | ||
|
Габаритные размеры анализаторов (длина х диаметр), мм |
69 х 70 | ||
|
Г абаритные размеры контроллера (ДхШхВ), мм |
- |
45 х 100 х 200 | |
|
Масса, анализатора, г |
95 | ||
|
Масса, контроллера, г |
- |
390 | |
|
Условия эксплуатации: Анализаторы о
|
от +15 до +25 80 | ||
|
Условия эксплуатации: Контроллер о
|
- |
от +5 до +50 80 | |
