Сведения о средстве измерений: 54502-13 Анализаторы промышленные многопараметрические

Номер по Госреестру СИ: 54502-13
54502-13 Анализаторы промышленные многопараметрические
(IQ)

Назначение средства измерений:
Анализаторы промышленные многопараметрические IQ (далее - анализаторы) предназначены для измерений состава и свойств природных, питьевых, промышленных и сточных вод: рН, ОВП (окислительно-восстановительного потенциала), мутности (массовой концентрации взвешенных частиц), химического потребления кислорода (ХПК), биохимического потребления кислорода (БПК), массовой концентрации: растворенного кислорода, нитритного и нитратного азота, аммонийного азота, фосфора ортофосфатного, общего органического углерода, удельной электрической проводимости, температуры жидкости.

сертификация программного обеспечения
Внешний вид. Анализаторы промышленные многопараметрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы промышленные многопараметрические
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 08.08.2018
Номер записи - 144559
ID в реестре СИ - 366959
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "WTW Wissenschaftlich-Technische Werkstatten"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - OW_14 Поверка в динамике по нескольким владельцам СИ
В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№916 от 2018.05.15 О переоформлении свидетельства об утверждении типа средства измерений № 54502 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии по объекту "Новый блок Абаканской ТЭЦ" ОАО "Енисейская ТГК (ТГК-13)" и внесении изменений в описание типа

№868 от 2013.08.07 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 54478-13 по 54502-13,46714-13,54303-13 по 54519-13,38440-13,54520-13 по 54532-13,21792-13,54533-13 по 54545-13,47555-13,54546-13)

№3090 от 2022.12.08 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Методы испытаний агропромышленной продукции на безопасность" (ТК 335)

Наличие аналогов СИ: Анализаторы промышленные многопараметрические (IQ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "WTW Wissenschaftlich-Technische Werkstatten"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
45901-10
01.08.2015
 Анализаторы промышленные многопараметрические, IQ SENSOR NET
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		ОТ
1 год
47448-11
03.08.2016
 Анализаторы жидкости многопараметрические, inoLab, Multi, ProfiLine Multi
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		ОТ
1 год
47727-11
16.09.2016
 Кондуктометры, inoLab Cond и ProfiLine Cond
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
47871-11
26.09.2016
 pH-метры, inoLab, ProfiLine
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		ОТ
1 год
47879-11
26.09.2016
 Оксиметры, inoLab Oxi, ProfiLine Oxi, OxiTop
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		ОТ
1 год
49093-12
18.01.2022
 Анализаторы жидкости многопараметрические, inoLab
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		ОТ
1 год
54502-13
08.08.2018
 Анализаторы промышленные многопараметрические, IQ
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		ОТ
1 год
56439-14
23.11.2023
 Анализаторы промышленные многопараметрические с контроллерами, IQ (анализаторы) D IQ/S 182 и M IQ (контроллеры)
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		1 год
65360-16
06.10.2021
 Анализаторы манометрические, OxiTop
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
65948-16
14.12.2026
 Анализаторы жидкости, WTW
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
66487-17
26.01.2022
 Спектрофотометры, PhotoLab
Фирма "WTW Wissenschaftlich-Technische Werkstatten" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
Отчет - ET_2 Средства измерений, применяемые в качестве эталонов

График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.

"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы промышленные многопараметрические (IQ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)		 РСТ
  • Нет модификации
    		•  3 0 3 0 1 0 1

    Стоимость поверки Анализаторы промышленные многопараметрические (IQ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ УРАЛТЕСТ
    Свердловская область     		10405 10405

    Программное обеспечение

    Анализаторы оснащены программным обеспечением , позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.

    Программное обеспечение анализатора заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.

    Идентификационные данные программного обеспечения

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии дентификации-онный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    DIQ/S 182

    Vers.

    3.XX

    -

    -

    MIQ/S 2020

    Vers.

    3.XX

    -

    -

    Уровень защиты программного обеспечения от непреднамеренных и

    преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа

    наносится на левую панель корпуса анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений представлена в руководстве по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам промышленным многопараметрическим IQ

    ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений рН ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей»

    ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия Техническая документация изготовителя «WTW Wissenschaftlich-Technische Werkstatten» (Германия).

    Поверка

    Поверка

    осуществляется по документу МП 30-241-2013 «ГСИ. Анализаторы промышленные многопараметрические IQ. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

    Эталонные средства измерений, используемые при поверке:

    - государственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации компонентов в твердых и жидких веществах и материалах на основе объемного титриметрического метода анализа ГВЭТ 176-1-2010 (диапазон измерений массовой доли компонентов в твердых и жидких веществах и материалах от 0,05 % до 100 %, относительное среднее квадратическое отклонение результата измерений S0 от 0,02 % до 0,4 % в зависимости от диапазона измерений, неисключенная относительная систематическая погрешность 0О от 0,34 % до 0,61 % в зависимости от диапазона измерений);

    • - буферные растворы 2-го разряда по ГОСТ 8.135-2004, воспроизводящие следующие значения рН: 1,65; 4,01; 12,65. Абсолютная погрешность ± 0,01;

    • - стандартные образцы удельной электрической проводимости ГСО 7377-97 -ГСО 7378-97 (удельная электрическая проводимость 12,9 мСм/м, 112,3 мСм/м; относительная погрешность аттестованного значения ± 0,25 % при Р=0,95);

    - стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале 4000 ЕМФ, относительная погрешность аттестованного значения ± 2,0 %);

    - стандартный образец состава нитрат ионов (ион NO3- ) ГСО 7863-2000 (массовая концентрация 1,0 г/дм3; относительная погрешность аттестованного значения ± 1,0 %);

    - стандартный образец состава нитрит ионов (ион NO2- ) ГСО 7862-2000 (массовая концентрация 1,0 г/дм3; относительная погрешность аттестованного значения ± 1,0 %);

    - стандартный образец состава ионов аммония (ион NH4+)  ГСО 7864-2000

    (массовая концентрация 1,0 г/дм3; относительная погрешность аттестованного значения ± 1,0 %);

    - стандартный образец химического потребления кислорода (ХПК ) ГСО 7425-97 (массовая концентрация 10000 мг/дм3, относительная погрешность аттестованного значения ± 1,5 %);

    - стандартный образец фосфат иона ГСО 7020-93 (массовая концентрация 0,1 г/дм3, относительная погрешность аттестованного значения 1,0 %);

    - стандартный образец состава газовой смеси O2-N2 ПГС 3713-87 (объемная доля кислорода в смеси 0,19 %, абсолютная погрешность аттестованного значения ±0,006 %);

    - стандартный образец состава газовой смеси O2-N2 ПГС 3723-87 (молярная доля кислорода в смеси от 3,000 % до 5,000 %, относительная погрешность аттестованного значения ± (-0,ГХ+0,8) %, где Х - молярная доля кислорода);

    • - стандартный образец состава газовой смеси O2-N2 ПГС 3729-87 (молярная доля кислорода в смеси от 10 % до 94 %, относительная погрешность аттестованного значения ± (-0,003^X+0,32) %, где Х - молярная доля кислорода);

    • - калий фталевокислый кислый квалификации «хч» по ТУ 6-09-0934-81;

    • -  гигрометр Rotronic модификации «HydroLog»  (диапазон измерений

    относительной влажности от 0 до 100 %, абсолютная погрешность 1%, диапазон измерений температуры от минус 40 до 85 оС, абсолютная погрешность 0,2 оС);

    • - весы лабораторные I (специального) класса точности по ГОСТ Р 53228-2008.


    Изготовитель

    «WTW Wissenschaftlich-Technische Werkstatten» (Германия), Dr.-Karl Slevogt-StraBe 1, В-82362б Weilheim, Tel: +49 (0) 881 183-100, Fax: +49 (0) 881 183-120.

    Заявитель

    Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ» (ООО «ЭКОИНСТРУМЕНТ»), 119049, г. Москва, Ленинский проспект, 6, к. 756, Тел: (495) 745-22-90, 745-22-91, Факс: (495) 237-65-80, E-mail: mail@ecoinstrument.ru.

    Испытательный центр

    Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии», (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.
    Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11.

    Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков, в зависимости от значения измеряемых показателей.

    Анализаторы состоят из блока регистрации и управления контроллера (IQ SENSOR NET 2020 XT USB или DIQ/S 182 ХТ-4) и подключаемых к ним модулей и измерительных датчиков проточного, погружного или вставного исполнений со сменными сенсорами и соединительными кабелями. Контроллеры программируются и управляют процессом измерения в соответствии с поставленными задачами (текущие измерения, мониторинг и т.д.).

    К контроллерам IQ возможно подключение нескольких датчиков для измерения соответствующих параметров или автоматических модулей.

    • •     Датчик AmmoLyt 700 IQ предназначен для измерения массовой концентрации аммонийного азота и температуры.

    • •     Датчики FDO 700 IQ SW, TriOxmatic 702 IQ предназначены для измерения массовой концентрации растворенного кислорода и температуры.

    • •     Датчик NitraLyt Plus 700 IQ предназначен для измерения массовой концентрации нитратного азота и температуры.

    • •     Датчик NitraVis 700 IQ предназначен для измерения нитратного азота и общего содержания твердых взвешенных частиц.

    • •     Датчики SensoLyt 700 IQ и SensoLyt 700 IQ SW предназначены для измерения рН (ОВП) и температуры.

    • •     Датчик VARiON 700 IQ предназначен для измерения массовой концентрации аммонийного и нитратного азота, температуры.

    • •     Датчик ViSolid 700 IQ предназначен для измерения массовой концентрации твердых взвешенных частиц.

    • •     Датчик VisoTurb 700 IQ предназначен для измерения мутности и массовой концентрации взвешенных частиц.

    • •     Датчик Tetracon 700 IQ предназначен для измерения удельной элекрической проводимости и температуры.

    • •     Датчик NiCaVis 700/X IQ предназначен для измерения массовой концентрации нитраного азота, химического потребления кислорода (ХПК) или массовой концентрации общего органического углерода или биохимического потребления кислорода (БПК) в зависимости от настроек.

    • •     Датчик Tetracon 700 IQ предназначен для измерения удельной элекрической проводимости (УЭП) и температуры.

    • •     Датчик CarboVis 700/X IQ (TS) предназначен для измерения массовой концентрации твердых взвешенных частиц, химического потребления кислорода (ХПК) или массовой концентрации общего органического углерода или биохимического потребления кислорода (БПК) в зависимости от настроек.

    • •    Модуль MIQ/C6 с шестиканальным токовым выходом для системы DIQ/2 182 XT-4 обеспечивает выходной сигнал тока в системе IQ.

    • •    Вентильный модуль MIQ/CHV PLUS обеспечивает работу переключаемого клапана для подачи сжатого воздуха на чистящие головки датчика.

    • •     Модуль токового входа MIQ/IC2 обеспечивает два токовых выхода 0.4...20 мА для системы IQ для подсоединения внешних измерительных приборов через их токовый выход.

    • •     Модуль MIQ/JBR предназначен для усиления сигнала и устанавливается. если суммарная длина кабелей превышает 1000 м. Для усиления сигнала данный модуль делит IQ на два диапазона дальности распространения сигналов. В системе IQ можно установить до двух модулей усиления сигнала. Это обеспечивает работу анализатора при суммарной длине кабелей до 3000 м.

    • •     Модуль - разветвитель MIQ/JB предназначен для разветвления системы (объединение нескольких анализаторов в системе). увеличения количества подключаемых датчиков.

    • •     Модуль MIQ/R6 оснащен шестью релейными выходами. к которым возможно произвести подключение датчиков. Подключенные релейные выходы используются для контроля и управления датчиками или для вывода результатов измерений.

    • •    Комбинированный модуль MIQ/CR3 и DIQ/CR3 имеет три токовых вывода и три релейных вывода. К токовым и релейным выводам можно подключить датчики для контроля или передачи результатов измерений. Свободные релейные выводы используются для общего контроля.

    • •     Модуль питания MIQ/24V обеспечивает рабочее напряжение для системы IQ SENSOR NET. Возможна установка до трех модулей питания. Число модулей MIQ/24V зависит от числа датчиков в системе и их энергоемкости. а также потерь в кабелях системы IQ SENSOR NET.

    • •     Модуль MIQ/(A-) MOD расширяет архитектуру системной связи за счет интерфейса Modbus. через который можно получить данные датчика через протокол Modbus RTU и подключить анализатор к персональному компьютеру для передачи данных.

    • •     Модуль MIQ/(A-) PR расширяет архитектуру системной связи за счет интерфейса для подключения к ведущему устройству PROFIBUS (например. к персональному компьютеру).

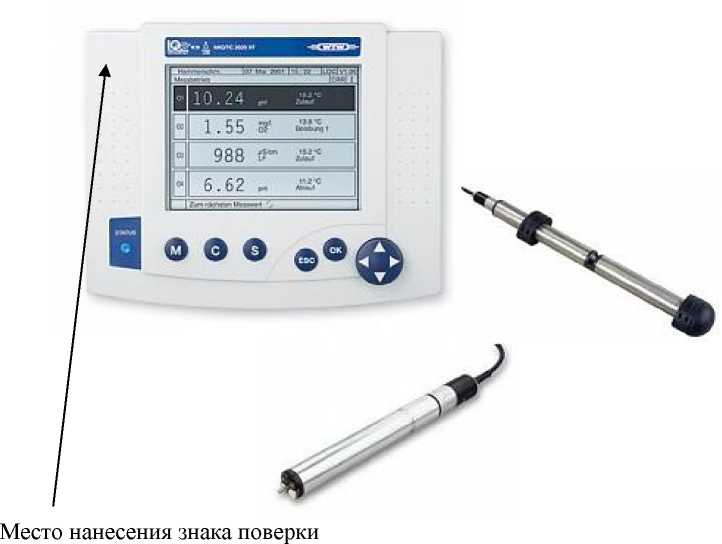

    Фотография внешнего вида анализатора представлена на рисунке 1.

    Внешний вид. Анализаторы промышленные многопараметрические (IQ), http://oei-analitika.ru

    Рисунок 1


    В комплект поставки анализаторов IQ входят:

    • - контроллер MIQ/TC 2020 X или контроллер DIQ/S 182 XT-4 (в соответствии с заказом);

    • - модули (в соответствии с заказом);

    • - измерительные датчики (в соответствии с заказом);

    • - запасные части;

    • - Эксплуатационная документация:

    • - руководства по эксплуатации включающие:

    • - руководство по монтажу и эксплуатации анализатора;

    • - руководства по монтажу и эксплуатации измерительных датчиков;

    • - иллюстрированные руководства по установке и эксплуатации модулей;

    • - инструкции по настройке интерфейсов анализаторов;

    • - методика поверки МП 30-241-2013.


    Наименование характеристик

    Значения характеристик

    1

    2

    Диапазоны измерений:

    - рН

    от 1,0 до 14,0

    - мутности, ЕМФ/NTU

    от 0,1 до 4000,0

    - массовой концентрации, мг/дм3:

    растворенного кислорода c датчиком FDO 700 IQ SW; растворенного кислорода c датчиком TriOxmatic 702 IQ нитратного азота;

    нитритного азота; аммонийного азота;

    фосфора ортофосфатного

    от 0,1 до 20,0

    от 0,1 до 60,0 от 0,05 до 1000

    от 0,05 до 80 от 0,2 до 1000 от 0,15 до 150

    - массовой концентрации общего органического углерода, г/дм3

    от 0,05 до 20,0

    - химического потребления кислорода (ХПК), мг/дм3

    от 1 до 10000

    - температуры жидкости, С

    от минус 5 до 60

    - удельной электрической проводимости (УЭП), мСм/см

    от 6 до 200

    Диапазон показаний массовой концентрации взвешенных частиц, мг/дм3

    от 0,1 до 100000

    Диапазон показаний массовой концентрации БПК, мг/дм3

    от 1 до 8000

    Диапазон показаний ОВП, мВ

    от минус 2000 до 2000

    Диапазон показаний уровня осадка, м

    от 0,4 до 15

    Пределы допускаемой абсолютной погрешности измерений рН

    ± 0,03

    Пределы допускаемой относительной погрешности измерений мутности, %, в диапазонах:

    от 0,1 до 2000 вкл.

    св. 2000 до 4000 вкл.

    ± 6

    ± 4

    Пределы допускаемой абсолютной погрешности измерений массовой концентрации, мг/дм3:

    • - растворенного кислорода (для датчиков FDO 700 IQ SW и

    TriOxmatic 702 IQ)

    • - нитратного азота

    • - нитритного азота

    • - аммонийного азота

    • - фосфора ортофосфатного

    ±(0,2 + 0,05-С)

    ± (0,05 + 0,05- С)

    ± (0,05 + 0,05- С)

    ± (0,05 + 0,05- С)

    ± (0,05 + 0,05- С)

    Пределы допускаемой абсолютной погрешности измерений массовой концентрации общего органического углерода, г/дм3

    ± 0,2-С

    Пределы допускаемой относительной погрешности измерений химического потребления кислорода (ХПК), %

    ± 20

    Пределы допускаемой относительной погрешности измерений удельной электрической проводимости, %

    ± 3,0

    Пределы допускаемой абсолютной погрешности измерений 0

    температуры жидкости, С

    ±1

    Габаритные размеры, мм (Д*Ш*В), не более:

    • - DIQ/S 182 XT

    • - IQ SENSOR NET 2020 XT USB

    144x100x144

    210x37x170

    1

    2

    Масса, кг, не более

    - DIQ/S 182 XT-4

    0,7

    - IQ SENSOR NET 2020 XT USB

    0,9

    Параметры источника питания анализатора: Входное напряжение, В

    220±22

    Частота, Гц

    от 50 до 60

    Потребляемая мощность, В •А, не более

    2000

    Условия эксплуатации:

    - температура окружающего воздуха, оС

    от минус 20 до 55

    - относительная влажность воздуха, %, не более

    80

    Примечание - С - среднее арифметическое значение результатов измерений характеристики.


    Ссылки на другие типы СИ

    1. 46137-10 Мосты тензометрические изме...
    2. 31857-06 Счетчики электрической энер...
    3. 75705-19 Измерители для проверки эле...
    4. 80210-20 Система автоматизированная ...
    5. 49706-12 Счетчики газа объемные диаф...
    6. 9093-83 Рефрактометры
    7. 14082-97 Счетчики газа турбинные
    8. 85119-22 Резервуары стальные горизон...
    9. 87485-22 Комплексы для измерений габ...
    10. 81274-21 Счетчики
    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
