Номер по Госреестру СИ: 66396-17
66396-17 Счётчики аэрозольных частиц
(MetOne мод. 3400, HHPC)
Назначение средства измерений:
Счётчики аэрозольных частиц MetOne моделей 3400, HHPC (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе и неагрессивных газах.

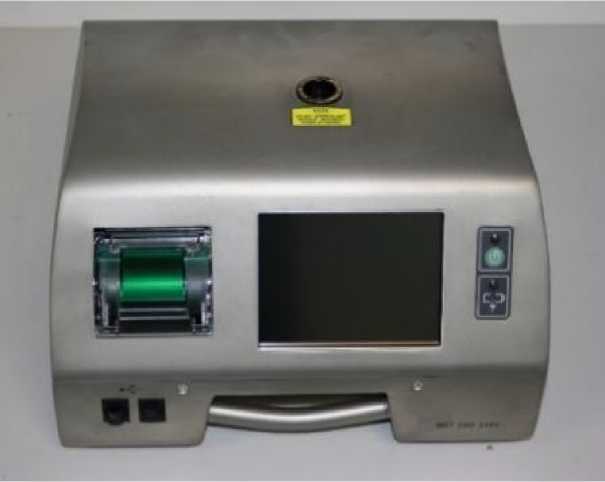

Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1

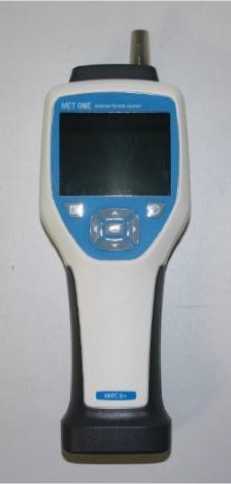

Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 2
Программное обеспечение
Счётчики имеют встроенное и автономное программное обеспечение (ПО).
Встроенное ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Автономное ПО предназначено для сбора, отображения и хранения результатов измерений на внешних носителях.
Системы имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
Автономное ПО |
Встроенное ПО | ||
Все модели |
модель HHPC |
модель 3400 | |
Идентификационное наименование ПО |
PortAll |
- |
- |
Номер версии (идентификационный номер) ПО |
версия не ниже 2 |
версия не ниже 1.5 |
версия не ниже 4.0 |
Цифровой идентификатор ПО |
75410fa8b98667635d0 1f8fbf4e68016 (MD5) |
Расчёт не предусмотрен |
Знак утверждения типа
Знак утверждения типананосится на корпус счётчика с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам аэрозольных частиц MetOne моделей 3400, HHPC
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Техническая документация фирмы «Beckman Coulter, Inc.».
Поверка
Поверкаосуществляется по документу Р 50.2.047-2005 «ГСИ. Счётчики аэрозольных частиц. Методика поверки», идентификационные данные программного обеспечения приведены в руководстве по эксплуатации (раздел «Подтверждение соответствия программного обеспечения»).
Основные средства поверки: рабочие эталоны единицы счётной концентрации аэрозольных частиц в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ±10 %.
Допускается применение иных средств поверки, не уступающих указанным по метрологическим характеристикам.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Beckman Coulter, Inc.», США
Юридический адрес: 250 South Kraemer Boulevard, Brea CA 92821-6232
Телефон: (714) 993-5321, (800) 526-3821; факс: (800) 232-3828
Web-сайт: http://www.beckmancoulter.com; E-mail: info@beckman.com
Производственная площадка:
Фирма «Hach Company», США
Юридический адрес: 5600 Lindenbergh Dr, Loveland, CO 80538
Заявитель
Общество с ограниченной ответственностью «АкваАналитикс» (ООО «АкваАналитикс») ИНН: 7733624235
Юридический адрес: 125222, г. Москва, ул. Рословка, д. 6, корп. 1
Телефон/факс: (495) 162-05-96
Web-сайт: http://www.aquaanalytics.ru; E-mail: info@aquaanalytics.ru
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия счётчиков основан на регистрации оптического излучения. Луч, формируемый лазерным модулем, попадает в измерительную камеру и рассеивается аэрозольными частицами, пересекающими луч. Рассеянное излучение регистрируется фотоприёмником. Интенсивность рассеянного аэрозольными частицами излучения пропорциональна размеру частиц, а количество регистрируемых фотоприёмником импульсов определяет число аэрозольных частиц.
Конструктивно счётчики выполнены в виде одного блока. Прокачка пробы аэрозольных частиц осуществляется встроенным вакуумным насосом. Для определения объёмного расхода пробы используется встроенный расходомер.
Счётчики могут выпускаться в следующих исполнениях, отличающихся номинальным значением объёмного расхода пробы, каналами регистрации размеров частиц, типом источника излучения (лазерного модуля):
-
- исполнения модели 3400: 3411, 3413, 3415, 3423, 3425, 3445;
-
- исполнения модели HHPC: HHPC 2+, HHCP 3+, HHPC 6+.
Управление счётчиками осуществляется с помощью сенсорного дисплея или кнопок.
Результаты измерений могут выводиться на экран, либо в печатной форме с помощью интегрированного термопринтера (только в модели 3400). Данные представляются в виде дифференциальных и интегральных значений счётной концентрации частиц по каналам регистрации размеров частиц.
На рисунке 1 изображён внешний вид счётчиков. Счётчики являются сложными электротехническими изделиями, ввиду чего внутренние элементы конструкции не позволяют осуществить несанкционированное вмешательство, которое может привести к искажению результатов измерений. Пломбировка корпуса не предусмотрена.
Модель HHPC
Рисунок 1 - Общий вид счётчиков аэрозольных частиц MetOne
Модель 3400
Таблица 4
Наименование |
Количество |
Счётчик аэрозольных частиц MetOne |
1 шт. |
Автономное ПО1 |
1 шт. |
Комплект принадлежностей2 |
1 комп. |
Руководство по эксплуатации |
1 экз. |
Методика поверки Р 50.2.047-2005 |
1 экз. |
Примечание:
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений счётной концентрации аэрозольных частиц, частиц/дм3
|
от 100 до 17000 от 100 до 20000 от 100 до 10000 от 100 до 50000 от 100 до 140000 |
Пределы допускаемой относительной погрешности измерений счётной концентрации аэрозольных частиц, % |
±20 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальный объёмный расход, дм3/мин. 1) модель 3400, исполнения: - 3411 |
28,3±1,4 |
- 3413, 3415 |
28,3±1,4 |
- 3423, 3425 |
50,0±2,5 |
- 3445 |
100±5 |
2) модель HHPC (исполнения HHPC 2+, HHPC 3+, HHPC 6+) |
2,83±0,14 |
Наименование характеристики |
Значение |
Параметры электрического питания: 1) модель 3400 | |
|
24 |
2) модель HHPC | |
|
12 |
Потребляемая мощность, В-А, не более 1) модель 3400 |
80 |
2) модель HHPC |
30 |
Габаритные размеры (высота х ширина х длина), мм, не более 1) модель 3400 (исполнение 3411) |
330 х 560 х 230 |
2) модель 3400 (исполнения 3413, 3415, 3423, 3425, 3445) |
318 х 254 х 203 |
3) модель HHPC |
272 х 99 х 54 |
Масса (без аккумуляторной батареи), кг, не более 1) модель 3400, исполнения: | |
- 3411 |
16,0 |
- 3413, 3415 |
7,6 |
- 3423, 3425 |
8,4 |
- 3445 |
8,7 |
2) модель HHPC (исполнения HHPC 2+, HHPC 3+, HHPC 6+) |
0,7 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +40 |
- относительная влажность, % |
от 10 до 70 |
- атмосферное давление, кПа |
от 84 до 107 |
Средний срок службы, лет |
5 |
Наработка на отказ, ч, не менее |
5000 |
