Номер по Госреестру СИ: 79290-20
79290-20 Анализаторы размеров частиц
(LS 13 320 XR)
Назначение средства измерений:
Анализаторы размеров частиц LS 13 320 XR (далее - анализаторы) предназначены для измерений размеров частиц в суспензиях, эмульсиях и порошковых материалах.
Внешний вид.
Анализаторы размеров частиц
Рисунок № 1
Внешний вид.
Анализаторы размеров частиц
Рисунок № 2
Общие сведения
Дата публикации - 19.10.2020
Срок свидетельства - 22.09.2025
Номер записи - 178540
ID в реестре СИ - 1383000
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнения MW, LS 13 320 XR,
Производитель
Изготовитель - Фирма "Beckman Coulter, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1563 от 2020.09.22 об утверждении типа средств измерений_19 шт
Наличие аналогов СИ: Анализаторы размеров частиц (LS 13 320 XR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Beckman Coulter, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24780-03 01.05.2008 |
Спектрофотометры, DU 520, DU 530, DU 800 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24780-09 01.08.2014 |
Спектрофотометры, DU 720, DU 730, DU 800 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
24841-03 01.05.2008 |
Хроматографы жидкостные, System GOLD Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24841-09 01.11.2014 |
Хроматографы жидкостные, System GOLD Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
25268-03 01.08.2008 |
Анализаторы удельной поверхности, SA 3100 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25274-03 01.08.2008 |
Анализаторы размеров частиц, Z1, Z2, Multisizer 3 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25275-03 01.08.2008 |
Анализаторы размеров частиц, DELSA 440SX, N5 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25276-03 01.08.2008 |
Анализаторы размеров частиц лазерные, LS 13320, LS 100Q, LS 230 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28730-05 01.03.2010 |
pH-метры, Ф (мод. Ф240, Ф250, Ф255, Ф260, Ф265, Ф295, Ф340, Ф350, Ф360, Ф390, Ф660, Ф690) Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29183-05 01.06.2010 |
Анализаторы глюкозы, GLUCO-2 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29360-05 01.07.2010 |
Анализаторы креатинина, Creatinine Analyzer 2 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29656-05 01.08.2010 |
Анализаторы мочевины одноканальные, BUN Analyzer 2 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31191-06 01.04.2011 |
Анализаторы биохимические, SYNCHRON Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
34124-07 01.04.2012 |
Анализаторы гематологические, Coulter LH 500 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
42486-09 01.01.2015 |
Анализаторы удельной поверхности, SA 3100 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45174-10 01.08.2015 |
Анализаторы размеров частиц лазерные, DelsaNano Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45175-10 01.08.2015 |
Анализаторы размеров частиц лазерные, LS 13320 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51458-12 22.10.2017 |
Системы капиллярного электрофореза, P/ACE™ MDQ и PA 800 plus Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51660-12 |
Анализатор частиц, Multisizer 3-Э Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54272-13 07.06.2023 |
Анализаторы размеров частиц, Multisizer Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
66396-17 19.01.2027 |
Счётчики аэрозольных частиц, MetOne мод. 3400, HHPC Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71158-18 21.05.2024 |
Анализаторы общего органического углерода, Anatel PAT700, Anatel ТОС600 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71215-18 21.05.2023 |
Анализаторы общего органического углерода, QbD 1200 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79290-20 22.09.2025 |
Анализаторы размеров частиц, LS 13 320 XR Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Анализаторы размеров частиц (LS 13 320 XR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы размеров частиц (LS 13 320 XR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО используется для обеспечения функционирования анализаторов, выполнения измерений. Автономное ПО используется для управления анализаторами, получения, отображения и хранения результатов измерений. Уровень защиты встроенного ПО - «средний»; автономного ПО - «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Встроенное ПО |
Автономное ПО | |||
|
основной блок |
модуль ULM |
модуль DPS | ||
|
Идентификационное наименование ПО |
- |
- |
- |
ADAPT |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.Х.Х |
1.Х.Х |
1.Х |
1.Х.Х |
Знак утверждения типа
Знак утверждения типананосится на корпус анализатора с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц LS 13 320 XR
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 242-2378-2020 «ГСИ. Анализаторы размеров частиц LS 13 320 XR. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» «20» мая 2020 г.
Основные средства поверки:
СО гранулометрического состава ОГС-01ЛМ (монодисперсный полистирольный латекс), ГСО 10042-2011; относительная погрешность аттестованного значения ±5 % (для D50);
СО гранулометрического состава порошкообразного материала КМК-035, ГСО 105772015; относительная погрешность аттестованного значения ±7 % (для D10), ±5 % (для D50) и ±6 % (для D90 );
СО гранулометрического состава порошкообразного материала КМК-160, ГСО 105812015, относительная погрешность аттестованного значения ±7 % (для D10), ±5 % (для D50) и ±6 % (для D90 );
СО гранулометрического состава СМС-650, ГСО 10207-2013; относительная
погрешность аттестованного значения ±5 % (для D50);
СО гранулометрического состава СМС-3000, ГСО 10123-2012; относительная
погрешность аттестованного значения ±5 % (для D50).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик анализаторов с требуемой точностью.
Знак поверки наносится на корпус анализатора и (или) на свидетельство о поверке.
Изготовитель
Beckman Coulter, Inc., США Адрес: 250 South Kraemer Boulevard, Brea California 92821-6232 Телефон/факс: +1 (714) 993-5321
Web-сайт: www.beckmancoulter.com
E-mail: beckman.ru@beckman.com
Заявитель
Общество с ограниченной ответственностью «Бекмен Культер»
(ООО «Бекмен Культер»)
ИНН 7710745138
Адрес: 109004, г. Москва, ул. Станиславского, д. 21, стр. 3
Телефон: +7 (495) 228-67-00
Web-сайт: www.mybeckman.ru
E-mail: beckman.ru@beckman.com
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия анализаторов - оптический. Луч, формируемый источником излучения (полупроводниковый лазер, длина волны 785 нм), попадает в кювету, где рассеивается находящимися на его траектории частицами и под разными углами регистрируется с помощью многоэлементного детектора. По полученной зависимости интенсивности излучения от угла рассеяния осуществляется вычисление размеров частиц.
Дополнительно для определения размеров частиц нанометрового диапазона применяется метод регистрации дифференциальной интенсивности рассеяния поляризованного света (PIDS. Поляризованный луч, формируемый источником излучения (вольфрамовая лампа) и набором поляризационных светофильтров (длины волн 470, 615 и 900 нм), попадает в кювету, где рассеивается находящимися на его траектории частицами, причём направление поляризации луча изменяется попеременно (горизонтальное и вертикальное). По полученным зависимостям интенсивности излучения от угла рассеяния и разности между интенсивностями при различных направлениях поляризации осуществляется вычисление размеров частиц.
Анализаторы выпускаются в двух исполнениях: обычном (исполнение SW) и дополнительно реализующем метод PIDS (исполнение MW). В зависимости от исполнения наименование модели содержит дополнительную буквенную индексацию.
Конструктивно анализатор выполнен в едином блоке, в котором размещается система диспергирования анализируемых проб, оптико-аналитическая система, электронные и механические компоненты управления. Система диспергирования представляет собой сменные модули, встраиваемые в блок анализатора, соответственно для жидкостного (ULM) или воздушного диспергирования (DPS). При работе с модулем ULM диспергированная в жидкости анализируемая проба из смесительной ёмкости многократно прокачивается через кювету с помощью встроенного центробежного насоса. После окончания измерений жидкость удаляется из тракта. Опционально модуль UML может оснащаться ультразвуковым зондом диспергирования. При работе с модулем DPS диспергированная в потоке воздуха анализируемая проба прокачивается через кювету посредством внешнего вакуумного пылесборника.
Управление анализаторами осуществляется с помощью персонального компьютера со специализированным программным обеспечением посредством интерфейса USB. Результаты измерений представляются в виде дифференциальных и интегральных значений размеров частиц и долевом распределении частиц по размерам.
Электрическое питание осуществляется от сети переменного тока.
Общий вид анализаторов и место нанесения знака поверки изображены на рисунке 1. Пломбировка корпуса не предусмотрена.

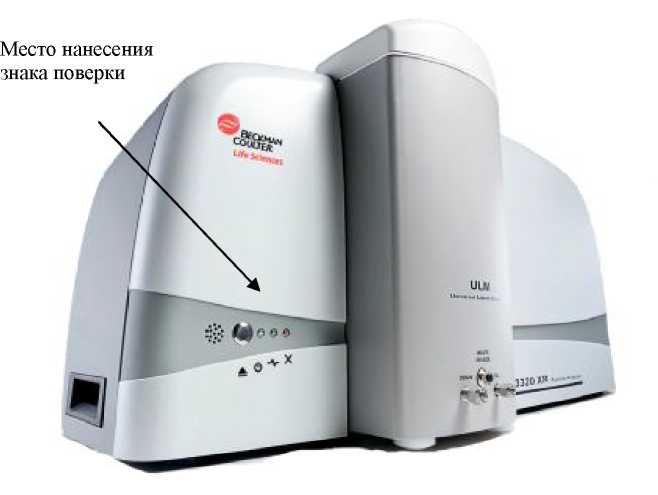

а) анализатор с модулем ULM

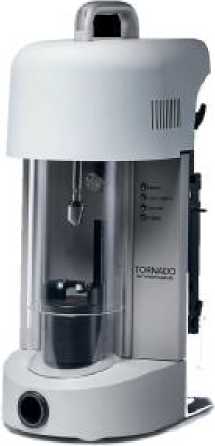

б) модуль DPS
