Номер по Госреестру СИ: 51660-12
51660-12 Анализатор частиц
(Multisizer 3-Э)
Назначение средства измерений:
Анализатор размеров частиц Multisizer 3-Э (далее - анализатор Multisizer 3-Э) предназначен для измерения дисперсных параметров (размеров частиц, счетной концентрации частиц) суспензий, эмульсий, порошкообразных материалов.

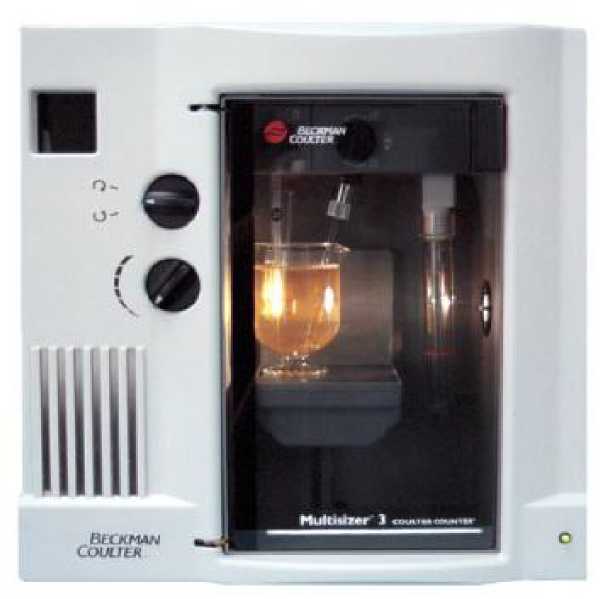

Внешний вид.
Анализатор частиц
Рисунок № 1
Программное обеспечение
Управление анализатором Multisizer 3-Э осуществляется с помощью автономного программного обеспечения «Multisizer 3».
Программное обеспечение позволяет устанавливать режимы измерений, производить сбор, обработку, передачу, сохранение и удаление данных, полученных с помощью анализатора, проводить настройку параметров отображения и записи результатов измерений.
Анализатор Multisizer 3-Э имеет защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.
Метрологически значимой частью ПО «Multisizer 3» является модуль «multi32.exe». Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Multisizer 3 |
multi32 |
3 |
12313c55e50e83728ea2 d766b3fd8fb3 |
MD5 |
Влияние программного обеспечения «Multisizer 3» на метрологические характеристики анализатора Multisizer 3-Э учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель анализатора Multisizer 3 и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы размеров частиц Multisizer 3-Э. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору размеров частиц Multisizer 3-Э
1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу «Анализатор размеров частиц Multisizer 3-Э. Методика поверки МП 242-1296-2012», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «26» июня 2012 г.
Основные средства поверки: микроскоп оптический МКТФ-1 в комплекте со штриховой мерой типа «Объект-микрометр ОМП» в составе Государственного специального эталона единицы массовой концентрации частиц в аэродисперсных средах ГЭТ 164-2003.
Изготовитель
фирма «Beckman Coulter Inc.»
Адрес: 11800 SW 147th Ave., Miami, FL 33196 USA
Заявитель
ООО «Бекмен Культер»
Адрес: 109004, г. Москва, ул. Станиславского, д. 21, стр. 3
Тел. (495) 984 6730, факс (495) 984 6731, http://www.beckmancoulter.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», 190005, Санкт-Петербург, Московский пр., 19
Тел: (812) 251-76-01, факс: (812) 713-01-14, http://www.vniim.ru
Принцип действия анализатора Multisizer 3-Э основан на кондуктометрическом методе, заключающемся в регистрации изменения электропроводности электролита при прохождении частиц через отверстие в апертурной трубке, диаметр которого выбирается с учетом размера анализируемых частиц.
Перед измерением кювета и апертурная трубка с электродом заполняются электролитом. Анализируемый образец диспергируется в кювете, устанавливаемой в кюветное отделение анализатора. Отбор пробы осуществляется посредством разряжения, создаваемого в трубке при перемещении плунжера шприца-дозатора. При прохождении частицы через отверстие в трубке происходит изменение сопротивления между электродами, что приводит к возникновению импульса напряжения, амплитуда которого пропорциональна размеру частицы, а количество импульсов определяет количество частиц.
Количество апертурных трубок с различными диаметрами отверстий выбирается с учетом специфики конкретной измерительной задачи.
Конструктивно анализатор Multisizer 3-Э состоит из одного блока.
Рис. 1. Внешний вид анализатора Multisizer 3-Э
Комплектность поставки анализатора Multisizer 3-Э приведена в таблице 2.
Таблица 2
№ п/п |
Наименование |
Количество |
1 |
Анализатор размеров частиц Multisizer 3-Э, зав. № AT39098 |
1 шт. |
2 |
Методика поверки МП № 242-1296-2012 |
1 экз. |
3 |
Руководство по эксплуатации |
1 экз. |
-
1. Канал измерений размеров частиц:
от 0,4 до 1200 ± 4
от 5 до 1014 ± 8 34
450 х 430 х 635
250
-
1.1. Диапазон измерений, мкм
-
1.2. Пределы допускаемой относительной погрешности, %
-
-
2. Канал измерений счетной концентрации частиц:
2.1. Диапазон измерений, см-3
-
2.2. Пределы допускаемой относительной погрешности, %
-
3. Масса, кг
-
4. Габаритные размеры, Д х Ш х В, мм
-
5. Потребляемая мощность, В-А
6.
7.
Электрическое питание: напряжение 220 (+ 33; -33) В, частота (50 ± 1) Гц. Условия эксплуатации:
8.
9.
- диапазон температуры окружающей среды |
от 15 до 25 0С; |
- диапазон относительной влажности |
от 10 до 80 %; |
- диапазон атмосферного давления |
от 84 до 106,7 кПа. |
Наработка на отказ, ч. |
5000. |
Средний срок службы, лет |
10. |
