Номер по Госреестру СИ: 54272-13
54272-13 Анализаторы размеров частиц
(Multisizer)
Назначение средства измерений:
Анализаторы размеров частиц Multisizer моделей Multisizer 3, Multisizer 4 (далее -анализаторы Multisizer) предназначены для измерения дисперсных параметров (размеров частиц, счётной концентрации частиц) суспензий, эмульсий, порошкообразных материалов.
Внешний вид.
Анализаторы размеров частиц
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 07.06.2023
Номер записи -
ID в реестре СИ - 366710
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, модели Multisizer 4E, модели Multisizer 4, модели Multisizer 3, Анализатор размеров частиц Multisizer мод. Multisizer 4, Multisizer,
Производитель
Изготовитель - Фирма "Beckman Coulter, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 6
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1421 от 2016.09.27 О внесении изменений в описание типа на анализаторы размеров частиц Multisizer
№1110 от 2018.06.07 О продлении срока действия свидетельсв об утверждении типа средств измерений
№2601 от 2018.12.07 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Анализаторы размеров частиц (Multisizer)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Beckman Coulter, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24780-03 01.05.2008 |
Спектрофотометры, DU 520, DU 530, DU 800 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24780-09 01.08.2014 |
Спектрофотометры, DU 720, DU 730, DU 800 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
24841-03 01.05.2008 |
Хроматографы жидкостные, System GOLD Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24841-09 01.11.2014 |
Хроматографы жидкостные, System GOLD Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
25268-03 01.08.2008 |
Анализаторы удельной поверхности, SA 3100 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25274-03 01.08.2008 |
Анализаторы размеров частиц, Z1, Z2, Multisizer 3 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25275-03 01.08.2008 |
Анализаторы размеров частиц, DELSA 440SX, N5 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25276-03 01.08.2008 |
Анализаторы размеров частиц лазерные, LS 13320, LS 100Q, LS 230 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28730-05 01.03.2010 |
pH-метры, Ф (мод. Ф240, Ф250, Ф255, Ф260, Ф265, Ф295, Ф340, Ф350, Ф360, Ф390, Ф660, Ф690) Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29183-05 01.06.2010 |
Анализаторы глюкозы, GLUCO-2 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29360-05 01.07.2010 |
Анализаторы креатинина, Creatinine Analyzer 2 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29656-05 01.08.2010 |
Анализаторы мочевины одноканальные, BUN Analyzer 2 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31191-06 01.04.2011 |
Анализаторы биохимические, SYNCHRON Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
34124-07 01.04.2012 |
Анализаторы гематологические, Coulter LH 500 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
42486-09 01.01.2015 |
Анализаторы удельной поверхности, SA 3100 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45174-10 01.08.2015 |
Анализаторы размеров частиц лазерные, DelsaNano Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45175-10 01.08.2015 |
Анализаторы размеров частиц лазерные, LS 13320 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51458-12 22.10.2017 |
Системы капиллярного электрофореза, P/ACE™ MDQ и PA 800 plus Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51660-12 |
Анализатор частиц, Multisizer 3-Э Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54272-13 07.06.2023 |
Анализаторы размеров частиц, Multisizer Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
66396-17 19.01.2027 |
Счётчики аэрозольных частиц, MetOne мод. 3400, HHPC Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71158-18 21.05.2024 |
Анализаторы общего органического углерода, Anatel PAT700, Anatel ТОС600 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71215-18 21.05.2023 |
Анализаторы общего органического углерода, QbD 1200 Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79290-20 22.09.2025 |
Анализаторы размеров частиц, LS 13 320 XR Фирма "Beckman Coulter, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы размеров частиц (Multisizer)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 25 | 3 | 1 | 21 | 0 | 22 | 1 | 21 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы размеров частиц (Multisizer)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют автономное программное обеспечение (ПО): «Multisizer 3» и «Multisizer 4». Разработанное изготовителем ПО предназначено для проведения измерений дисперсных параметров (размеров частиц и счётной концентрации частиц) суспензий, эмульсий и порошкообразных материалов. ПО используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов измерений на внешние устройства и т.д.
ПО идентифицируется путём вывода на экран номера версии (идентификационного номера).
Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.
При нормировании метрологических характеристик анализаторов учтено влияние ПО «Multisizer 3» и «Multisizer 4».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Multisizer 3 |
Multisizer 4 |
|
Номер версии (идентификационный номер) ПО |
версия не ниже 3 |
версия не ниже 4 |
|
Цифровой идентификатор ПО |
12313c55e50e83728ea2d |
50431e51951dd8b03ee6e |
|
766b3fd8fb3 (MD5) |
4491781db4f (MD5) | |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализаторов Multisizer и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц Multisizer
1 ГОСТ Р 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов.
2 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1382-2013 «Анализаторы размеров частиц Multisizer. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «30» мая 2013 г.
Основные средства поверки: государственные стандартные образцы
гранулометрического состава ЛМ-2 (ГСО 10189-2013), ЛМ-3 (ГСО 10190-2013), ЛМ-5 (ГСО 10191-2013), ЛМ-10 (ГСО 10192-2013), ЛМ-15 (ГСО 10193-2013), ЛМ-20
(ГСО 10194-2013), ЛМ-43 (ГСО 10195-2013), ЛМ-65 (ГСО 10196-2013), ЛМ-90
(ГСО 10197-2013); государственный стандартный образец счётной концентрации частиц в жидкости ЛМ-СК (ГСО 10188-2013).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Beckman Coulter Inc.», США
Юридический адрес: 11800 SW 147th Ave., Miami, FL 33196
Телефон/факс: 1 (305) 380-3800, Адрес в Интернете: http://www.beckmancoulter.com
Адрес электронной почты: info@beckman.com
Заявитель
Общество с ограниченной ответственностью «Бекмен Культер» (ООО «Бекмен Культер»)
ИНН: 7710745138
Юридический адрес: 109004, г. Москва, ул. Станиславского, д. 21, стр. 3
Телефон: (495) 228-67-00; факс: (495) 228-67-01
Адрес в Интернете: http://www.beckmancoulter.ru
Адрес электронной почты: beckman.ru@beckman.com
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14; Адрес в Интернете: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Принцип действия анализаторов Multisizer основан на кондуктометрическом методе, заключающемся в регистрации изменения электропроводности электролита при прохождении частиц через отверстие в апертурной трубке, диаметр которого выбирается с учётом размера анализируемых частиц.
Перед измерением апертурная трубка с электродом погружаются в кювету, заполненную электролитом и устанавливаемую в кюветное отделение анализатора. Анализируемый образец диспергируется в кювете механической мешалкой. Отбор пробы осуществляется посредством разряжения, создаваемого при перемещении плунжера шприца-дозатора. При прохождении частицы через отверстие в трубке происходит изменение сопротивления между электродами, что приводит к возникновению импульса напряжения, амплитуда которого пропорциональна размеру частицы, а количество импульсов определяет количество частиц.
Количество апертурных трубок с различными диаметрами отверстий выбирается с учётом специфики конкретной измерительной задачи.
Конструктивно анализаторы Multisizer состоят из одного блока.
Модели Multisizer 3, Multisizer 4 отличаются диапазонами показаний размеров частиц, массой, габаритными размерами.
модель Multisizer 3 модель Multisizer 4

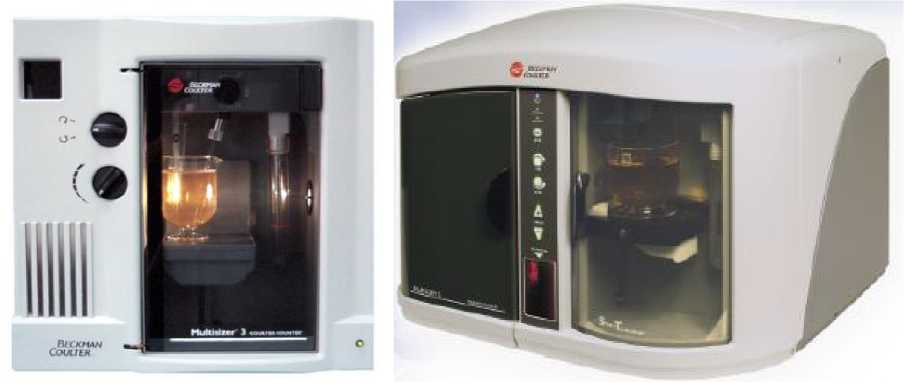

Рисунок 1 - Внешний вид анализаторов Multisizer
Модель Multisizer 4 может выпускаться в исполнении, обозначаемом символом «e» в наименовании (Multisizer 4e) и имеющем следующий ряд технических отличий: встроенное устройство подавления внешних электромагнитных помех при регистрации полезного сигнала во время проведении измерений; возможность определения засорения (блокировки) апертурной трубки, а также автоматической её очистки во время проведения анализа проб; наличие блока питания с возможностью фильтрации помех питающей электрической сети; возможность проведения анализа проб малого объёма (от 4 см3); наличие дополнительной апертурной трубки с диаметром отверстия 10 мкм.
Комплектность поставки приведена в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Анализатор размеров частиц Multisizer |
1 шт. |
|
Апертурные трубки с различными диаметрами отверстий |
12 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП-242-1382-2013 |
1 экз. |
Примечание: количество апертурных трубок определяется при поставке анализатора с учётом требуемых диапазонов по каналам измерений размеров и счётной концентрации частиц.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний размеров частиц, мкм
|
от 0,4 до 1200 от 0,4 до 1600 |
|
Диапазон измерений размеров частиц*, мкм |
от 1 до 600 |
|
Пределы допускаемой относительной погрешности измерений размеров частиц, % |
±15 |
|
Диапазон измерений счётной концентрации частиц*, частиц/см3 |
от 100 до 109 |
|
Пределы допускаемой относительной погрешности измерений счётной концентрации частиц, % |
±20 |
Примечание: границы диапазонов по каналам измерений размеров и счётной концентрации частиц определяются диаметрами отверстий апертурных трубок, входящих в комплект анализатора.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
220 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
250 |
|
Габаритные размеры, мм, не более 1) модель Multisizer 3 | |
|
- высота |
635 |
|
- ширина |
430 |
|
- длина |
450 |
|
2) модель Multisizer 4 | |
|
- высота |
510 |
|
- ширина |
610 |
|
- длина |
640 |
|
Масса, кг, не более | |
|
- модель Multisizer 3 |
34 |
|
- модель Multisizer 4 |
45 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 10 до 40 |
|
- относительная влажность, % |
от 10 до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч, не менее |
5000 |
