Номер по Госреестру СИ: 51458-12
51458-12 Системы капиллярного электрофореза
(P/ACE™ MDQ и PA 800 plus)
Назначение средства измерений:
Системы капиллярного электрофореза моделей P/ACETM MDQ и PA 800 plus предназначены для количественного и качественного определения состава проб водных и водноорганических растворов.
Внешний вид.
Системы капиллярного электрофореза
Рисунок № 1
Внешний вид.
Системы капиллярного электрофореза
Рисунок № 2
Программное обеспечение
Системы оснащены автономным ПО, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
32 Karat |
32 Karat Software |
8.0 (для систем P/ACETM MDQ) |
7372fd8f |
CRC32 |
9.1 (для систем PA 800 plus) |
948510c9bd1de9b64 e403413566c5c53 |
MD5 |
К метрологически значимой части ПО, используемого для систем модели P/ACETMMDQ, относится исполняемый файл CSMain.exe.
К метрологически значимой части ПО, используемого для систем модели PA 800 plus, относится исполняемый файл CSMain.exe.
Метрологически значимая часть ПО выполняет следующие функции:
-
■ управление прибором;
-
■ установка режимов работы прибора;
-
■ получение электрофореграмм исследуемых проб;
-
■ обработка и хранение результатов измерений;
-
■ построение калибровочных зависимостей;
-
■ проведение диагностических тестов прибора;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует категории С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса системы в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации и, например, в следующих нормативных документах:ГОСТ Р 52181-2003 Вода питьевая. Определение содержания анионов методами ионной хроматографии и капиллярного электрофореза.
ГОСТ Р 52347-2005 Комбикорма, комбикормовое сырье. Определение содержания аминокислот (лизина, метионина, треонина, цистина и триптофана) методом капиллярного электрофореза.
ГОСТ Р 52730-2007 Вода питьевая. Методы определения содержания 2,4-Д
ГОСТ Р 52741-2007 Премиксы. Определение содержания витаминов: В1 (тиаминхло-рида), В2 (рибофлавина), В3 (пантотеновой кислоты), В5 (никотиновой кислоты и никотинамида), В6 (пиридоксина), Вс (фолиевой кислоты), С (аскорбиновой кислоты) методом капиллярного электрофореза.
ГОСТ Р 53193-2008 Напитки алкогольные и безалкогольные. Определение кофеина, аскорбиновой кислоты и ее солей, консервантов и подсластителей методом капиллярного электрофореза.
ГОСТ Р 53887-2010 Вода. Методы определения содержания катионов (аммония, бария, калия, кальция, лития, магния, натрия, стронция) с использованием капиллярного электрофореза.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам капиллярного электрофореза моделей P/ACETM MDQ и PA 800 plus
Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется в соответствии документом «МП-242-1374-2012. Системы капиллярного электрофореза моделей P/ACETM MDQ и PA 800 plus. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в 25.05.2012 года.Основные средства поверки:
-
- государственный стандартный образец удельной энергии сгорания (бензойная кислота) ГСО 5504-90 (массовая доля бензойной кислоты не менее 99,99 %) или бензойная кислота «ч.д.а.» по ГОСТ 10521-78;
-
- государственный стандартный образец состава раствора хлорид-ионов ГСО 6687-93 (массовая концентрация 1 мг/см3, ПГ ± 1 %).
Изготовитель
фирма «Beckman Coulter, Inc.», США.Адрес: 250 S. Kreamer Blvd.,Brea, CA 92821.
Тел.: (800) 742-2345, факс: (800) 232-3828
Электронная почта: cmspeier@beckman.com
Заявитель
ООО «Бекмен Культер», г.Москва.Адрес: 109004, г.Москва, ул.Станиславского, д.21, стр. 3.
Тел.: (495) 984 67 30, факс: (495) 984 67 31.
Электронная почта: beckman.ru@beckman.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», рег. № 30001-10.Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 71301-14, эл. почта: info@vniim.ru
Принцип действия систем основан на разделении компонентов растворенной пробы в кварцевом капилляре под действием электрического поля и регистрации выходных сигналов, соответствующих каждому компоненту, на электрофореграмме.
Системы состоят из следующих основных элементов, собранных в едином корпусе:
-
- кварцевого капилляра, помещенного в картридж;
-
- устройства ввода пробы;
-
- высоковольтного блока;
-
- детектора (одного или нескольких из следующего списка):
фотометрического с переключаемой длиной волны; фотометрического с диодной матрицей; флуоресцентного с лазерным возбуждением.
Конструктивно системы выполнены в виде настольных лабораторных приборов. Внешний вид систем показан на рисунках 1 и 2.

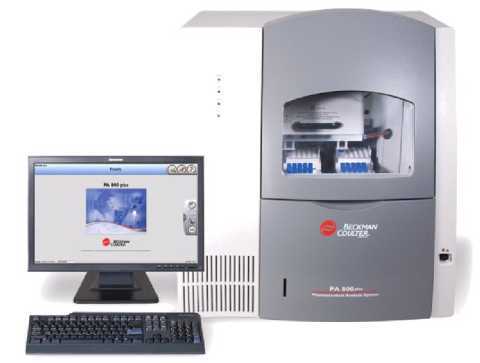

Рис. 2 Внешний вид системы PA 800 plus

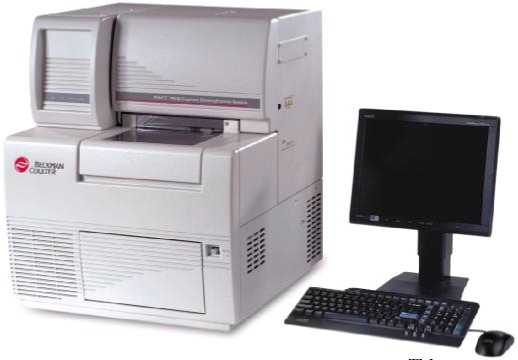

Рис. 1 Внешний вид системы P/ACETM MDQ
-
• система капиллярного электрофореза;
-
• персональный компьютер с предустановленным программным обеспечением
32Karat
-
• руководство по эксплуатации
-
• методика поверки МП-242-1374-2012.
Спектральный диапазон фотометрических детекторов, нм |
От 190 до 600 |
Рабочие длины волн фотометрического детектора с переключаемой длиной волны (стандартные фильтры), нм |
200, 214, 254, 280 |
Длины волн возбуждения флуоресценции, нм |
488 или 635 |
Диапазон относительных единиц при регистрации интенсивности флюоресценции, у.е. |
от 0 до 1000 |
Диапазон изменения рабочего напряжения на капилляре, кВ |
от 1 до 30 |
Предел обнаружения бензойной кислоты (при положительной полярности высоковольтного блока) при отношении сигнал/шум 3:1, мкг/cм3, не более |
1,0 |
Предел обнаружения хлорид-ионов (при отрицательной полярности высоковольтного блока) при отношении сигнал/шум 3:1, мкг/cм3, не более |
0,5 |
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала по времени миграции, % |
2 |
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала по площади пика (по 5 последовательным определениям), % |
5 |
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала за 8 часов работы, % |
10 |
Напряжение питания переменного тока частотой (50±1 Гц), В |
220 +22-33 |
Потребляемая мощность, В^А, не более: | |
- модель P/ACE™ MDQ |
570 |
- модель PA 800 plus |
570 |
Г абаритные размеры (ДхШхВ), мм, не более | |
- модель * P/aCetm MDQ |
569x613x689/927* |
- модель PA 800 plus |
635x721x742/986* |
Масса, кг, не более | |
- модель P/ACETM MDQ |
70,5 |
- модель PA 800 plus |
85,3 |
Условия эксплуатации: | |
- температура окружающего воздуха, °C |
от 15 до 30 |
- относительная влажность (при 25 °C), %, не более |
От 10 до 90 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средняя наработка на отказ, ч |
5000 |
Средний срок службы, лет |
5 |
с открытой дверцей
