66158-16 Приборы контроля пневматические показывающие
(43АР)
Назначение средства измерений:
Приборы контроля пневматические показывающие 43AP (далее - приборы) предназначены для преобразования и отображения выходных пневматических сигналов, поступающих от преобразователей давления измерительных пневматических 11GM, а также для управления двухпозиционными релейными выходами и внешними электрическими цепями, связанными с состоянием положения открытия/закрытия клапанов в составе установки разделения воздуха PL4HN г. Тольятти.
Внешний вид.
Приборы контроля пневматические показывающие
Рисунок № 1
Внешний вид.
Приборы контроля пневматические показывающие
Рисунок № 2
Внешний вид.
Приборы контроля пневматические показывающие
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус прибора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам контроля пневматическим показывающим 43AP
ГОСТ 14753-82 Приборы контроля пневматические показывающие и регистрирующие ГСП. Общие технические условия.
ГОСТ 26.015-81 Средства измерений и автоматизации. Сигналы пневматические входные и выходные.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Техническая документация фирмы «Foxboro», США.
Поверка
Поверкаосуществляется по документу ГОСТ 8.008-72 «ГСИ. Методы и средства поверки приборов контроля пневматических показывающих и регистрирующих ГСП».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5 (Регистрационный № 58794-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на тыльную сторону защитной крышки прибора и в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Foxboro», США
Адрес: 33 Commercial Street Foxboro,
MA 02035-2099 United States of America
Телефон: 1-508-549-2424; Web-сайт: www.foxboro.com
Заявитель
Общество с ограниченной ответственностью «Праксайр Азот Тольятти»
(ООО «Праксайр Азот Тольятти»)
ИНН 7709930344
Адрес: 445007, Российская Федерация, г. Тольятти, ул. Новозаводская, д. 6
Тел./факс: (495) 287-13-07/967-97-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Принцип действия приборов основан на принципе компенсации сил. Под действием давления сжатого воздуха в диапазоне от 20 до 100 кПа (давление управления) по ГОСТ 26.015-81 сильфон развивает на рычаге усилие, компенсируемое силой упругой деформации пружины обратной связи. При изменении давления управления равновесие на рычаге нарушается. В результате закрытия и открытия соответствующих сопл при помощи рычага, меняется давление в полостях пневматического усилителя. Под действием возникшего перепада давлений в линиях приводов выходной элемент механизма совершает ход, перемещаю посредством устройства обратной связи рычаги, что увеличивает усилие пружины обратной связи до тех пор, пока вновь не будет достигнуто равновесие на соответствующем рычаге. Таким образом, каждому значению давления управления соответствует пропорциональное положение выходного элемента механизма (стрелки). Далее результат измерений сравнивается с пороговыми значениями, заданными уставками. При достижении измеряемого параметра заданной уставки или при повышении (понижении) величины выходного пневматического сигнала ниже (выше) уставки происходит соответственное изменение выходного сигнала управления релейными выходами.
Прибор имеет две шкалы: от 0 до 100 % или от 0 до 50 бар (основная, пропорциональная входному сигналу) и от 20 до 100 кПа (вспомогательная, показывающая текущее давление сжатого воздуха).
Конструктивно прибор выполнен в виде единого корпуса.
Пломбировка приборов осуществляется с помощью наклейки со специальным клеящим слоем (рисунок 3).
Общий вид приборов представлен на рисунках 1, 2.
iP PNEUMATIC CONTROLLER
INSTRUMENT DATA
—
30 40 50 60 70 s' г
CHART cur* DATA PIC 770B
mts сект е
ELlMTNT bellows STYLE в
CAPILLARY MAX PRESS
SERIAL NO (4350563 VOLTAGE
RANGE FREQUENCY
2Q Io 100 KPA POWER IVA}
ORDER NO. 146654Б
SAP* 1249923/0040 ORIGIN 2A143S
Место нанесения знака поверки

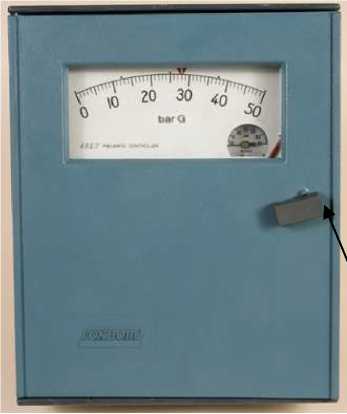

Рисунок 1 - Внешний вид прибора контроля пневматического показывающего 43AP модификации 43AP-FA45C/PC-OO
M ЛГ \ . |
1 | ||
1 |
* s |
- | |
J*. |
SJ V -Ду |
F* 1lCs:4 * |

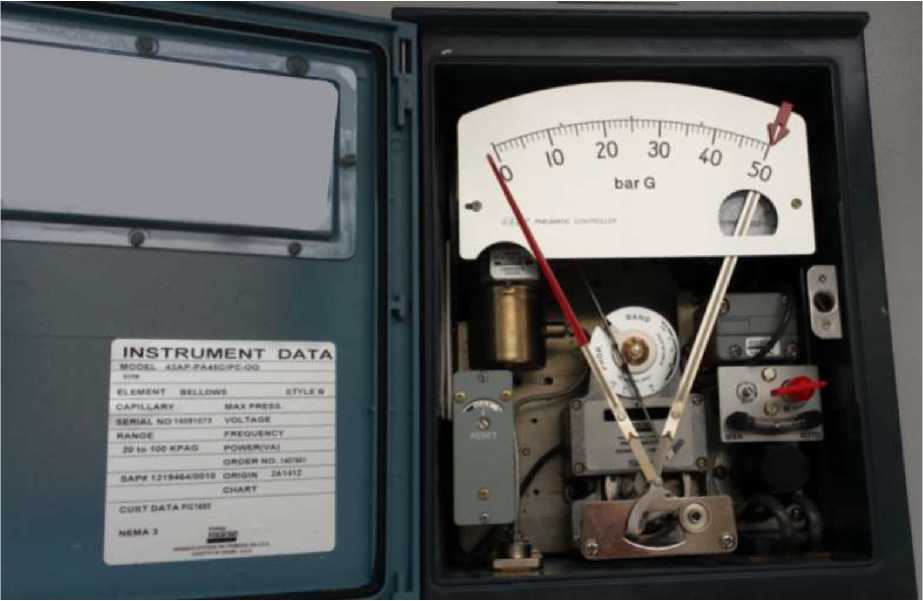

Рисунок 2 - Внешний вид прибора контроля пневматического показывающего 43AP модификации 43AP-PA45C/PC-OO

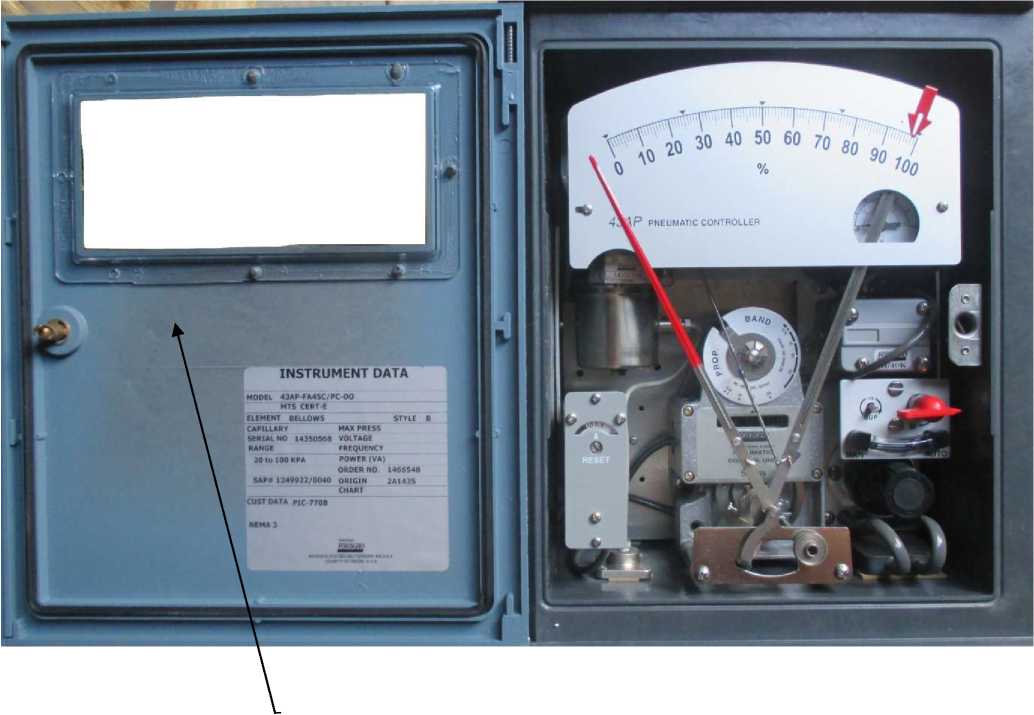

Рисунок 3 - Место пломбировки приборов контроля пневматических показывающих 43AP
Место пломбировки
Программное обеспечение отсутствует.
Прибор контроля пневматический показывающий 43AP 6 шт.
Паспорт 6 экз.
Методика поверки 1 экз.
Таблица 1
Модификации |
43AP-PA45C/PC-OO |
43AP-FA45C/PC-OO |
Заводские номера |
PIC1650, PIC1740, PIC1741, PIC1750 |
PIC-770A, PIC-770B |
Диапазон преобразования, кПа |
от 20 до 100 | |
Пределы допускаемой приведенной основной погрешности преобразования давления, % |
±0,5 | |
Шкала |
от 0 до 50 бар (от 0 до 5 МПа) |
от 0 до 100 % |
Пределы допускаемой основной приведенной погрешности срабатывания сигнализирующего устройства, % |
±1,0 | |
Пределы дополнительной погрешности от воздействия температуры окружающей среды, %/10 °С |
±0,4 | |
Нормальные условия измерений:
|
от 22 до 26 от 40 до 60 | |
Давление воздуха питания, кПа |
140 | |
Г абаритные размеры, мм |
320x260x145 | |
Масса, кг |
4,8 | |
Условия эксплуатации:
|
от -30 до +80 98 |
