Номер по Госреестру СИ: 59502-14
59502-14 Преобразователи температуры пневматические
(12A)
Назначение средства измерений:
Преобразователи температуры пневматические модели 12А (в дальнейшем -преобразователи) предназначены для непрерывного измерения температуры газообразного кислорода и выдачи унифицированного пневматического сигнала, пропорционального измеряемой температуре, в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300, производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.

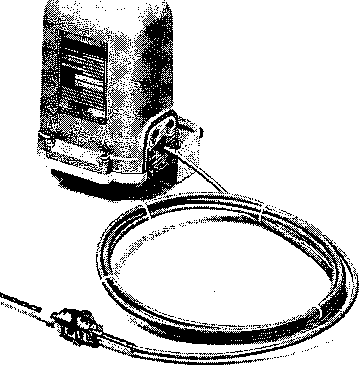

Внешний вид.
Преобразователи температуры пневматические
Рисунок № 1
Внешний вид.
Преобразователи температуры пневматические
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям температуры пневматическим модели 12А
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.
ГОСТ 13053-76 Приборы и устройства пневматические ГСП. Общие технические условия. Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.
Поверка
Поверкаосуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
-
- термометр лабораторный электронный «ЛТ-300», диапазон измерений температуры: от минус 50 до плюс 300 °С, ПГ: ± 0,05 °С;
-
- термостат жидкостный прецизионный переливного типа модели ТПП-1.1, диапазон воспроизводимых температур от минус 40 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0.004... 0,01) °С;
- установка для питания приборов с пневматическим выходными сигналом.
Примечание - При поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.305-78.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. МоскваАдрес: 103001, г. Москва, Гранатный пер, д.4
Тел: (495) 781-48-99
Принцип действия преобразователей основан на силовой компенсации. Изменение температуры контролируемой среды воспринимается заполнителем термосистемы через термобаллон и преобразовывается в изменение давления, воспринимаемое сильфоном, который герметически связан с термобаллоном через соединительный капилляр. Приращение силы на штоке сильфона, пропорциональное приращению температуры, передается на рычаг пневмосилового преобразователя. Под действием созданного усилия рычаг поворачивается на незначительный угол и перемещает заслонку индикатора рассогласования, питаемого сжатым воздухом. Возникающий в линии сопла сигнал управляет давлением, поступающим из пневмореле в сильфон обратной связи и в линию выхода.
Преобразователи состоят из измерительного блока с манометрической термосистемой и однорычажного пневматического устройства.
Фото общего вида преобразователя представлено на рисунке 1.
Рис.1. Преобразователь модели 12А
Преобразователь в сборе с монтажными приспособлениями
зав. №№ TE1645; TE1646; TE1745; TE1746; ТТ1645; TT1646; TT1745; TT1746 8 шт.
Паспорт (на русском языке) 8 экз.
Наименование характеристик |
Значение характеристик |
Диапазон измерений. °С |
от минус 40 до минус 15 |
Пределы допускаемой приведенной погрешности. % |
±3 |
Вариация выходного сигнала. % |
0.5 |
Заполнитель термосистемы |
газ |
Длина погружаемой части термобаллона. мм |
от 200 до 530 |
Длина соединительного капилляра. м |
от 1 до 3 |
Питание пневматического устройства. кПа |
сжатый воздух под давлением (140 ±14). кПа ((1.4 ± 0.14) кгс/см2) по ГОСТ 13053-76 |
Значение выходного сигнала. кПа (кгс/см2) |
от 20 до 100 (от 0.2 до 1.0) |
Габаритные размеры. мм |
273x121x203 |
Масса. кг. не более |
2.8 (без учета массы соединительного капилляра и термосистемы) |
Рабочие условия эксплуатации:
|
от минус 35 до плюс 80 до 95 |
Средний срок службы преобразователей. лет. не менее |
10 |
