Номер по Госреестру СИ: 59054-14
59054-14 Преобразователи давления измерительные пневматические
(11GM-CS1)
Назначение средства измерений:
Преобразователи давления измерительные пневматические модели 11GM-CS1 (далее преобразователи) предназначены для непрерывного измерения значения измеряемого параметра - давления, а также преобразования его в унифицированный аналоговый пневматический информативный параметр выходного сигнала, в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».
Внешний вид.
Преобразователи давления измерительные пневматические
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 149773
ID в реестре СИ - 372173
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
11GM-CS1,
Производитель
Изготовитель - Фирма "Foxboro"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1815 от 2014.11.12 Об утверждении типов средств измерений (ГР 59053-14 - 40713-14)
№3385 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Охрана окружающей природной среды" (ТК 409)
Наличие аналогов СИ: Преобразователи давления измерительные пневматические (11GM-CS1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Foxboro"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14089-94 01.07.1999 |
Манометры-расходомеры дифференциальные, 39 BFPR Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14277-94 01.12.1999 |
Хроматографы газовые технологические, 931C типа X Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14810-95 01.09.2000 |
Системы, I/A Series Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15863-96 01.03.2007 |
Датчики давления, I/A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15879-96 01.01.2002 |
Анализаторы кондуктометрические, 870 ITEC/871 EC (LB, NL, EV) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15880-96 01.01.2002 |
pH-метры, 870/TPH/871 PH (A, B, F, P) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15969-97 01.02.2002 |
Расходомеры массовые, CFS10, CFS20 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15970-97 01.02.2002 |
Вычислители расхода, 75, 475 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15971-97 01.02.2002 |
Расходомеры вихревые, 83F, 83W Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15972-97 01.02.2002 |
Системы измерения температуры и давления, TD Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15973-97 01.02.2002 |
Системы измерения количества продукта в резервуарах, Tank-Expert Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20361-00 |
Счетчики-расходомеры индукционные с преобразователями, I/A Series (счетчики) IMT25 и 9300A (преобразователи) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
20379-00 |
Преобразователи многопараметрические, IMV30 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21917-01 |
Преобразователи многопараметрические, IMV30 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24562-03 |
Датчики давления, 843DP Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24563-03 |
Датчики давления, 861GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25038-03 |
Датчики давления, 841GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
49826-12 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
50658-12 |
Преобразователи давления измерительные пневматические, 11GM-CM1 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58989-14 |
Преобразователи давления измерительные пневматические, 11GM-DM1-OS-W Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59054-14 |
Преобразователи давления измерительные пневматические, 11GM-CS1 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59502-14 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
61350-15 |
Приборы контроля пневматические показывающие, 43AP-PA45C-PC Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62339-15 |
Преобразователи давления измерительные пневматические, 11GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63219-16 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
66158-16 |
Приборы контроля пневматические показывающие, 43АР Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Преобразователи давления измерительные пневматические (11GM-CS1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 15 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи давления измерительные пневматические (11GM-CS1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 3772 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7144 | 3772 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 3772 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным пневматическим модели 11GM-CS1
ГОСТ 22521-85 «Датчики давления, разрежения и разности давлений с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия».
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 59054-14 «Преобразователи давления измерительные пневматические модели 11GM-CS1. Методика поверки», разработанному и утвержденному в 04 августа 2014 г. ГЦИ СИ «РОСИСПЫТАНИЯ.Основные средства поверки и вспомогательное оборудование: МТ 220, ПГ ± 0,01% ( относительная погрешность)
Изготовитель
Фирма «Foxboro», США
33, Commercial Street Foxboro, MA 02035-2099
Заявитель
ООО «Праксэа Рус»
Адрес: 105064, г. Москва, ул. Земляной вал, д.9
Тел: (495) 788-34-50
Факс: (495) 788-34-51
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
«РОСИСПЫТАНИЯ», г. Москва
Принцип действия преобразователей основан на принципе «силовой компенсации». Преобразователи состоят из первичного преобразователя давления и вторичного пневматического преобразователя действующего на основе преобразователя «сопло-заслонка».
Измеряемое давление подается в камеру (капсулу) измерительного преобразователя, и деформация его чувствительного элемента линейно преобразуется в изменение положения заслонки, компенсирующей входное воздействие и регулирующей выходное давление.
Материал капсулы - нержавеющая сталь марки 316.

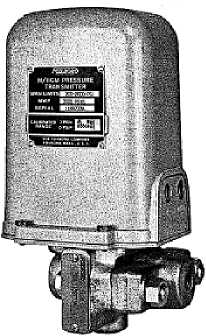

Рисунок 1. Преобразователь давления измерительный пневматический модели 11GM-CS1.
4 шт .
4 экз.
1 экз.
методика поверки
Таблица 1
|
Диапазон измерений избыточного давления, МПа |
0-2,8 |
|
Пределы допускаемой основной приведенной погрешности, % |
± 0,5 |
|
Пределы допускаемой дополнительной погрешности, %/10 °С |
± 0,5 |
|
Диапазон рабочих температур, °С - окружающий воздух |
от минус 40 до плюс 120 |
|
Габаритные размеры, мм, не более |
119x229x110 |
|
Масса, кг, не более |
4,5 |
|
Выходной сигнал, кПа |
20-100 |
