Номер по Госреестру СИ: 50658-12
50658-12 Преобразователи давления измерительные пневматические
(11GM-CM1)
Назначение средства измерений:
Преобразователи давления измерительные пневматические модели 11GM-CM1 (далее преобразователи) предназначены для непрерывного измерения значения измеряемого параметра - давления, а также преобразования его в унифицированный аналоговый пневматический информативный параметр выходного сигнала, в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО "Праксайр Волгоград", г. Волгоград.
Внешний вид.
Преобразователи давления измерительные пневматические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 140150
ID в реестре СИ - 362550
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Foxboro"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№536 от 2012.07.24 Об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 50656-12 по 50658-12)
№828 от 2018.04.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№3415 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Системы тревожной сигнализации и противокриминальной защиты" (ТК 234)
Наличие аналогов СИ: Преобразователи давления измерительные пневматические (11GM-CM1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Foxboro"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14089-94 01.07.1999 |
Манометры-расходомеры дифференциальные, 39 BFPR Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14277-94 01.12.1999 |
Хроматографы газовые технологические, 931C типа X Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14810-95 01.09.2000 |
Системы, I/A Series Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15863-96 01.03.2007 |
Датчики давления, I/A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15879-96 01.01.2002 |
Анализаторы кондуктометрические, 870 ITEC/871 EC (LB, NL, EV) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15880-96 01.01.2002 |
pH-метры, 870/TPH/871 PH (A, B, F, P) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15969-97 01.02.2002 |
Расходомеры массовые, CFS10, CFS20 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15970-97 01.02.2002 |
Вычислители расхода, 75, 475 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15971-97 01.02.2002 |
Расходомеры вихревые, 83F, 83W Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15972-97 01.02.2002 |
Системы измерения температуры и давления, TD Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15973-97 01.02.2002 |
Системы измерения количества продукта в резервуарах, Tank-Expert Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20361-00 |
Счетчики-расходомеры индукционные с преобразователями, I/A Series (счетчики) IMT25 и 9300A (преобразователи) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
20379-00 |
Преобразователи многопараметрические, IMV30 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21917-01 |
Преобразователи многопараметрические, IMV30 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24562-03 |
Датчики давления, 843DP Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24563-03 |
Датчики давления, 861GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25038-03 |
Датчики давления, 841GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
49826-12 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
50658-12 |
Преобразователи давления измерительные пневматические, 11GM-CM1 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58989-14 |
Преобразователи давления измерительные пневматические, 11GM-DM1-OS-W Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59054-14 |
Преобразователи давления измерительные пневматические, 11GM-CS1 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59502-14 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
61350-15 |
Приборы контроля пневматические показывающие, 43AP-PA45C-PC Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62339-15 |
Преобразователи давления измерительные пневматические, 11GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63219-16 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
66158-16 |
Приборы контроля пневматические показывающие, 43АР Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Преобразователи давления измерительные пневматические (11GM-CM1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи давления измерительные пневматические (11GM-CM1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2086 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 2086 |
Знак утверждения типа
Знак утверждения типананосится на специальную табличку, прикрепленную к корпусу преобразователя и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным пневматическим модели 11GM-CM1.-
1. ГОСТ 22521-85 «Датчики давления, разрежения и разности давлений с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия».
-
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 50658-12 «Преобразователи давления измерительные пневматические модели 11GM-CM1, заводские № 10300165, 10300166. Методика поверки», разработанному и утвержденному 15 марта 2012 г. ГЦИ СИ «РОСИСПЫТАНИЯ».
Основные средства поверки и вспомогательное оборудование:
|
МТ 220 |
ПГ ± 0,01% (относительная погрешность) |
|
ИДЦ 0-160 кПа |
ПГ ± 0,05% (относительная погрешность) |
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)«РОСИСПЫТАНИЯ», г. Москва
Принцип действия преобразователей основан на принципе «силовой компенсации». Преобразователи состоят из первичного преобразователя давления и вторичного пневматического преобразователя действующего на основе преобразователя «сопло-заслонка».
Измеряемое давление подается в камеру (капсулу) измерительного преобразователя, и деформация его чувствительного элемента линейно преобразуется в изменение положения заслонки, компенсирующей входное воздействие и регулирующей выходное давление.

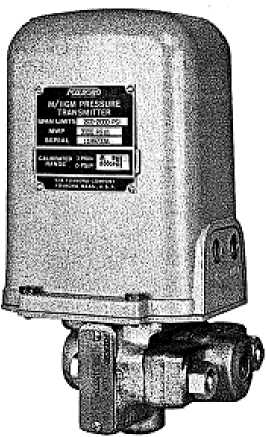

Рисунок 1. Преобразователь давления измерительный пневматический модели 11GM-CM1.
1 шт;
1 экз;
1 экз.
-
- преобразователь 11GM-CM1
-
- руководство по эксплуатации
-
- методика поверки
|
Заводские номера |
10300165 |
10300166 |
|
Пределы измерений избыточного давления, бар (МПа) |
0-25 (2,5) |
0-20 (2,0) |
|
Пределы допускаемой основной приведенной погрешности, % |
± 0,5 | |
|
Пределы допускаемой дополнительной погрешности, %/10 °С |
± 0,5 | |
|
Диапазон рабочих температур, °С - окружающий воздух |
от минус 40 до плюс 120 | |
|
Габаритные размеры, не более, мм |
119x229x110 | |
|
Масса, не более, кг |
4,5 | |
|
Выходной сигнал, кПа |
20-100 | |
