Номер по Госреестру СИ: 58989-14
58989-14 Преобразователи давления измерительные пневматические
(11GM-DM1-OS-W)
Назначение средства измерений:
Преобразователи давления измерительные пневматические модели 11GM-DM1-OS-W (далее преобразователи) предназначены для непрерывного измерения значения измеряемого параметра - давления, а также преобразования его в унифицированный аналоговый пневматический информативный параметр выходного сигнала, в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».

Внешний вид.
Преобразователи давления измерительные пневматические
Рисунок № 1
Общие сведения
Дата публикации - 24.11.2020
Срок свидетельства -
Номер записи - 149701
ID в реестре СИ - 372101
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
11GM-DM1-OS-W, 11GM-DM1,
Производитель
Изготовитель - Фирма "Foxboro"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².
В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.
Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.
Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.
Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".
Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1803 от 2014.11.11 Об утверждении типов средств измерений (ГР 58988-14 - 59052-14)
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
Наличие аналогов СИ: Преобразователи давления измерительные пневматические (11GM-DM1-OS-W)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Foxboro"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14089-94 01.07.1999 |
Манометры-расходомеры дифференциальные, 39 BFPR Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14277-94 01.12.1999 |
Хроматографы газовые технологические, 931C типа X Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14810-95 01.09.2000 |
Системы, I/A Series Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15863-96 01.03.2007 |
Датчики давления, I/A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15879-96 01.01.2002 |
Анализаторы кондуктометрические, 870 ITEC/871 EC (LB, NL, EV) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15880-96 01.01.2002 |
pH-метры, 870/TPH/871 PH (A, B, F, P) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15969-97 01.02.2002 |
Расходомеры массовые, CFS10, CFS20 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15970-97 01.02.2002 |
Вычислители расхода, 75, 475 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15971-97 01.02.2002 |
Расходомеры вихревые, 83F, 83W Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15972-97 01.02.2002 |
Системы измерения температуры и давления, TD Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15973-97 01.02.2002 |
Системы измерения количества продукта в резервуарах, Tank-Expert Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20361-00 |
Счетчики-расходомеры индукционные с преобразователями, I/A Series (счетчики) IMT25 и 9300A (преобразователи) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
20379-00 |
Преобразователи многопараметрические, IMV30 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21917-01 |
Преобразователи многопараметрические, IMV30 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24562-03 |
Датчики давления, 843DP Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24563-03 |
Датчики давления, 861GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25038-03 |
Датчики давления, 841GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
49826-12 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
50658-12 |
Преобразователи давления измерительные пневматические, 11GM-CM1 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58989-14 |
Преобразователи давления измерительные пневматические, 11GM-DM1-OS-W Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59054-14 |
Преобразователи давления измерительные пневматические, 11GM-CS1 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59502-14 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
61350-15 |
Приборы контроля пневматические показывающие, 43AP-PA45C-PC Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62339-15 |
Преобразователи давления измерительные пневматические, 11GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63219-16 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
66158-16 |
Приборы контроля пневматические показывающие, 43АР Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Преобразователи давления измерительные пневматические (11GM-DM1-OS-W)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи давления измерительные пневматические (11GM-DM1-OS-W)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 3772 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7144 | 3772 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 3772 |
Знак утверждения типа
Знак утверждения типабом.
Знак утверждения типа наносится на титульный лист паспорта типографским спосо-
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным пневматическим модели 11GM-DM1-OS-W
ГОСТ 22521-85 «Датчики давления, разрежения и разности давлений с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 58989-14 «Преобразователи давления измерительные пневматические модели 11GM-DM1-OS-W. Методика поверки», разработанному и утвержденному 04 августа 2014 г. ГЦИ СИ «РОСИСПЫТАНИЯ.
Основные средства поверки и вспомогательное оборудование: МП-100, ПГ ± 0,05% (относительная погрешность)
Изготовитель
Фирма «Foxboro», США
33, Commercial Street Foxboro, MA 02035-2099
Заявитель
ООО «Праксэа Рус»
Адрес: 105064, г. Москва, ул. Земляной вал, д.9
Тел: (495) 788-34-50
Факс: (495) 788-34-51
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
«РОСИСПЫТАНИЯ», г. Москва Адрес: 103001, г. Москва, Гранатный пер., д.4 Тел: (495) 781-48-99
Принцип действия преобразователей основан на принципе «силовой компенсации». Преобразователи состоят из первичного преобразователя давления и вторичного пневматического преобразователя действующего на основе преобразователя «сопло-заслонка».
Измеряемое давление подается в камеру (капсулу) измерительного преобразователя, и деформация его чувствительного элемента линейно преобразуется в изменение положения заслонки, компенсирующей входное воздействие и регулирующей выходное давление.
Материал капсулы - монель.

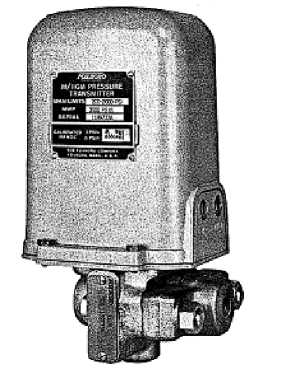

Рисунок 1. Преобразователь давления измерительный пневматический модели 11GM-DM1-OS-W.
