Номер по Госреестру СИ: 65938-17
65938-17 Измерители лазерные триангуляционные
(РФ60х)
Назначение средства измерений:
Измерители лазерные триангуляционные РФ60х (далее - измерители) предназначены для бесконтактного измерения перемещений технологических объектов по одной координате вдоль оси, задаваемой источником лазерного излучения на предприятиях и в организациях различных отраслей промышленности: машиностроения, деревообработки, приборостроения.
Внешний вид.
Измерители лазерные триангуляционные
Рисунок № 1
Внешний вид.
Измерители лазерные триангуляционные
Рисунок № 2
Внешний вид.
Измерители лазерные триангуляционные
Рисунок № 3
Внешний вид.
Измерители лазерные триангуляционные
Рисунок № 4
Программное обеспечение
Программное обеспечение «РФбОх-SP», установленное на компьютере, принимает от измерителя, через протокол RS232 и RS485 результаты измерений, выполняет их анализ и выводит графическую и цифровую информацию на экран компьютера. Данные измерений могут быть сохранены во внутренней памяти компьютера, на сервере или на флэш-карте.
Идентификационные данные программного обеспечения измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
РФбОх-SP |
Номер версии (идентификационный номер) ПО |
У.1.Х.Х.Х |
Цифровой идентификатор ПО |
- |
Другие данные, если имеются |
не имеются |
Уровень защиты программного обеспечения оценивается, как «высокое» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом гравировки на корпус измерителя и на руководство по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям лазерным триангуляционным РФ60хТУ BY 100051163.003-2009 «Измерители лазерные триангуляционные РФ60х. Технические условия»
Поверка
Поверкаосуществляется по документу МРБ МП.1880-2016 «Измерители лазерные триангуляционные РФ60х . Методика поверки», утвержденным РУП «БелГИМ» 03 июня 2016 г.
Основные средства поверки:
-
- Линейка измерительная металлическая по ГОСТ 427-75, диапазон измерения от 0 до 1000 мм, погрешность ±0,2 мм;
-
- Машина измерительная оптико-механическая ИЗМ-3 по ГОСТ 10875-76, диапазон измерения от 0 до 3000 м, погрешность ±(1,3+3L), мкм, где L - длина в метрах.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
Изготовитель
ООО «РИФТЭК», г. Минск, Республика Беларусь
Адрес: 220090, г. Минск, Логойский тракт, 22-311
Тел.: +375 17 281-35-13
Факс: +375 17 281-36-57
Web-сайт: www.riftek.com
E-mail: info@riftek. com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия измерителей основан на методе оптической триангуляции. Излучение полупроводникового лазера фокусируется объективом на объекте измерения. Рассеянное на объекте измерения излучение объективом фокусируется на позиционно-чувствительной линейке. Перемещение объекта измерения вызывает соответствующее перемещение изображения на линейке. Процессор сигналов рассчитывает расстояние до объекта по положению изображения светового пятна на линейке.
Измерители изготавливают четырех модификаций (РФ600, РФ603, РФ603Ж и РФ605), в каждой из которых имеется ряд исполнений, отличающихся габаритными размерами, диапазоном измерения перемещений, базовым расстоянием до объекта измерения и быстродействием.
В качестве источника излучения используется красный полупроводниковый лазер, работающий на длине волны 660 нм, либо ультрафиолетовый полупроводниковый лазер, работающий на длине волны 405 нм.
Измерители имеют цифровой выход с целью снятия, обработки и отображения накопленной информации.
Цифровой выход имеет интерфейс RS232 или RS485 для подключения к ПЭВМ.
Внешний вид измерителей показан на рисунках 1 - 4.

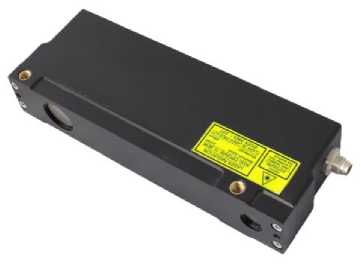

Рисунок 1 - Измерители лазерные триангуляционные РФ600
Рисунок 2 - Измерители лазерные триангуляционные РФ603

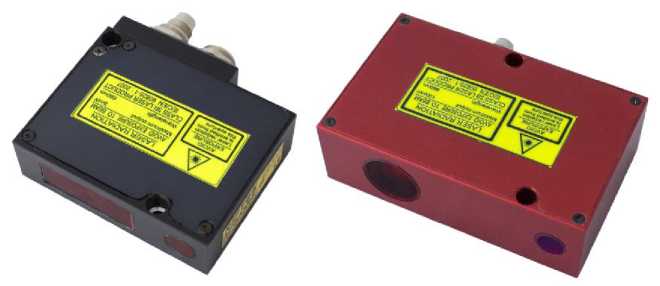

Рисунок 3 - Измерители лазерные триангуляционные РФ603Ж
Рисунок 4 - Измерители лазерные триангуляционные РФ605
аблица 4 - Комплект поставки измерителей
Наименование и условное обозначение |
Обозначение |
Количество |
Измерители лазерные триангуляционные |
РФ60х |
1 шт. |
Программное обеспечение |
РФ60х^Р |
1 шт. |
Руководство по эксплуатации (CD-диск) |
РФ60х.00.000.РЭ |
1 экз. |
Методика поверки |
МРБ МП 1880-2016 |
1 экз. |
Упаковка |
- |
1 экз. |
Таблица 1 - Метрологические характеристики измерителей
Модификация |
РФ600 |
РФ603 |
РФ603Ж |
РФ605 |
Диапазон измерения перемещений, мм |
от 10 до 2500 |
от 2 до 1250 |
от 2 до 1250 |
от 50 до 500 |
Дискретность отсчета, мм |
0,01 для диапазона от 10 до 39 включ. 0,1 для диапазона от 40 до 399 включ. 1 для диапазона от 400 до 2500 включ. |
0,01 для диапазона от 2 до 39 включ. 0,1 для диапазона от 40 до 399 включ. 1 для диапазона от 400 до 1250 включ. |
0,01 для диапазона от 2 до 39 включ. 0,1 для диапазона от 40 до 399 включ. 1 для диапазона от 400 до 1250 включ. |
0,1 для диапазона от 50 до 399 включ. 1. для диапазона от 400 до 500 включ. |
Модификация |
РФ600 |
РФ603 |
РФ603Ж |
РФ605 |
Пределы приведенной погрешности измерения перемещения, % от ВПИ* |
± 0,25 |
*ВПИ - верхний предел измерения перемещений
Таблица 3 - Технические характеристики и условия эксплуатации
Мощность лазерного излучения, мВт, не более |
20 |
20 |
70 |
0,95 |
Потребляемая мощность, Вт, не более |
2 |
2 |
4,8 |
2 |
Масса (без кабеля), кг, не более |
0,51 |
0,11 |
0,15 |
0,07 |
Условия эксплуатации измерителей:
|
от 0 до +40 до 80% при 25 °С | |||
Условия транспортирования измерителей:
|
от -25 до +55 до 98 при 25 °С |
