Сведения о средстве измерений: 27510-12 Скобы измерительные диаметров колесных пар

Номер по Госреестру СИ: 27510-12
27510-12 Скобы измерительные диаметров колесных пар
(ИДК)

Назначение средства измерений:
Скобы измерительные диаметров колёсных пар ИДК (в дальнейшем - скобы) предназначены для измерения диаметра круга катания колёсных пар подвижного состава железных дорог и метрополитена.

сертификация программного обеспечения

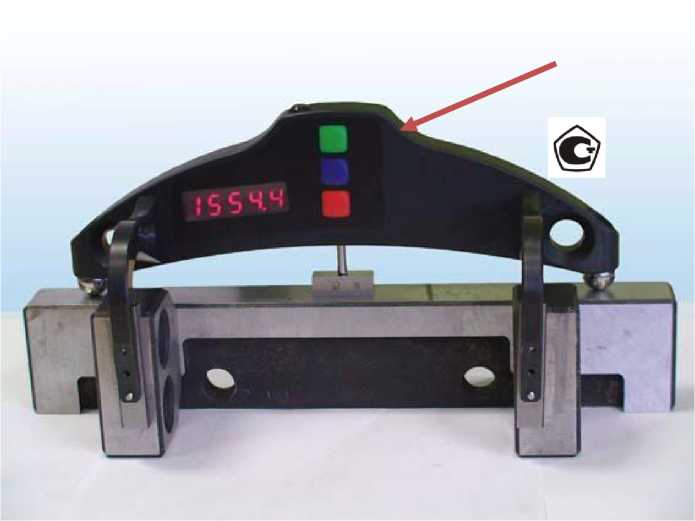

Внешний вид. Скобы измерительные диаметров колесных пар, http://oei-analitika.ru рисунок № 1
Внешний вид.
Скобы измерительные диаметров колесных пар
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 23.07.2017
Номер записи - 111736
ID в реестре СИ - 334136
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-800/1200-В, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-760/1250-A-BT, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-760/1200-A-BT, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-750/1260-A, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-700/900-B, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-660/1250-A-BT, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-600/1400-В-ВТ, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-600/1400-В, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-600/1400-A-BT, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-600/1400-A, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-600/1250-B, Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-600/1250-A-BT, Скоба измерительная диаметров колесных пар ИДК, 800-1250 мм, скоба измерительная диаметров колесных пар ИДК, Нет модификации, ИДК, IDK-70/250-750/1050-B, IDK-70-300-760/1050-A-BT, IDK-70-250-760/1250-A-BT, -,

Производитель

Изготовитель - ООО "РИФТЭК"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 136
Выдано извещений - 4
Кол-во периодических поверок - 133
Кол-во средств измерений - 113
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Скобы измерительные диаметров колесных пар (ИДК)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "РИФТЭК"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
27510-04
01.08.2009
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
1 год
27510-12
28.02.2022
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
27510-12
23.07.2017
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
35128-07
01.07.2012
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
1 год
35128-07
28.09.2017
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
41061-09
01.08.2014
Измерители лазерные триангуляционные, РФ603
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
41061-13
28.10.2018
Измерители лазерные триангуляционные, РФ603
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
57370-14
14.05.2019
Преобразователи линейных перемещений , РФ25
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
65938-16
28.02.2017
Измерители лазерные триангуляционные, РФ60x
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
65938-17
28.02.2022
Измерители лазерные триангуляционные, РФ60х
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
35128-18
31.05.2023
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
57370-19
31.07.2023
Преобразователи линейных перемещений , РФ25
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
87349-22
16.05.2027
Измерители лазерные триангуляционные, РФ60х
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
87350-22
18.07.2027
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
92493-24
14.02.2028
Профилометры поверхности катания колесной пары, ИКП М
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
57370-24
05.02.2029
Преобразователи линейных перемещений , РФ25
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
95593-25
30.10.2028
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Скобы измерительные диаметров колесных пар (ИДК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "Брянский ЦСМ"
(RA.RU.311364)
РСТ
  • ИДК
  • 6 0 5 1 5 0 5
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • Скоба измерительная ИДК
  • 1 0 1 0 1 0 1
    ФБУ "ВЛАДИМИРСКИЙ ЦСМ"
    (RA.RU.311222)
    РСТ
  • ИДК
  • IDK-70-300-760/1050-A-BT
  • IDK-70-250-760/1250-A-BT
  • IDK-70/250-750/1050-B
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/300-1100/1260-B
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/300-1100/1260-B-BT
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/300-850/1250-B
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/300-760/1050-A-BT
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-750/1260-A
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-850/1260-A-ВТ
  • 113 0 113 0 109 0 109
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • Скоба измерительная диаметров колесных пар ИДК
  • 1 0 1 1 1 0 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • ИДК
  • скоба измерительная диаметров колесных пар ИДК
  • Нет модификации
  • 9 0 8 2 7 0 7
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • -
  • 1 0 1 0 1 0 1
    ФБУ "АЛТАЙСКИЙ ЦСМ"
    (RA.RU.311486)
    РСТ
  • ИДК
  • Нет модификации
  • 4 0 3 0 3 0 3

    Стоимость поверки Скобы измерительные диаметров колесных пар (ИДК)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    5850 4512
    ФБУ Челябинский ЦСМ
    Челябинская область
    3174 4512

    Программное обеспечение

    Скобы измерительные диаметров колесных пар ИДК имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.

    Наименование ПО

    Идентифи-ка-ционное наименование ПО

    Номер версии (идентификационный номер) ПО

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора

    ПО

    IDK

    IDK

    v.1.0

    -

    -

    Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Метод измерений изложен в разделе 17.7 «Порядок работы» Руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к скобам измерительным диаметров колёсных пар ИДК

    МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

    ТУ BY 100051163.004-2011 «Скобы измерительные диаметров колесных пар ИДК. Технические условия»

    Поверка

    Поверка

    осуществляется по документу МРБ МП. 1374-2011 «Скоба измерительная диаметров колёсных пар ИДК. Методика поверки», утвержденной БелГИМ.

    Основные средства поверки:

    - меры длины концевые плоскопараллельные 3 к . т .


    Изготовитель

    ООО "РИФТЭК", Республика Беларусь

    Скобы состоят из основания с двумя шаровыми опорами для установки скобы на поверхность круга катания колеса, двух боковых опор для базирования скобы на боковой поверхности колеса, измерительного наконечника, расположенного в центре между шаровыми опорами, устройства цифровой индикации (УЦИ) и блока аккумуляторов. Метод измерения основан на расчете диаметра колесных пар по результатам измерений длины сегмента диаметра круга катания (расстояния между центрами шаровых опор скобы) и высоты сегмента, образуемого при установке скобы на колесо. Скобы имеют встроенный датчик температуры для компенсации температурной деформации.

    Внешний вид. Скобы измерительные диаметров колесных пар (ИДК), http://oei-analitika.ru

    Рисунок 1 - Общий вид скобы измерительной диаметров колесных пар ИДК



    Характеристика

    Значение

    Пределы допускаемой абсолютной погрешности измере

    ния диаметра круга катания колеса, мм

    ±0,25

    Диапазон измерения диаметра круга катания колеса, мм

    от 600 до 1250

    Дискретность отсчетного устройства, мм

    0,1; 0,01

    Размах показаний, мм, не более

    0,2

    Номинальное значение и допустимое отклонение расстояния между центрами шаровых опор, мм

    250±0,1

    Условия эксплуатации скобы:

    • - температура окружающей среды, , °С

    • - относительная влажность

    от минус 10 до плюс 40 до 80 % при 25 °С

    Условия транспортирования скобы:

    • - температура окружающей среды,. °С

    • - относительная влажность

    от минус 25 до плюс 50 до 95 % при 25 °С

    Номинальное напряжение, В

    2,4

    Масса, кг, не более

    1

    Г абаритные размеры, мм, не более

    240x140x97

    Шероховатость шаровых опор и базовых поверхностей боковых упоров, Ra, мкм, не более

    1

    Ток потребления, А, не более

    0,1

    Средний срок службы скобы, лет, не менее

    10
