Номер по Госреестру СИ: 57370-19
57370-19 Преобразователи линейных перемещений
(РФ25)
Назначение средства измерений:
Преобразователи линейных перемещений РФ25 (далее - преобразователи)
предназначены для измерения и преобразования линейных размеров, положения и перемещения объекта, отклонения формы, отклонения профиля и расположения поверхностей на предприятиях и в организациях различных отраслей промышленности, машиностроении, приборостроении.
Внешний вид.
Преобразователи линейных перемещений
Рисунок № 1
Внешний вид.
Преобразователи линейных перемещений
Рисунок № 2
Внешний вид.
Преобразователи линейных перемещений
Рисунок № 3
Внешний вид.
Преобразователи линейных перемещений
Рисунок № 4
Внешний вид.
Преобразователи линейных перемещений
Рисунок № 5
Внешний вид.
Преобразователи линейных перемещений
Рисунок № 6
Программное обеспечение
Программное обеспечение «RF25x» установлено на жестком диске устройства цифровой индикации. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. Программное обеспечение «RF25x», установленное на устройство цифровой индикации, принимает данные измерений, выполняет их анализ, выводит на экран, результаты измерений и информацию о выявленных отступлениях геометрических параметров, имеется возможность распечатывания на бумажном носителе документов и запись данных замеров на флэш-карту.
Идентификационные данные программного обеспечения преобразователей линейных перемещений РФ25 приведены в таблицах 1.
Таблица 1 - Идентификационные данные программного обеспечения профилометров ИКП
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО «RF25x-sp» |
Номер версии (идентификационный номер) ПО |
Не ниже 1.х |
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения оценивается, как «высокий» по РМГ
Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям линейных перемещений РФ25
ТУ BY 100051163.005-2013 «Преобразователи линейных перемещений РФ25. Технические условия».
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Поверка
Поверкаосуществляется по документу МРБ МП.2369-2013 «Преобразователи линейных перемещений РФ25. Методика поверки» утвержденному Республиканское унитарное предприятие «Белорусский государственный институт метрологии» в 09 ноября 2013 г.
Основные средства поверки:
- Меры длины концевые плоскопараллельные, набор № 1, класс точности 2, ГОСТ Р 8.763.-2011
- Стойка для измерительных головок типа С-П, ГОСТ 10197-70
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «РИФТЭК» (ООО «РИФТЭК»)
УНП 100051163
Адрес: 220090, Республика Беларусь, г. Минск, Логойский тракт 22
Тел./факс: +375 17 281-35-13, +375 17 281-36-57
E-mail: info@riftek.com
Web-сайт: www.riftek.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием«Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

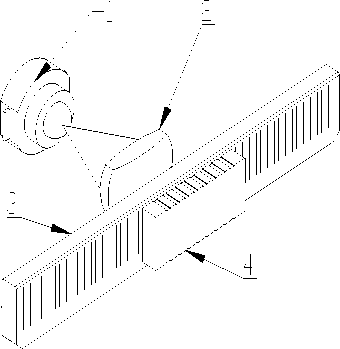

Преобразователь состоит из специальной шкалы (3), жестко связанной с измерительным стержнем, в который вкручен измерительный наконечник. Изображение шкалы, формируемое светодиодом (1) и объективом (2), считывается CMOS-линейкой (4) и анализируется процессором сигналов, который рассчитывает положение шкалы.
Рисунок 1 Схема преобразователя
Преобразователи изготавливают пяти модификаций (РФ251-3, РФ251-25, РФ256-15, РФ256-35 и РФ256-55), которые отличаются габаритными размерами, массой, диапазоном измерений, климатическим исполнением и степенью защиты оболочки по ГОСТ 14254.
Преобразователи модификаций РФ251-25, РФ256-15, РФ256-35 и РФ256-55 могут применяться для работы в лабораториях.
Преобразователи модификации РФ251-3 предназначены для промышленного применения.
Преобразователи имеют цифровой выход с целью снятия, обработки и отображения накопленной информации. Цифровой выход имеет интерфейс RS485 или RS232 для подключения к ПЭВМ.
Данные от преобразователей могут быть получены по последовательному интерфейсу двумя способами: по разовым запросам и автоматическим потоком данных.
Порт RS232 позволяет подключать преобразователи непосредственно к RS232 порту компьютера либо контроллера по схеме «точка-точка».
Порт RS485 позволяет подключать несколько преобразователей к одному устройству сбора информации по схеме «общая шина».
Преобразователи модификаций РФ256-15, РФ256-35 и РФ256-55 оборудованы светодиодной индикацией с двумя состояниями: “красный” и “зеленый”. Светодиодная индикация находится в состоянии «зеленый», если результат измерений не выходит за установленные пределы измерений. Светодиодная индикация находится в состоянии “красный”, если результат измерения выходит за какой-либо установленный предел измерений.
Внешний вид преобразователей представлен на рисунках 2 - 6.
ррфТЖ
РФ 251

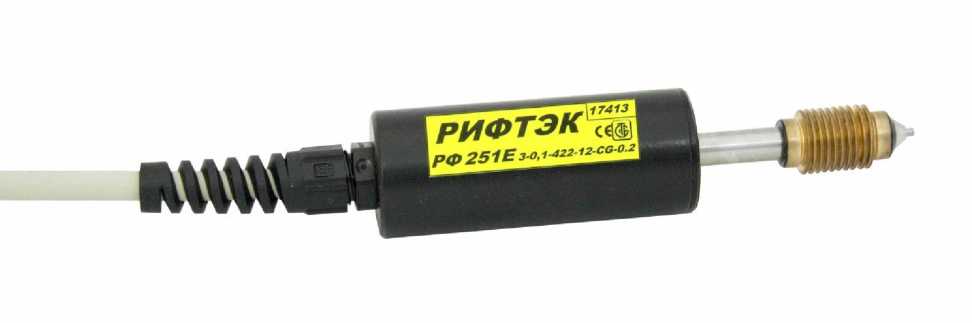

Рисунок 2 - Внешний вид преобразователя РФ251-3
17413 I
РИФТЖ
рф

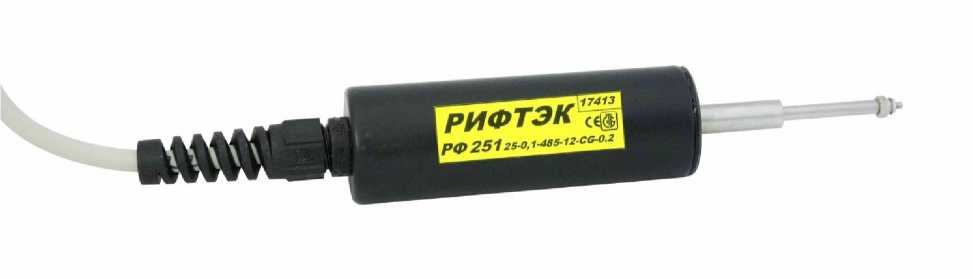

Рисунок 3 - Внешний вид преобразователя РФ251-25

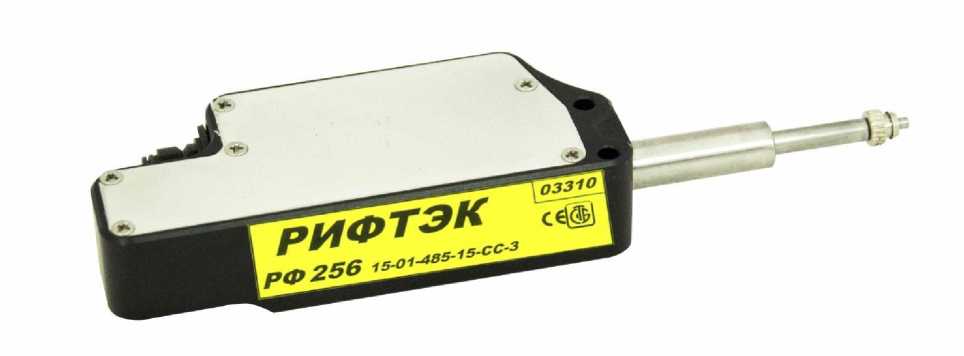

Рисунок 4 - Внешний вид преобразователя РФ256-15

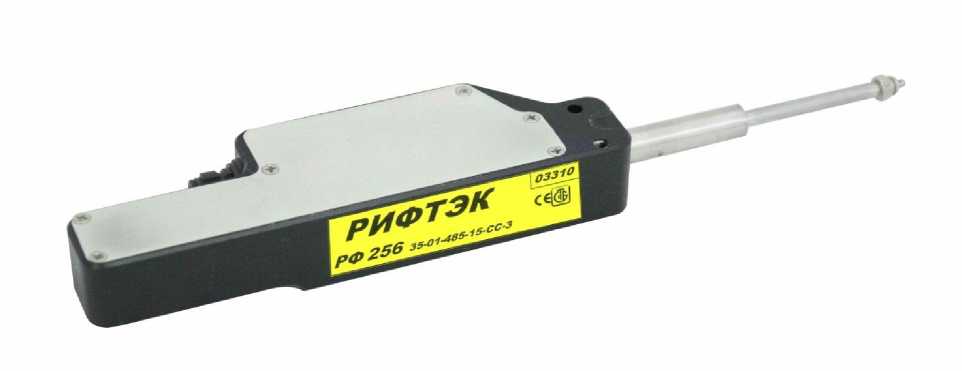

Рисунок 5 - Внешний вид преобразователя РФ256-35

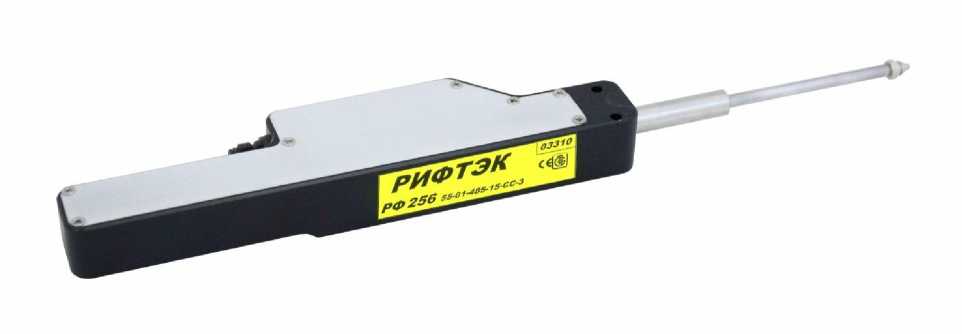

Рисунок 6 - Внешний вид преобразователя РФ256-55
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений преобразователей, мм, для модификаций: РФ251-3 |
от 0 до 3 |
РФ256-15 |
от 0 до 15 |
РФ251-25 |
от 0 до 25 |
РФ256-35 |
от 0 до 35 |
РФ256-55 |
от 0 до 54 |
Пределы допускаемой абсолютной погрешности измерения преобразователей, мм, для модификаций: РФ251-3 |
±0,002 |
РФ256-15 |
±0,002 |
РФ251-25 |
±0,002 |
РФ256-35 |
±0,002 |
РФ256-55 |
±0,003 |
Пределы допускаемой дополнительной абсолютной погрешности преобразователей модификации РФ251-3 на каждые 10 °С, мм |
±0,001 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Время установления рабочего режима преобразователей, с, не более |
20 |
Условия эксплуатации преобразователей: - температура окружающей среды, °С, для модификаций: РФ251-3 |
от -25 до +45 |
РФ256-15 |
от +17 до +23 |
РФ251-25 |
от +17 до +23 |
РФ256-35 |
от +17 до +23 |
РФ256-55 |
от +17 до +23 |
- относительная влажность, для модификаций: РФ251-3, при 25 °С |
до 98 % |
РФ256-15, при 20 °С |
до 80 % |
РФ251-25, при 20 °С |
до 80 % |
РФ256-35, при 20 °С |
до 80 % |
РФ256-55, при 20 °С |
до 80 % |
Условия транспортирования преобразователей: - температура окружающей среды, °С |
от -30 до +50 |
- относительная влажность, при 25 °С |
до 95 % |
Напряжение питания, В |
от 12 В до 24 В |
Потребляемая мощность преобразователей, Вт, не более |
0,75 |
Выходной интерфейс |
RS232, RS485 |
Габаритные размеры, мм, не более, для модификаций: РФ251-3: Длина |
150 |
Диаметр стержня |
30 |
РФ256-15: Длина |
128,5 |
Ширина |
36 |
Высота |
20 |
РФ251-25 Длина |
174,5 |
Диаметр стержня |
30 |
РФ256-35: Длина |
189,7 |
Ширина |
36 |
Высота |
20 |
РФ256-55 Длина |
236,7 |
Ширина |
36 |
Высота |
20 |
Масса, г, не более, для модификаций: РФ251-3 |
70 |
РФ256-15 |
110 |
РФ251-25 |
110 |
РФ256-35 |
150 |
РФ256-55 |
180 |
Степень защиты оболочки по ГОСТ 14254, для модификаций: РФ251-3 |
IP57 |
РФ256-15 |
IP50 |
РФ251-25 |
IP50 |
РФ256-35 |
IP50 |
РФ256-55 |
IP50 |
