Сведения о средстве измерений: 27510-12 Скобы измерительные диаметров колесных пар

Номер по Госреестру СИ: 27510-12
27510-12 Скобы измерительные диаметров колесных пар
(ИДК)

Назначение средства измерений:
Скобы измерительные диаметров колесных пар ИДК (далее - Скобы) предназначены для измерения диаметра круга катания колесных пар подвижного состава железных дорог и метрополитенов.

сертификация программного обеспечения

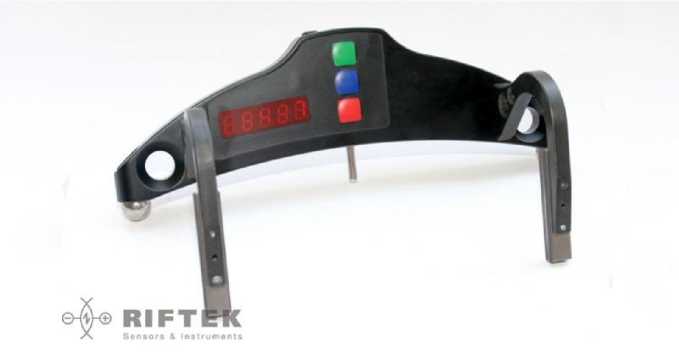

Внешний вид. Скобы измерительные диаметров колесных пар, http://oei-analitika.ru рисунок № 1
Внешний вид.
Скобы измерительные диаметров колесных пар
Рисунок № 1

Общие сведения

Дата публикации - 03.11.2022
Срок свидетельства - 28.02.2022
Номер записи - 111735
ID в реестре СИ - 334135
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Скоба измерительная диаметров колесных пар ИДК, Нет модификации, нет данных, ИДК-70/300-750/1050-A-BT, ИДК-70/250-850/1260-В, ИДК-70/250-760/1250-A-BT, ИДК-70/250-600/1400-B, ИДК 70/300-760/1050-A-BT, ИДК 70/300-760/1050, ИДК 70/30-720/1400-B, ИДК 70/30-720/1400, ИДК 70/250-760/1250-A-BT, ИДК 70/250-760/1250, ИДК, IDK-70/300-760/1050, IDK-70/250-600/1250-B, IDK-70/250-600/1250-A-BT, -, (база 300 мм),

Производитель

Изготовитель - ООО "РИФТЭК"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 239
Выдано извещений - 15
Кол-во периодических поверок - 228
Кол-во средств измерений - 77
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Скобы измерительные диаметров колесных пар (ИДК)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "РИФТЭК"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
27510-04
01.08.2009
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
1 год
27510-12
28.02.2022
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
27510-12
23.07.2017
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
35128-07
01.07.2012
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
1 год
35128-07
28.09.2017
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
41061-09
01.08.2014
Измерители лазерные триангуляционные, РФ603
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
41061-13
28.10.2018
Измерители лазерные триангуляционные, РФ603
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
57370-14
14.05.2019
Преобразователи линейных перемещений , РФ25
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
65938-16
28.02.2017
Измерители лазерные триангуляционные, РФ60x
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
65938-17
28.02.2022
Измерители лазерные триангуляционные, РФ60х
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
35128-18
31.05.2023
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
57370-19
31.07.2023
Преобразователи линейных перемещений , РФ25
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
87349-22
16.05.2027
Измерители лазерные триангуляционные, РФ60х
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
87350-22
18.07.2027
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
92493-24
14.02.2028
Профилометры поверхности катания колесной пары, ИКП М
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
57370-24
05.02.2029
Преобразователи линейных перемещений , РФ25
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
95593-25
30.10.2028
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год

Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Скобы измерительные диаметров колесных пар (ИДК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "Брянский ЦСМ"
(RA.RU.311364)
РСТ
  • ИДК
  • 4 0 4 1 4 0 4
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • Скоба измерительная диаметров колесных пар ИДК
  • 3 0 0 0 0 0 0
    ООО "КВАЗАР"
    (RA.RU.310696)
  • IDK-70/300-760/1050
  • IDK-70/250-600/1250-B
  • ИДК-70/250-850/1260-В
  • 5 0 5 0 5 0 5
    ФБУ "ВЛАДИМИРСКИЙ ЦСМ"
    (RA.RU.311222)
    РСТ
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-600/1400-ВТ
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/300-1100/1260-B
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/300-760/1050-A-BT
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/300-1100/1260-B-BT
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/300-850/1250-B
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-800/1200-B
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-850/1260-B-BT
  • Скоба измерительная диаметров колесных пар ИДК, 800-1250 мм
  • Скоба измерительная диаметров колесных пар ИДК, IDK-70/250-750/1260-A
  • Скоба измерительная диаметров колесных пар ИДК-70/300-700/1400-B
  • 50 0 50 2 36 0 36
    Коломенский филиал ФБУ «ЦСМ Московской области»
    (48)
    РСТ
  • нет данных
  • ИДК
  • 2 0 0 0 0 0 0
    ФБУ «Алтайский ЦСМ»
    (RA.RU.311486)
    РСТ
  • ИДК
  • 1 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Нет модификации
  • ИДК 70/300-760/1050-A-BT
  • ИДК 70/30-720/1400-B
  • ИДК
  • ИДК-70/250-760/1250-A-BT
  • ИДК 70/30-720/1400
  • ИДК 70/250-760/1250
  • ИДК-70/300-750/1050-A-BT
  • ИДК 70/300-760/1050
  • ИДК-70/250-600/1400-B
  • 18 0 18 6 16 0 16
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • ИДК
  • 4 0 0 0 0 0 0
    ФБУ "Брянский ЦСМ"
    (38)
    РСТ
  • 1 0 0 0 0 0 0
    ООО "ВОЛГАМЕТРОКОМ"
    (RA.RU.311868)
  • Нет модификации
  • 112 1 0 112 0 110 0 110
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • ИДК
  • 1 0 1 0 1 0 1
    ФБУ "АЛТАЙСКИЙ ЦСМ"
    (RA.RU.311486)
    РСТ
  • ИДК
  • 8 0 8 1 8 0 8
    ПАО "СЕВЕРСТАЛЬ"
    (RA.RU.311612)
  • ИДК
  • 6 0 6 2 6 0 6
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • ИДК
  • 2 0 2 0 2 0 2
    ООО "МЦ СЕВР ГРУПП"
    (RA.RU.314078)
  • Нет модификации
  • 1 0 1 0 1 0 1
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • -
  • 2 0 2 0 2 0 2
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ИДК
  • ИДК 70/250-760/1250-A-BT
  • ИДК 70/250-760/1250
  • ИДК 70/300-760/1050
  • IDK-70/250-760/1250-A-BT
  • 7 0 7 0 7 0 7
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • (база 300 мм)
  • ИДК
  • IDK-70/250-600/1250-A-BT
  • 12 0 12 3 12 0 12

    Стоимость поверки Скобы измерительные диаметров колесных пар (ИДК)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    5850 4512
    ФБУ Челябинский ЦСМ
    Челябинская область
    3174 4512

    Программное обеспечение

    Программное обеспечение скоб «IDK» записано на микрочип платы, находящейся внутри скобы. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. Программное обеспечение, установленное на переносном компьютере, принимает данные результатов измерений, выполняет их анализ и выводит цифровую информацию на показывающее устройство, встроенное в скобу. Данные измерений не могут быть сохранены на флэш-карту или распечатаны на принтере.

    Идентификационные данные программного обеспечения скоб приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения скоб

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    IDK

    Номер версии (идентификационный номер) ПО

    Не ниже 1.0

    Цифровой идентификатор ПО

    -

    Другие данные, если имеются

    не имеются

    Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится методом гравировки на корпус скоб и на руководство по эксплуатации типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационных документах


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к скобам измерительным диаметров колесных пар ИДК

    ТУ BY 100051163.004-2011 Скобы измерительные диаметров колесных пар ИДК Технические условия

    Поверка

    Поверка

    осуществляется по документу МРБ МП. 1374-2011 «Скоба измерительная диаметров колесных пар ИДК. Методика поверки», утвержденным РУП «БелГИМ» в ноябре 2011 г.

    Основные средства поверки:

    - набор плоскопараллельных концевых мер длины (от 0,5 до 100 мм) к.т. 3 по ГОСТ Р 8.763-2011;

    - плита поверочная 630х 400 мм к.т. 2 по ГОСТ 10905-86

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.


    Изготовитель


    ООО «РИФТЭК», г. Минск, Республика Беларусь
    Адрес: 220090, г. Минск, Логойский тракт, 22-311
    Тел.: +375 17 281-35-13
    Факс: +375 17 281-36-57
    Web-сайт: www.riftek.com
    E-mail: info@riftek. com

    Испытательный центр


    Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Скобы состоят из основания с двумя шаровыми опорами для установки скобы на поверхность круга катания колеса, двух опор для базирования скобы на боковой поверхности колеса, измерительного наконечника, расположенного в центре между шаровыми опорами, устройства цифровой индикации (УЦИ) и блока аккумуляторов.

    Метод измерения основан на расчете диаметра колесных пар по результатам измерений длины сегмента диаметра круга катания (расстояния между центрами шаровых опор скобы) и высоты сегмента, образуемого при установке скобы на колесо.

    Скобы имеют встроенный датчик температуры для компенсации температурной деформации.

    Фотографии общего вида скоб представлены на рисунке 1.

    Внешний вид. Скобы измерительные диаметров колесных пар (ИДК), http://oei-analitika.ru

    Рисунок 1 - Общий вид скоб измерительных диаметров колесных пар ИДК


    Таблица 4 - Комплект поставки скоб

    Наименование и условное обозначение

    Обозначение

    Количество

    Скобы измерительные диаметров колесных пар

    ИДК

    1 шт.

    Зарядное устройство

    ЗУ

    1 шт.

    Руководство по эксплуатации

    ИДК.РЭ

    1 экз.

    Методика поверки

    МРБ МП 1374-2011

    1 экз.

    Футляр

    -

    1 экз.

    Наименование и условное обозначение

    Обозначение

    Количество

    Диск с ПО

    ПО «IDK»

    1 шт.

    Паспорт

    ИДК.ПС

    1 экз.


    Таблица 2 - Метрологические характеристики скоб

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности при измерении диаметра круга катания колеса, мм

    ±0,25

    Диапазон измерений диаметра круга катания колеса, мм

    от 600 до 1250

    Дискретность показаний диаметра, мм

    0,1; 0,01

    Размах показаний, мм, не более

    0,2

    Номинальное значение и допустимое отклонение расстояния между центрами шаровых опор, мм

    250±0,1

    Таблица 3 - Условия эксплуатации и технические характеристики

    Наименование характеристики

    Параметры:

    Температура окружающей среды при выполнении измерений, °С

    от -10 до +40

    Относительная влажность при выполнении измерений, %, не более

    80

    (при температуре +25°С)

    Температура окружающей среды при транспортировке, °С

    от -25 до +50

    Относительная влажность при транспортировке, %

    до 95% при 25°С

    Диапазон напряжений питания постоянного тока (аккумулятор), В

    от 2,0 до 3,0

    Ток потребления, А, не более

    0,1

    Шероховатость шаровых опор и базовых поверхностей боковых упоров Ra, мкм, не более

    1,0

    Габаритные размеры, мм, не более: Длина

    270

    Ширина

    140

    Высота

    97

    Масса, кг, не более

    1,0


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
