Номер по Госреестру СИ: 65932-16
65932-16 Комплексы измерительно-вычислительные для систем автоматического управления и регулирования
(LC-U5/X)
Назначение средства измерений:
Комплексы измерительно-вычислительные для систем автоматического управления и регулирования LC-U5/X (далее - комплексы) предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного электрического тока, сопротивления, в том числе сигналов от термопреобразователей сопротивления и термопар, для измерений частоты периодических сигналов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений параметров технологических процессов.
Внешний вид.
Комплексы измерительно-вычислительные для систем автоматического управления и регулирования
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) комплекса LC-U5/X можно разделить на 2 группы -встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты - «высокий» по Р 50.2.077-2014).
Внешнее программное обеспечение (ПО), не влияющее на метрологические характеристики, содержит технологического интерфейса TrainView и программные средства для работы с программируемыми контроллерами ControlLogix, к которым относится следующее ПО: RSLogix 5000 (серии 9324, LRD***). Оно позволяет выполнять:
конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя и др.);
конфигурирование систем промышленной связи на основе стандарта Ethernet;
программирование логических задач контроллеров на языках LD (Ladder Diagram) и FBD (Function Block Diagram);
тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;
установку парольной защиты от несанкционированного доступа.
Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Изменение конфигурации (настроечных параметров) комплекса LC-U5/X разрешено производить пользователям, имеющим соответствующий уровень доступа.
Метрологические характеристики измерительных каналов комплексов, приведённые в таблицах 2 - 3, нормированы с учетом влияния на них ВПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
ПО модулей ControlLogix |
Номер версии (идентификационный номер) ПО |
Не ниже 1.x |
Цифровой идентификатор ПО |
Не используется |
Примечание - «х»-цифра от 0 до 99 |
Знак утверждения типа
Знак утверждения типананосится на корпус комплекса методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным для систем автоматического управления и регулирования LC-U5/X
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Техническая документация фирмы-изготовителя.
Поверка
Поверкавыполняется по документу МП 65932-16 «Комплексы измерительно-вычислительные для систем автоматического управления и регулирования LC-U5/X. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.01.2016 г.
Основные средства поверки: калибратор универсальный Н4-7 (регистрационный № 22125-01), мультиметр цифровой Fluke 8845 А (регистрационный № 57943-14), генератор сигналов произвольной формы 33210А (регистрационный № 32993-09), магазин сопротивления измерительный МСР-60М (регистрационный № 2751-71).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Compressor Controls Corporation», США
Адрес: 50323-2316, Des Moines, lowa, 4725 121 st Street, USA Телефон: (515) 270-0857
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Комплексы средств автоматического контроля и регулирования LC-U5/X представляют собой многоканальные программно-управляемые измерительные устройства, воспринимающие аналоговые выходные сигналы датчиков, которые после их нормализации аналоговыми нормирующиеми измерительными преобразователями поступают на вход аналого-цифровых преобразователей (АЦП), входящих в состав программируемых контроллеров комплекса. Выходные электрические цепи датчиков и аналоговые входы комплекса гальванически разделены. Программное обеспечение комплекса предусматривает математическую обработку цифровой измерительной информации, поступающей от АЦП, с целью управления работой газовых и паровых турбин, противопомпажного регулирования компрессоров, распределения нагрузки между параллельно работающими турбоагрегатами, подавления помех и т.д. Цифровые сигналы процессора поступают на цифро-аналоговые преобразователи контроллеров, в которых вырабатываются аналоговые управляющие сигналы для исполнительных механизмов.
Комплексы измерительно-вычислительные для систем автоматического управления и регулирования LC-U5/X состоят из модулей связи, модулей ввода/вывода аналоговых и дискретных сигналов, логических контроллеров, станции контроля и управления TrainView и операторских панелей, включая:
CM-l-xxx(-x) (7В-хх-хх-х) - измерительные преобразователи аналоговых сигналов, предназначенные для нормализации и гальванического разделения;
СМ-3-xxx - измерительные преобразователи частотных сигналов, предназначенные для нормализации и гальванического разделения;
FTA - устройство связи с объектом для аналоговых или дискретных сигналов; логические контроллеры - ControlLogix;
регуляторы технологического процесса - Series 3 Plus, Series 3 Plus Plus, Series 5M, Series 5, или Prodigy;
сеть Modbus, сеть ControlNet - быстродействующая детерминированная сеть, используемая для передачи информации, критичной ко времени, сеть Ethernet, сеть DH+.
Комплексы могут содержать дополнительные барьеры искрозащиты и гальванического разделения аналоговых сигналов.

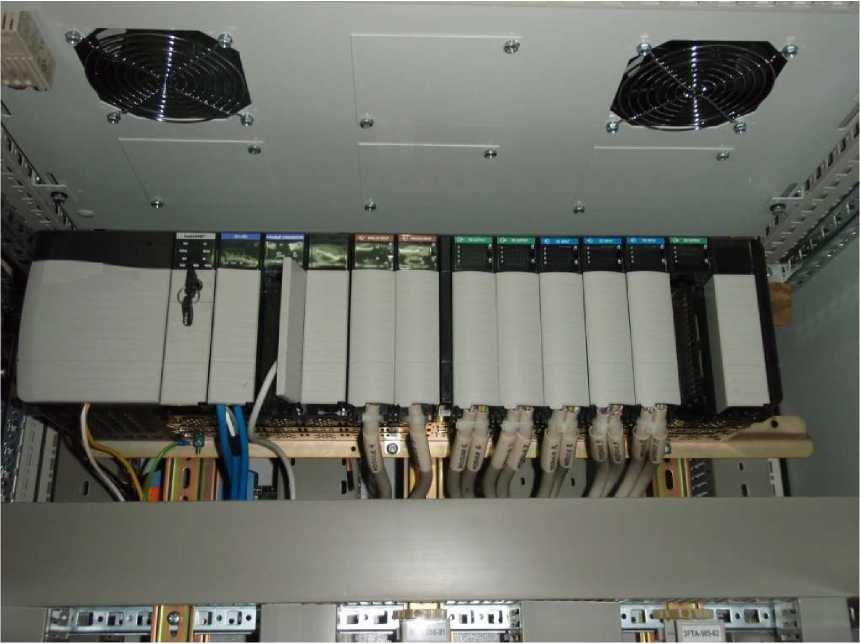

Фото общего вида комплексов представлено на рисунке 1.
Рисунок 1 - Фото общего вида комплексов LC-U5/X
Пломбирование комплексов не предусмотрено.
Станция контроля и управления представляет собой рабочее место оператора технологического процесса и включает компьютер, пакет прикладных программ, технологический интерфейс оператора.
Станция контроля и управления обеспечивает связь комплекса с оператором, визуальное наблюдение за состоянием измеряемых и контролируемых параметров объектов по мнемосхемам и графикам, вывод данных и отчетов о состоянии объекта и результатов измерений на экран и на печать, выдачу аварийной и экспертной сигнализации, дистанционное управление регулирующей и дискретной аппаратурой, начальное конфигурирование и программирование системы под конкретный объект, внесение текущих изменений в конфигурацию системы.
Панели оператора обеспечивают вывод информации о процессе, ввод запросов и параметров с функциональной клавиатуры, выдачу аварийной сигнализации.
Комплексы применяются в качестве вторичной части измерительных систем и систем управления в газовой, металлургической, химической, нефтеперерабатывающей, нефтехимической и других отраслях промышленности. Состав комплекса определяется заказом в соответствии с параметрами технологического объекта.
Основные метрологические измерительных каналов (ИК) комплексов средств автоматического управления и регулирования LC-U5/X приведены в таблицах 2, 3.
Таблица 2 - Основные метрологические характеристики ИК комплексов с нормирующими аналоговыми измерительными преобразователями
Нормирующий аналоговый измерительный преобразователь |
Диапазон измерений ИК |
Пределы допускаемой приведенной основной погрешности ИК, % |
1 |
2 |
3 |
CM-1-000 |
напряжение постоянного тока от 1 до 5 В |
±0,15 |
СМ-1-001 |
сила постоянного тока от 4 до 20 мА |
±0,2 |
CM-1-300 (7B-31-04-1) |
напряжение постоянного тока от 0 до 5 В |
±0,25 |
CM-1-304 (7B-31-01-1) |
напряжение постоянного тока от 0 до 10 В |
±0,25 |
CM-1-305 (7B-30-02-1) |
напряжение постоянного тока от 0 до 100 мВ |
±0,25 |
CM-1-306 (7B-33-01-1) |
напряжение постоянного тока от 1 до 5 В |
±0,25 |
Нормирующий аналоговый измерительный преобразователь |
Диапазон измерений ИК |
Пределы допускаемой приведенной основной погрешности ИК, % |
1 |
2 |
3 |
CM-1-309 (7B-30-07-1) |
напряжение постоянного тока от -100 до +100 мВ |
±0,25 |
CM-1-310 (7B-31-03-1) |
напряжение постоянного тока от -10 до +10 В |
±0,25 |
CM-1-313 (7B-41-02-1) |
напряжение постоянного тока от -5 до +5 В |
±0,25 |
CM-1-315 (7B-31-02-1) |
напряжение постоянного тока от -5 до +5 В |
±0,25 |
CM-1-317 (7B-41-01-4) |
напряжение постоянного тока от 0 до +5 В |
±0,25 |
СМ-1-335 |
сила постоянного тока от 4 до 20 мА |
±0,25 |
CM-1-513 (7B-34-04-1) |
сигналы от термопреобразователей сопротивления типов Pt100 в диапазоне от 0 до 600 °C |
±0,30 |
СМ-1-536 |
сигналы от термопреобразователей сопротивления Pt50, Pt100, Cu50, Cu100 в диапазоне от 25 до 190 Ом |
±0,30 |
СМ-1-547-3 |
сигналы от термопар типа К в диапазоне от -50 до +1000 °C |
±0,45 |
СМ-1-547-4 |
сигналы от термопар типа К в диапазоне от -50 до +600 °C |
±0,35 |
CM-1-631-03 |
напряжение постоянного тока от -10 до +10 В |
±0,25 |
СМ-3-101 |
частота периодических сигналов от 1 до 40000 Гц |
±0,01 |
Примечания 1 Пределы допускаемой основной погрешности указаны для измерительного канала, состоящего из вторичного измерительного преобразователя аналогового сигнала и модуля аналого-цифрового преобразования контроллера. 2 Пределы допускаемой основной погрешности указаны в процентах от диапазона измерений.
5 Пределы допускаемой приведенной дополнительной погрешности ИК от влияния температуры окружающей среды не превышают половину основной погрешности на каждые 10 °С изменения температуры окружающей среды. |
Таблица 3 - Основные метрологические характеристики ИК комплексов с выходом аналоговых сигналов
Нормирующий аналоговый измерительный преобразователь |
Диапазон выходного сигнала ИК, мА |
Пределы допускаемой приведенной основной погрешности ИК, % |
СМ-1-439 |
от 4 до 20 |
±0,25 |
Примечания
|
Таблица 4 - Технические характеристики комплексов
Наименование характеристики |
Значения |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220 -+ 2323 |
110 +11 -16,5 | |
- частота переменного тока, Гц |
50±1 |
- напряжение постоянного тока, В |
220 +- 2323 |
110 +11 -16,5 | |
Габаритные размеры, мм, не более: | |
- в шкафном исполнении (высота х ширина х длина) |
2200х602х1598 |
- в контейнерном исполнении (высота х ширина х длина) |
2400х2500х2250 |
Масса, кг, не более: | |
- в шкафном исполнении |
350 |
- в контейнерном исполнении |
1850 |
Условия эксплуатации: | |
- нормальная область значений температуры окружаю- | |
щей среды (в шкафном и контейнерном исполнениях), °С |
от +24 до +26 |
- рабочая область значений температура окружающей | |
среды, °С: | |
в шкафном исполнении |
от 0 до +45 |
в контейнерном исполнении |
от -50 до +50 |
- относительная влажность (без конденсации), % |
от 5 до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
