Комплексы измерительно-вычислительные для систем автоматического управления и регулирования Series 5 состоят из агрегатных контроллеров Vanguard, Reliant, Vantage GP, модулей связи, модулей ввода/вывода аналоговых и дискретных сигналов, рабочих станций TrainTools и TrainView и операторских панелей.

Агрегатный контроллер Vanguard включает в себя:

TTCM - модуль автоматического управления и регулирования,

LIOM - модуль местного ввода/вывода сигналов,

RIOM - модуль дистанционного ввода/вывода сигналов,

CPCI-8-S, СРС1-10-О, CPCI-4-S, CPCI-4-S2  - блок-каркас со встроенными

вентиляторами,

PSMU - блок питания универсальный, установленный в блок-каркасе.

Агрегатные контроллеры Reliant и Vantage GP представляют собой устройства фиксированной структуры со встроенной системой местного ввода-вывода.

Устройства местного ввода/вывода предназначены для приема и формирования аналоговых и дискретных сигналов, необходимых для решения быстрых задач регулирования и защиты. Устройства местного ввода/вывода включают в себя:

FTA-543, FTA-544, FTA-545, FTA-01, FTA-547 - устройство связи с объектом, предназначенное для подключения, запитывания, нормализации и гальванического разделения через вторичные преобразователи аналоговых сигналов от первичных измерительных преобразователей: термопар, термопреобразователей сопротивления и датчиков с выходным сигналом 4 - 20 мА и 1 - 5 В;

FTA-553, FTA-554, FTA-565, FTA-557, FTA-558 - устройство связи с объектом, предназначенное для приема и гальванического разделения сигналов от двухпозиционных датчиков, гальванического разделения и усиления выходных сигналов управления исполнительными механизмами технологического объекта и приема, нормализации и гальванического разделения частотных сигналов;

СМ-1-ххх(-х), СМ-1-ххх(-хх) - вторичные измерительные преобразователи аналоговых сигналов, предназначенные для нормализации и гальванического разделения аналоговых сигналов, устанавливаются на FTA -543, FTA-544, FTA-545, FTA-01;

СМ-2-ххх(-х) - вторичные преобразователи дискретных сигналов, предназначенные для нормализации и гальванического разделения входных и гальванического разделения и

Лист № 2 Всего листов 10 усиления выходных дискретных сигналов, устанавливаются на FTA -553, FTA-554, FTA-565, FTA-557, FTA-558.

СМ-3-xxx - вторичные преобразователи частотных сигналов, предназначенные для нормализации и гальванического разделения частотных сигналов, устанавливаются на FTA -553.

Устройства дистанционного ввода/вывода предназначены для приема и формирования аналоговых и дискретных сигналов. Эти устройства могут быть установлены на удаленном расстоянии от агрегатного контроллера. Устройства дистанционного ввода/вывода включают в себя:

RSL - служебный контроллер, предназначенный для опроса устройств связи с объектом RFTA-8 и передачи информации по каналу ProfiBus модулю RIOM;

RFTA-8, RFTA-S - дистанционное устройство связи с объектом, предназначенное для подключения дискретных и аналоговых сигналов и команд управления;

RCM-1 -xxx - вторичные преобразователи аналоговых сигналов, предназначенные для нормализации, гальванического разделения и цифрового преобразования аналоговых сигналов, устанавливаются на RFTA-8;

RCM-2 -xxx - вторичные преобразователи дискретных сигналов, предназначенные для нормализации и гальванического разделения входных и гальванического разделения и усиления выходых дискретных сигналов, устанавливаются на RFTA-8;

RPS - источник питания.

Станция контроля и управления представляет собой рабочее место оператора технологического процесса и включает в себя:

• -  индустриальный компьютер,

• -  пакет прикладных программ TrainView,

• -  технологический интерфейс оператора.

Станция контроля и управления обеспечивает связь комплекса с оператором, визуальное наблюдение за состоянием измеряемых и контролируемых параметров объектов по мнемосхемам и графикам, вывод данных и отчетов о состоянии объекта и результатов измерений на экран и на печать, выдачу аварийной и экспертной сигнализации, дистанционное управление регулирующей и дискретной аппаратурой, начальное конфигурирование и программирование системы под конкретный объект, внесение текущих изменений в конфигурацию системы.

Панели оператора обеспечивают построение мнемосхем и вывод на экраны дисплеев информации о процессе, ввод запросов и параметров с функциональной клавиатуры, выдачу аварийной и сигнализации.

Комплексы применяются в качестве вторичной части измерительных систем и систем управления турбомашинными объектами.

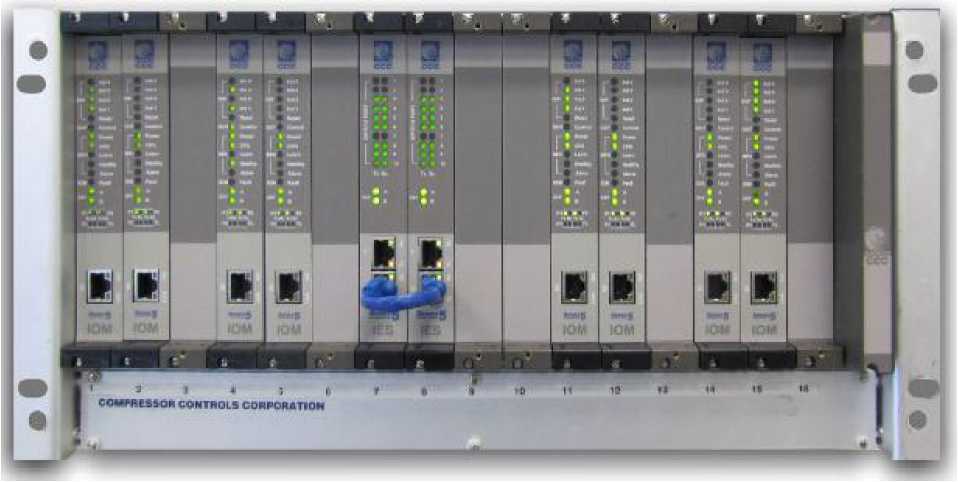

Фото общего вида комплексов представлено на рисунке 1.

Рисунок 1 - Фото общего вида комплексов

Комплекс, конфигурация и состав которого определяются требованиями заказчика.

В комплект поставки также входят:

• - руководство по эксплуатации,

• - методика поверки.

Основные метрологические и технические характеристики измерительных каналов (ИК) комплексов приведены в таблицах 2 - 4.

Таблица 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Окончание таблицы 2

Примечания

• 1 В таблице 2 значения пределов допускаемой основной погрешности указаны для измерительного канала, состоящего из вторичного измерительного преобразователя аналогового сигнала и модуля аналого-цифрового преобразования агрегатного контроллера.

• 2 В таблице 2 для всех типов модулей измерения сигналов от термопар значения пределов допускаемой основной приведенной погрешности указаны с учетом погрешности канала компенсации температуры холодного спая со встроенным термочувствительным элементом.

• 3 Пределы допускаемой дополнительной приведенной погрешности от влияния температуры окружающей среды не превышают половину основной погрешности на каждые 10 °С изменения температуры окружающей среды.

• 4 Пределы допускаемой основной погрешности: ± (15 мкВ (или 0,05 % относит., что больше) + 0,17 % от диап. + 1 °С).

• 5 ИК включает датчик перемещения.

• 6  Бинарные (вычислительные, преобразовательные и интерфейсные) модули, источники питания, центральное процессорное устройство и модуль памяти не являются измерительными компонентами комплексов и не требуют сертификата об утверждении типа.

Рабочие условия применения:

• - температура окружающего воздуха для агрегатного контроллера и устройств местного ввода/вывода от 0 до 55 °C;

• - температура окружающего воздуха для устройств дистанционного ввода от 0 до 70 °C;

• - температура окружающего воздуха при хранении и транспортировке от минус 40 до + 85 °C;

- относительная влажность от 5 до 95 % без конденсата.

- напряжение питания: от источника переменного напряжения 220⁺²²-33 В и 110⁺¹¹

16,5 В частотой (50 ± 1) Гц, от источника постоянного напряжения 220⁺²²-33 В и 110⁺¹¹-16,5 В.

Габаритные размеры, мм:

комплекс шкафного исполнения - 1598x602x2200, комплекс в приборном контейнере: 2250х2500х2400.

Масса, кг:

комплекс шкафного исполнения - 350, комплекс в приборном контейнере - 1850.

Средний срок службы - 12 лет.
