Номер по Госреестру СИ: 65849-16
65849-16 Газоанализаторы стационарные
(S4000 мод. S4000CH и S4000TH)
Назначение средства измерений:
Газоанализаторы стационарные S4000 модели S4000CH и S4000TH предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, а
также сероводорода в смеси с воздухом.
Внешний вид.
Газоанализаторы стационарные
Рисунок № 1
Внешний вид.
Газоанализаторы стационарные
Рисунок № 2
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), обеспечивающее выполнение следующих функций:
-
- расчет содержания определяемого компонента;
-
- отображение результатов измерений на дисплее;
-
- формирование выходного аналогового сигнала (4 - 20) мА;
-
- контроль общих неисправностей (связь, конфигурация);
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант.
ПО газоанализатора идентифицируется через сервисное меню посредством вывода на дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
firmware S4000СН firmware S4000ТН |
Номер версии (идентификационный номер) ПО - S4000OT |
32412 |
- БДОООТН |
32418 |
Цифровой идентификатор ПО - S4000OT |
Ox7D90 |
- БДОООТН |
OxFC27 |
Алгоритм вычисления цифрового идентификатора ПО |
Exclusive OR |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки, расположенной на лицевой поверхности газоанализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным S4000 модели S4000CH и S4000TH
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52350.29-1-2008 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы-изготовителя General Monitors Ireland Ltd.
Поверка
Поверкаосуществляется по документу МП 2014-1 «Инструкция. Газоанализаторы стационарные S4000 модели S4000CH и S4000TH. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 31.03.2016 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03, регистрационный номер в федеральном информационном фонде (далее - рег.№) 62151-15 в комплекте со
стандартными образцами состава: ГСО-ПГС H2S/N2, рег.№ 10328-2013; СН4/воздух, рег.№ 10261-2013; С3Н8/воздух, рег.№ 10263-2013; С2Н6/воздух, рег.№ 10543-2014; п-С4Н10/воздух, рег.№ 10543-2014; i-C4H10/eo3gyx, рег.№ 10543-2014; Н2/воздух, рег. № 10531-2014; п-С5Н12/воздух, рег.№ 10543-2014; i-C5H12/eo3gyx, рег.№ 10363-2013; п-С6Н14/воздух,
рег. № 10543-2014; С8Н18/воздух, рег.№ 10539-2014; С9Н20/воздух, рег.№ 10524-2014; i-C4H8/eo3gyx, рег.№ 10524-2014; СзНб/воздух, рег.№ 10543-2014; С611,,/воздух. рег.№ 10528-2014; С7Н8/воздух, рег.№ 10368-2013; С2Н5ОН/воздух, рег.№ 10524-2014; п-С4Н10О/воздух,
рег.№ 10524-2014; С4Н8О2/воздух, рег.№ 10524-2014; п-СбН^/воздух, рег.№ 10524-2014; С8Н10/воздух, рег.№ 10539-2014; С4Н8О/воздух, рег. № 10524-2014; С5Н10/воздух, рег. № 10539-2014; о-С8Н10/воздух, рег. № 10528-2014; п-С8Н10/воздух, рег. № 10528-2014; СН3ОН/воздух, рег. № 10524-2014 в баллонах под давлением по ТУ 6-16-2956-92;
-
- рабочий эталон 2-го разряда калибровочный набор Drager Calibration Kit, рег. № 15616-96;
-
- дозатор механический одноканальный “BIOHIT”, рег. № 36152-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма General Monitors Ireland Ltd, Ирландия
Адрес: Ballybrit Business Park, Galway, Republic of Ireland
Тел.: + 353-91-751175
Факс: + 353-91-751317
E-mail: info@gmil.ie
Заявитель
Акционерное общество «Си Ай С-Контролс»
Адрес: Россия,117105, г. Москва, Варшавское шоссе, д.1, стр. 1-2, офис А405
Тел.: 8 (495) 269-74-01; Факс: 8 (495) 269-74-01
E-mail: info@cis-controls.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон: +7 (495) 526-63-00; Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Газоанализаторы стационарные S4000 модели S4000CH и S4000TH (далее -газоанализаторы) являются одноканальными стационарными автоматическими приборами непрерывного действия.
Принцип действия газоанализаторов S4000 основан на использовании специальных газочувствительных элементов - сенсоров. В модели S4000CH, предназначенной для измерения содержания в воздухе горючих газов и паров, используется сенсор термокаталитического типа. В модели S4000ТН, предназначенной для измерения содержания в воздухе сероводорода, используется металл- оксидный полупроводниковый сенсор (МОП) диффузионноадсорбционного типа. Сигналы с сенсоров усиливаются и подаются на вход аналоговоцифрового преобразователя, а затем обрабатываются встроенным микропроцессором и преобразуются в выходные сигналы от 4 до 20 мА, пропорциональные измеренной объемной доли указанных газов. Микропроцессоры газоанализаторов запоминают градуировочные характеристики, значения двух уровней срабатывания аварийной сигнализации, передают сигнал о превышении установленного порога, а также выполняют функции самодиагностики.
Анализаторы оснащены трехзначным цифровым дисплеем, на котором непрерывно отображаются результаты измерений (для модели S4000ТН в одном из трех диапазонов), а также высвечивается информация в виде символов-подсказок оператору в режимах настройки, калибровки и отображения возможных возникающих неисправностей. Изменение режимов работы осуществляется с помощью магнитно-управляемого переключателя.
Газоанализаторы могут дополнительно оснащаться релейными выходами двух уровней загазованности (сигнализация предупреждения и тревоги), возникновение неисправности, а также каналом передачи данных RS-485 по шине Modbus (коммуникационная линия с двойным резервированием). Для целей диагностики и перенастройки газоанализаторов в полевых условиях, а также проведения дистанционной калибровки газоанализаторы могут поставляться в конфигурации с цифровым выходным сигналом по протоколу HART.
Г азоанализатор модели S4000СН может устанавливаться с помощью проводной связи на расстоянии до 2740 метров, а модели S4000ТН - до 2400 метров от центрального пульта управления. Имеется возможность удаленного монтажа датчиков: для датчика с термокаталитическим сенсором на расстоянии 307 м от электронного модуля (модель S4000СН), для датчика с МОП сенсором - на расстоянии до 1200 м от электронного модуля (модель S4000ТН).
Для работы газоанализаторов моделей S4000СН и S4000ТН в газоаналитической системе серии 02 совместно с ними используются блоки усилителей ТА102А и ТА202А, соответственно.
Газоанализаторы имеют корпус изготовленный из алюминия без примесей меди, взрывозащищенного исполнения, для взрывоопасных зон классов 1 и 2 с маркировкой взрывозащиты: LBxd IIB Т5/Н2 (электронный модуль), ExdIICU (датчик с сенсором горючих газов термокаталитический), ExdIICU (датчик с сенсором сероводорода полупроводниковый). Выходные сигналы: аналоговый от 4 до 20 мА, релейные, цифровой - RS485 (Modbus) с резервированной линией и HART.
Внешний вид газоанализатора представлен на рисунке 1.

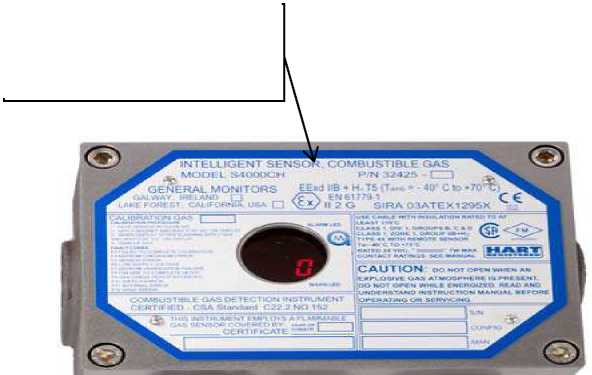

Место нанесения знака утверждения типа

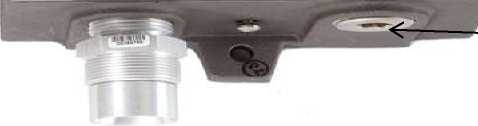

Место пломбирования от несанкционированного доступа
Рисунок 1 - Г азоанализатор стационарный S4000 модели S4000CH и S4000TH
Таблица 6
Наименование |
Обозначение |
Кол-во |
Г азоанализатор горючих газов и паров, горючих |
модель S4000CH |
1 |
жидкостей | ||
Термокаталитический датчик |
11159-1L, 11159-2L |
2 |
У силитель |
ТА102А |
1 |
Г азоанализатор сероводорода |
модель S4000rH |
1 |
Полупроводниковый датчик |
51457-1L, 51457-5L, 51457-9L |
3 |
У силитель |
ТА202А |
1 |
Дополнительные модули |
В13-020^ B14-020R, B13-021R, B014-021R |
4 |
Устройства защиты: - брызгозащиты |
10395-1 |
1 |
- пылезащиты |
10110, 1800822 |
1 |
- монтажа в воздуховодах |
10041-1, -2 |
1 |
У стройство удаленной калибровки |
TGA-1, (A)RGC |
1 |
Руководство по эксплуатации |
RUSMANS4000 |
1 |
Методика поверки |
МП 2014-1 |
1 |
1) Метрологические характеристики газоанализаторов модель S4000CH приведены в таблице 2.
Таблица 2
Определяемый компонент |
Диапазон измерений |
Диапазон показаний, % НКПР |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Предел допускаемого времени установления показаний, с | ||
% НКПР |
объемная доля, % |
Т0,5 |
Т0,9 | |||
Метан (СН4) |
от 0 до 50 |
от 0 до 2,2 |
от 0 до 100 |
±3 |
10 |
30 |
Пропан (С3Н8) |
от 0 до 50 |
от 0 до 0,85 |
от 0 до 100 |
±3 |
10 |
30 |
Бутан (n- С4Н10) |
от 0 до 50 |
от 0 до 0,7 |
от 0 до 100 |
±3 |
10 |
30 |
2) Метрологические характеристики газоанализаторов модель S4000TH приведены в таблице 3.
Таблица 3
Определяемый компонент |
Диапазон измерений, мг/м3 |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установ- | |
ления Т0,5, с |
показаний, | |||
Сероводород (НгБ) |
от 0 до 30 включ. |
±3 мг/м3 (абсол.) |
30 | |
св. 30 до 75 включ. |
±10 % (относ.) |
30 | ||
св. 50 до 150 |
±10 % (относ.) |
30 |
Таблица 4
Параметр |
Значение |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации от нормальных условий равны, в долях от пределов допускаемой основной погрешности:
|
1,5 0,8 |
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации от 10 до 95 % равны, в долях от пределов допускаемой основной погрешности:
|
0,5 0,3 |
Время прогрева газоанализаторов, мин, не более, |
15 |
Параметр |
Значение |
Напряжение питания от источника | |
постоянного тока, В |
24 |
- номинальное допускаемое изменение напряжения питания |
от 20 до 36 |
Потребляемая мощность, Вт, не более: | |
- для модели S4000CH |
9,0 |
- для модели S4000rH |
12,6 |
Габаритные размеры газоанализаторов, мм, не более (длина, ширина, высота) |
161х104х86 |
Масса газоанализаторов, кг, не более |
6,4 |
Г арантийный срок эксплуатации, лет |
2 |
Средняя наработка на отказ(при доверительной вероятности Р = 0,95), ч |
25000 |
Полный срок службы газоанализаторов, лет, не менее |
15 |
Рабочие условия эксплуатации | |
- диапазон температур окружающей среды, С |
от -60 до +75 |
- диапазон относительной влажности воздуха (без конденсации), % |
от 10 до 95 |
- диапазон атмосферного давления, кПа |
от 90 до 110 |
Маркировка взрывозащиты газоанализаторов: |
1ExdIIBT5/H2 |
Диапазон измерений, предел допускаемой основной погрешности газоанализатора модели S4000CH при измерении содержания в воздухе других углеводородных газов и паров, а также параметры их калибровки по трём калибровочным газам приведены в таблице 5.
Таблица 5
Измеряемый компонент |
Диапазон измерений |
Предел допуск. абсолют. погрешности, % НКПР |
Калибровочный газ и коэффициент калибровки | |||
% НКПР |
% об.д. |
СН4 2,2 % об.д. |
С3Н8 0,88 % об.д. |
С3Н8 0,42 % об.д. | ||
Этан (С2Н4) |
от 0 до 50 |
от 0 до 1,2 |
±3 |
60 |
35 |
- |
Водород (Н2) |
от 0 до 50 |
от 0 до 2,0 |
±3 |
50 |
- |
- |
и-Бутан (1-С4Н10) |
от 0 до 50 |
от 0 до 0,65 |
±3 |
- |
58 |
- |
н-Пентан (п-С5Н12) |
от 0 до 50 |
от 0 до 0,55 |
±3 |
- |
45 |
- |
Изопентан (2-метилбутан) |
от 0 до 50 |
от 0 до 0,65 |
±3 |
- |
50 |
- |
Г ексан (С6Н14) |
от 0 до 50 |
от 0 до 0,50 |
±3 |
- |
65 |
- |
Октан (С8Н18) |
от 0 до 50 |
от 0 до 0,40 |
±5 |
- |
80 |
- |
Нонан (С9Н20) |
от 0 до 50 |
от 0 до 0,35 |
±6 |
- |
90 |
- |
1-Бутен (С4Н8) |
от 0 до 50 |
от 0 до 0,8 |
±3 |
- |
45 |
- |
Измеряемый компонент |
Диапазон измерений |
Предел допуск. абсолют. погрешности, % НКПР |
Калибровочный газ и коэффициент калибровки | |||
% НКПР |
% об.д. |
СН4 2,2 % об.д. |
С3Н8 0,88 % об.д. |
С3Н8 0,42 % об.д. | ||
Ацетон (СН3)2СО |
от 0 до 50 |
от 0 до 1,25 |
±3 |
- |
50 |
- |
Пропилен (С3Н6) |
от 0 до 50 |
от 0 до 1,0 |
±5 |
72 |
- |
- |
Бензол (С6Н6) |
от 0 до 50 |
от 0 до 0,6 |
±3 |
- |
60 |
- |
ТОЛУОЛ (С6Н5СН3) |
от 0 до 50 |
от 0 до 0,5 |
±4 |
- |
68 |
- |
Этанол (С2Н5ОН) |
от 0 до 50 |
от 0 до 1,55 |
±3 |
- |
43 |
- |
н-Бутанол (С4Н9ОН) |
от 0 до 50 |
от 0 до 0,7 |
±10 |
- |
- |
90 |
Этилацетат (СН3СООС2Н5) |
от 0 до 50 |
от 0 до 1,0 |
±4 |
65 |
- |
- |
Бутилацетат (СН3СООС4Н9) |
от 0 до 50 |
от 0 до 0,60 |
±6 |
- |
90 |
- |
Этилбензол (С6Н5С2Н5) |
от 0 до 50 |
от 0 до 0,4 |
±6 |
- |
80 |
- |
2-Бутанон (СН3СОС2Н5) |
от 0 до 50 |
от 0 до 0,9 |
±3 |
- |
60 |
- |
Циклопентан (С5Н10) |
от 0 до 50 |
от 0 до 0,7 |
±3 |
- |
50 |
- |
МТБЭ (метил-трет- бутиловый эфир) |
от 0 до 50 |
от 0 до 0,75 |
±3 |
- |
60 |
- |
Изомеризат |
от 0 до 50 |
от 0 до 0,55 |
±4 |
- |
65 |
- |
Легкая нафта (петролейный эфир) |
от 0 до 50 |
от 0 до 0,7 |
±3 |
- |
60 |
- |
Фракция НК-62оС |
от 0 до 50 |
от 0до 0,55 |
±5 |
- |
73 |
- |
П-ксилол |
от 0 до 50 |
от 0 до 0,5 |
±6 |
- |
90 |
- |
О-ксилол |
от 0 до 50 |
от 0 до 0,5 |
±6 |
- |
90 |
- |
Метанол (СН3ОН) |
от 0 до 50 |
от 0 до 3,0 |
±5 |
82 | ||
Керосин ГОСТ 18499-73 |
от 0 до 50 |
от 0 до 0,35 |
±6 |
- |
90 |
- |
У айт-спирит ГОСТ 3134-78 |
от 0 до 50 |
от 0 до 0,35 |
±6 |
- |
90 |
- |
Бензин автомобильный ГОСТ Р 51313-99 |
от 0 до 50 |
от 0 до 0,7 |
±5 |
- |
77 |
- |
Измеряемый компонент |
Диапазон измерений |
Предел допуск. абсолют. погрешности, % НКПР |
Калибровочный газ и коэффициент калибровки | |||
% НКПР |
% об.д. |
СН4 2,2 % об.д. |
СэН8 0,88 % об.д. |
С3Н8 0,42 % об.д. | ||
Бензин авиационный ГОСТ 1012-72 |
от 0 до 50 |
от 0 до 0,7 |
±3 |
- |
56 |
- |
Бензин неэтилированный ГОСТ Р 51866-2002 |
от 0 до 50 |
от 0 до 0,7 |
±5 |
- |
80 |
- |
Топливо для реактивных двигателей ГОСТ 10227-86 |
от 0 до 50 |
от 0 до 0,35 |
±6 |
90 | ||
Нейтрализатор «КорКлиар-100» |
от 0 до 50 |
от 0 до 0,5 |
±10 |
- |
- |
90 |
Дизельное топливо ГОСТ 305-82 |
от 0 до 50 |
от 0 до 0,3 |
±10 |
- |
- |
90 |
Ингибитор коррозии «Геркулес 30617» |
от 0 до 50 |
от 0 до 0,6 |
±5 |
- |
- |
80 |
