Номер по Госреестру СИ: 66012-16
66012-16 Газоанализаторы довзрывоопасных концентраций этилена и метанола
(IR400)
Назначение средства измерений:
Газоанализаторы довзрывоопасных концентраций этилена и метанола IR400 предназначены для измерений довзрывоопасных концентраций этилена (C2H4) или метанола (CH3OH) в воздухе рабочей зоны и передачи измерительной информации внешним устройствам.

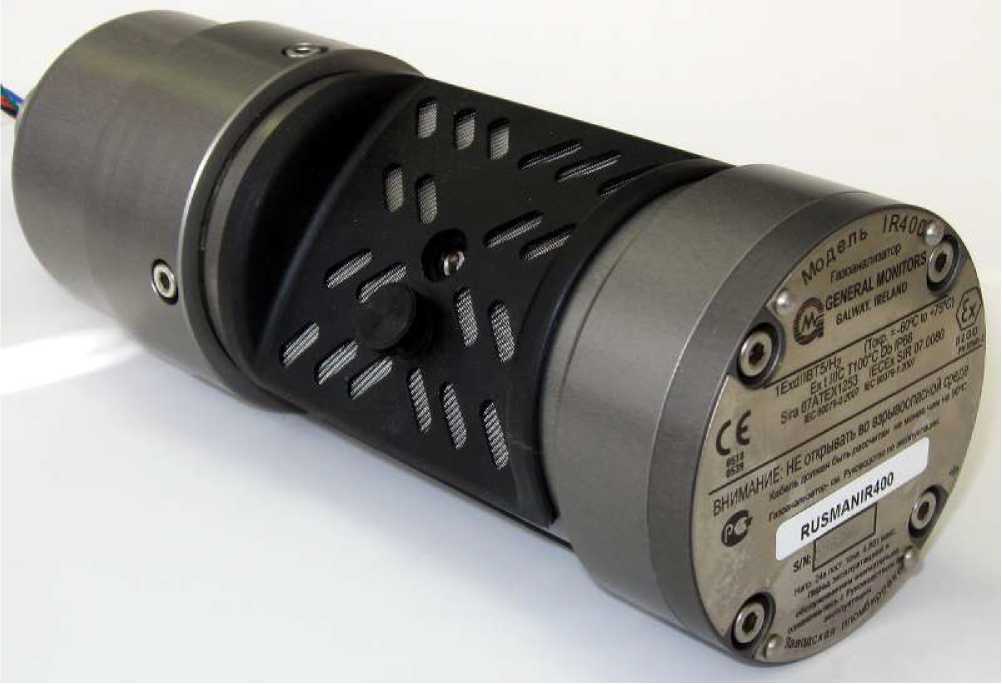

Внешний вид.
Газоанализаторы довзрывоопасных концентраций этилена и метанола
Рисунок № 1
Внешний вид.
Газоанализаторы довзрывоопасных концентраций этилена и метанола
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.12.2026
Номер записи - 157431
ID в реестре СИ - 379831
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, IR400, IR 400, (СН3ОН),
Производитель
Изготовитель - Фирма "General Monitors Ireland Ltd."
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 818
Выдано извещений - 2
Кол-во периодических поверок - 776
Кол-во средств измерений - 294
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1907 от 2016.12.16 Об утверждении типов СИ (45 позиций)
№2423 от 2021.10.28 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ
Наличие аналогов СИ: Газоанализаторы довзрывоопасных концентраций этилена и метанола (IR400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "General Monitors Ireland Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12100-90 |
Газосигнализаторы двуокиси серы, MC1000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
12101-90 |
Газосигнализаторы углеводородных газов, SC110 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
12102-90 |
Газосигнализаторы углеводородных газов, 4801 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
12103-90 |
Газосигнализаторы сероводорода, SТ210 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
12104-90 |
Газосигнализаторы сероводорода, 2601 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
17555-98 01.08.2003 |
Газоанализаторы с измерительным преобразователем S4100E, S4100 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
17556-98 01.08.2003 |
Газоанализаторы, IR5000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
17557-98 01.08.2003 |
Газоанализаторы, IR2100 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
17558-98 01.08.2003 |
Газоанализаторы, 02 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
17651-98 01.08.2003 |
Детекторы пламени оптические, FL3000, FL3001, FL3002 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
20924-01 01.03.2006 |
Газоанализаторы углеводородных газов, IR 2100 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
20924-06 01.04.2016 |
Газоанализаторы углеводородных газов, IR 2100 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
20925-01 01.03.2006 |
Газоанализаторы стационарные, TS 400/420 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
20926-01 01.03.2006 |
Детекторы горючих газов термокаталитические, 11159-1 и 11159-2 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25418-03 01.08.2008 |
Газоанализаторы портативные, G20/G40 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25419-03 01.08.2008 |
Газоанализаторы стационарные, TS400/420 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25419-08 01.01.2014 |
Газоанализаторы стационарные, TS400/420 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
25420-03 01.08.2008 |
Газоанализаторы, IR5000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25420-08 01.01.2014 |
Газоанализаторы, IR5000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
25421-03 01.08.2008 |
Газоанализаторы, 02 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25421-08 27.11.2024 |
Газоанализаторы, 02 (мод. 4802A и 2602A) Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25422-03 01.08.2008 |
Газоанализаторы с измерительным преобразователем, S4100 (газоанализатор), S4100E (преобразователь) Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25422-08 27.11.2024 |
Газоанализаторы, S4100 мод. S4100C, S4100T Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25658-03 01.10.2008 |
Системы газоаналитические многоканальные, MC600 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25658-08 27.11.2024 |
Системы газоаналитические многоканальные, MC600 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
29876-05 01.09.2010 |
Газоанализаторы стационарные, S 4000 (мод. S 4000 C/T) Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
29877-05 01.09.2010 |
Газоанализаторы стационарные, TS 4000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
42805-09 18.12.2024 |
Газоанализаторы углеводородных газов стационарные, IR400 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
42806-09 01.01.2015 |
Газоанализаторы стационарные, S4000, мод. S4000CH и S4000TH Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
56851-14 27.11.2024 |
Газоанализаторы углеводородных газов трассовые, IR5500 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
65849-16 07.12.2021 |
Газоанализаторы стационарные, S4000 мод. S4000CH и S4000TH Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
66012-16 16.12.2026 |
Газоанализаторы довзрывоопасных концентраций этилена и метанола, IR400 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
66788-17 01.03.2022 |
Газоанализаторы стационарные, ТS4000Н Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
66789-17 01.03.2022 |
Газоанализаторы стационарные, IR700 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
77535-20 19.02.2025 |
Газоанализаторы углеводородных газов стационарные, IR400 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
80000-20 07.12.2030 |
Газоанализаторы, S5000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Газоанализаторы довзрывоопасных концентраций этилена и метанола (IR400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИЭЦ "ДИАГНОСТИКА" (1801) | 26 | 0 | 0 | 0 | 26 | 0 | 0 | |||
| ООО "НПО "АПК" (RA.RU.312228) | 776 | 0 | 776 | 2 | 776 | 0 | 776 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 16 | 13 | 0 | 0 | 13 | 13 | 0 |
Стоимость поверки Газоанализаторы довзрывоопасных концентраций этилена и метанола (IR400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы довзрывоопасных концентраций этилена и метанола IR400 имеют встроенное программное обеспечение.
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Программное обеспечение идентифицируется по запросу через цифровой интерфейс RS485 ModBus RTU от персонального компьютера с установленным автономным ПО, обеспечивающим работу с регистрами ModBus.
Встроенное программное обеспечение выполняет следующие основные функции:
- прием и обработку сигнала первичного измерительного преобразователя;
- формирование выходного аналогового (4-20 мА) и цифрового (RS485, HART) сигналов;
- диагностику аппаратной и программной частей газоанализатора.
Встроенное программное обеспечение реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- расчет значений аналогового выходного токового сигнала по результатам измерений.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IR400 |
|
Номер версии (идентификационный номер) ПО |
J |
|
Примечание - номер версии ПО должен быть не ниже указанной в таблице. | |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на табличку на корпусе газоанализатора и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам довзрывоопасных концентраций этилена и метанола IR400
-
1 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды . Часть 29-1. Газоанализаторы . Общие технические требования и методы испытаний газоанализаторов горючих газов.
-
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов . Общие технические условия.
-
4 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
5 Техническая документация фирмы «General Monitors Ireland Limited», Ирландия.
Поверка
Поверкаосуществляется по документу МП-242-2049-2016 "Газоанализаторы довзрывоопасных концентраций этилена и метанола IR400. Методика поверки", разработанному и утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 12 сентября 2016 г.
Основные средства поверки:
- стандартные образцы газовые смеси состава этилен - азот (ГСО 10540-2014), метанол - азот (ГСО 10540-2014), пропан - азот (ГСО 10540-2014), выпускаемые по ТУ 0272-013-20810646-2014 в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «General Monitors Ireland Limited», ИрландияАдрес: Ballybrit Business Park, Galway, Republic of Ireland
Phone: +353-91-751175, Fax: +353-91-751317
E-mail: info@gmil.ie
Заявитель
АО «Си Ай С-Контролс», г. Москва
Адрес: 117105, Россия, г. Москва, Варшавское ш., д.1, стр. 1-2
Тел. (495) 269-74-01, факс (495) 269-74-02
ИНН 7701159497
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия газоанализаторов довзрывоопасных концентраций этилена и метанола IR400 (далее - газоанализаторы) - недисперсионный оптический инфракрасный абсорбционный.
Способ отбора пробы - диффузионный.
Газоанализаторы являются стационарными автоматическими одноканальными одноблочными приборами непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом (алюминий или нержавеющая сталь) корпусе цилиндрической формы. В корпусе предусмотрены пазы, закрытые металлической сеткой и пластиковыми крышками с прорезями, обеспечивающими диффузионный заход анализируемой среды внутрь газоанализатора.
Газоанализаторы могут поставляться в комплекте с клеммной коробкой или модулем полевого дисплея IR4000S (одноканальный) или IR4000M (многоканальный, до 8 каналов).
Газоанализаторы обеспечивают выходные сигналы:
-
- унифицированный аналоговый выходной сигнал постоянного тока (4 - 20) мА;
-
- цифровой сигнал RS485, протокол Modbus RTU;
-
- цифровой сигнал, протокол HART (по заказу).
Газоанализатор обеспечивает выполнение следующих основных функций:
-
- непрерывное измерение довзрывоопасной концентрации определяемых компонентов;
-
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;
-
- формирование выходного цифрового сигнала RS485, протокол Modbus RTU;
-
- формирование выходного цифрового сигнала, протокол HART (по заказу);
-
- настройка нулевых показаний и чувствительности (по команде от внешнего устройства);
-
- самодиагностика газоанализатора.
Газоанализаторы и модуль полевого дисплея соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), выполнены во взрывозащищенном исполнении по ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010, вид взрывозащиты "взрывонепроницаемая оболочка", маркировка взрывозащиты 1ExdIIBT5/H2 (Токр.от -60oC до +75oC)
Корпус газоанализатора имеет степень защиты от доступа к опасным частям, попадания внешних твёрдых предметов и воды IP66 по ГОСТ 14254-96.
Внешний вид газоанализаторов приведен на рисунке 1, места для пломбировки корпуса для ограничения несанкционированного доступа - на рисунке 2.
Рисунок 1 - Газоанализаторы довзрывоопасных концентраций этилена и метанола IR400, внешний вид
Места пломбировки корпуса
Место знака утверждения типа
К
/
-- — .
»***
пь р^^эналиэа’0₽ nos/l й^**-ЖА 1й^?с>^а7.00ВО
---Т6о В3£у^^

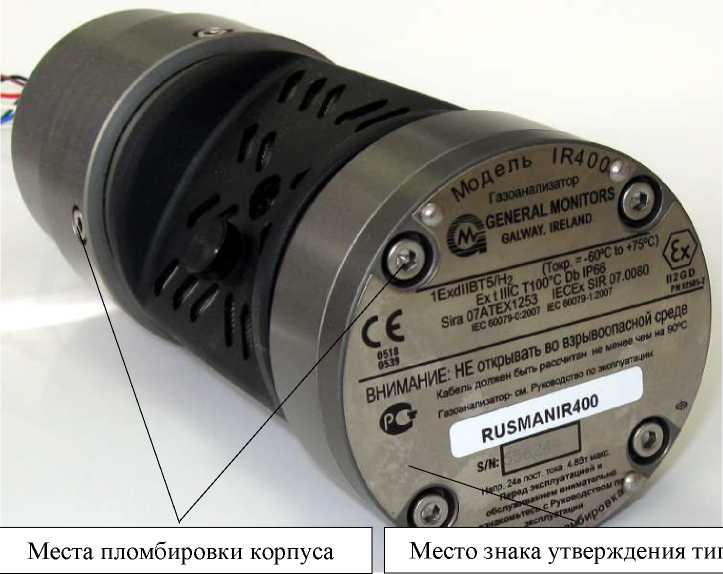

Рисунок 2 - Места пломбировки корпуса газоанализатора
для ограничения несанкционированного доступа и место для нанесения знака утверждения типа
Комплект поставки газоанализаторов указан в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Газоанализатор довзрывоопасных концентраций этилена и метанола IR400 (определяемый компонент по заказу) |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП-242-2049-2016 |
1 экз. на партию |
|
Комплект дополнительного оборудования (устройство брызгозащиты и колпак защиты от дождя, калибровочный набор, калибровочный магнит, клеммная коробка, дисплейный модуль IR4000S(M) и т.д.) |
1 комплект, по заказу |
Диапазоны измерений, пределы допускаемой основной погрешности и времени установления выходного сигнала газоанализаторов довзрывоопасных концентраций этилена и метанола IR400 приведены в таблице 2.
Таблица 2
|
Определяемый компонент |
Диапазон показаний 1), % НКПР2) |
Диапазон измерений, % НКПР |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Предел допускаемого времени установления выходного сигнала по уровню 0,9 (Т0,9д) 3) |
|
этилен (C2H4) |
От 0 до 100 (от 0 до 2,3 % об.д.) |
От 0 до 50 включ. |
±3 |
60 |
|
Св. 50 до 100 |
±5 |
|
Определяемый компонент |
Диапазон показаний 1), % НКПР2) |
Диапазон измерений, % НКПР |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Предел допускаемого времени установления выходного сигнала по уровню 0,9 (Т0,9д) 3) |
|
метанол (CH3OH) |
От 0 до 100 (от 0 до 5,5 % об.д.) |
От 0 до 50 включ. |
±5 |
20 |
|
Св. 50 до 100 |
не нормированы | |||
|
Примечания:
Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы только для смесей, содержащих только один горючий компонент. | ||||
Прочие метрологические и технические характеристики газоанализаторов приведены в таблице 3.
Таблица 3
|
Характеристика |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения окружающей температуры в пределах рабочих условий эксплуатации на каждые 10 oC, % НКПР |
±2,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения атмосферного давления на каждые 10 % от условий, при которых проводилось определение основной погрешности, % НКПР |
±5,0 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности в пределах рабочих условий эксплуатации, % НКПР |
±7,0 |
|
Пределы допускаемого изменений выходного сигнала при непрерывной работе, % НКПР: - за 8 ч |
±1 |
|
- за один год |
±2 |
|
Время прогрева, мин, не более: - определяемый компонент метанол |
2 |
|
- определяемый компонент этилен |
10 |
|
Электропитание газоанализаторов осуществляется постоянным током напряжением |
От 20 до 36 В |
|
Потребляемая мощность, Вт, не более |
4,8 |
|
Габаритные размеры (длина x диаметр), мм, не более: | |
|
- длина |
225 |
|
- диаметр Примечание - без учета размеров клеммной коробки. |
74 |
|
Масса, кг, не более: - алюминиевый корпус |
1,35 |
|
- корпус из нержавеющей стали Примечание - без учета массы клеммной коробки. |
2,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30 000 |
Условия эксплуатации
- диапазон температуры окружающей и анализируемой сред, oC от -60 до +75
- относительная влажность, % от 5 до 100 (без конденсации)
- диапазон атмосферного давления, кПа от 91,2 до 111,4
