Номер по Госреестру СИ: 66789-17
66789-17 Газоанализаторы стационарные
(IR700)
Назначение средства измерений:
Газоанализаторы стационарные модель IR700 предназначены для автоматических, непрерывных измерений объемной доли углекислого газа в воздухе.
Внешний вид.
Газоанализаторы стационарные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.03.2022
Номер записи - 158278
ID в реестре СИ - 380678
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Газоанализаторы стационарные, IR700, DETKON IR-700,
Производитель
Изготовитель - Фирма "General Monitors Ireland Ltd."
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Статистика
Кол-во поверок - 49
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 15
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№418 от 2017.03.01 Об утверждении типов СИ (66 позиций)
№713 от 2017.04.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Газоанализаторы стационарные (IR700)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "General Monitors Ireland Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12100-90 |
Газосигнализаторы двуокиси серы, MC1000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
12101-90 |
Газосигнализаторы углеводородных газов, SC110 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
12102-90 |
Газосигнализаторы углеводородных газов, 4801 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
12103-90 |
Газосигнализаторы сероводорода, SТ210 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
12104-90 |
Газосигнализаторы сероводорода, 2601 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
17555-98 01.08.2003 |
Газоанализаторы с измерительным преобразователем S4100E, S4100 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
17556-98 01.08.2003 |
Газоанализаторы, IR5000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
17557-98 01.08.2003 |
Газоанализаторы, IR2100 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
17558-98 01.08.2003 |
Газоанализаторы, 02 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
17651-98 01.08.2003 |
Детекторы пламени оптические, FL3000, FL3001, FL3002 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
20924-01 01.03.2006 |
Газоанализаторы углеводородных газов, IR 2100 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
20924-06 01.04.2016 |
Газоанализаторы углеводородных газов, IR 2100 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
20925-01 01.03.2006 |
Газоанализаторы стационарные, TS 400/420 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
20926-01 01.03.2006 |
Детекторы горючих газов термокаталитические, 11159-1 и 11159-2 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25418-03 01.08.2008 |
Газоанализаторы портативные, G20/G40 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25419-03 01.08.2008 |
Газоанализаторы стационарные, TS400/420 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25419-08 01.01.2014 |
Газоанализаторы стационарные, TS400/420 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
25420-03 01.08.2008 |
Газоанализаторы, IR5000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25420-08 01.01.2014 |
Газоанализаторы, IR5000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
25421-03 01.08.2008 |
Газоанализаторы, 02 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25421-08 27.11.2024 |
Газоанализаторы, 02 (мод. 4802A и 2602A) Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25422-03 01.08.2008 |
Газоанализаторы с измерительным преобразователем, S4100 (газоанализатор), S4100E (преобразователь) Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25422-08 27.11.2024 |
Газоанализаторы, S4100 мод. S4100C, S4100T Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25658-03 01.10.2008 |
Системы газоаналитические многоканальные, MC600 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
25658-08 27.11.2024 |
Системы газоаналитические многоканальные, MC600 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
29876-05 01.09.2010 |
Газоанализаторы стационарные, S 4000 (мод. S 4000 C/T) Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
29877-05 01.09.2010 |
Газоанализаторы стационарные, TS 4000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
42805-09 18.12.2024 |
Газоанализаторы углеводородных газов стационарные, IR400 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
42806-09 01.01.2015 |
Газоанализаторы стационарные, S4000, мод. S4000CH и S4000TH Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
56851-14 27.11.2024 |
Газоанализаторы углеводородных газов трассовые, IR5500 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
1 год | |
|
65849-16 07.12.2021 |
Газоанализаторы стационарные, S4000 мод. S4000CH и S4000TH Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
66012-16 16.12.2026 |
Газоанализаторы довзрывоопасных концентраций этилена и метанола, IR400 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
66788-17 01.03.2022 |
Газоанализаторы стационарные, ТS4000Н Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
66789-17 01.03.2022 |
Газоанализаторы стационарные, IR700 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
77535-20 19.02.2025 |
Газоанализаторы углеводородных газов стационарные, IR400 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
80000-20 07.12.2030 |
Газоанализаторы, S5000 Фирма "General Monitors Ireland Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Газоанализаторы стационарные (IR700)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИЭЦ "ДИАГНОСТИКА" (1801) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ООО"КИНЕФ" (RA.RU.311857) | 13 | 1 | 6 | 0 | 12 | 1 | 6 | |||
| ООО "НПО "АПК" (RA.RU.312228) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО"КИНЕФ" (0133) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "НТЦ "ЭКСИМ" (RA.RU.312325) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газоанализаторы стационарные (IR700)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Нижегородский ЦСМ Нижегородская область |
2913 | 2913 |
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), обеспечивающее выполнение следующих функций:
- расчет содержания углекислого газа (диоксида углерода) в воздухе;
- отображение результатов измерений на дисплее;
- формирование выходного аналогового сигнала (4 - 20) мА;
- контроль общих неисправностей (связь, конфигурация);
- контроль целостности программных кодов ПО, настроечных и калибровочных констант.
ПО газоанализатора идентифицируется через сервисное меню посредством вывода на дисплей номера версии.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Общее наименование ПО |
IR700 |
|
Идентификационное наименование ПО |
32707 |
|
Номер версии (идентификационный номер) ПО |
С |
|
Цифровой идентификатор ПО |
0x01 АЕ |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки, расположенной на торцевой поверхности газоанализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным модель IR700
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 2016-2 «Инструкция. Газоанализаторы стационарные модель IR700. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 декабря 2016 г.
Основные средства поверки:
-
- стандартные образцы - газовые смеси состава CO2/N2, ГСО. № 10546-2014;
-
- азот газообразный в баллоне под давлением осч, сорт 1, ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «General Monitors Ireland Ltd.», Ирландия
Адрес: Ballybrit Business Park, Galway, Republic of Ireland
Тел.: + 353-91-751175
Факс: + 353-91-751317
E-mail: info@gmil.ie
Заявитель
Акционерное общество «Си Ай С-Контролс»
ИНН 7701159497
Адрес: Россия,117105, г. Москва, Варшавское шоссе, д.1, стр. 1-2, офис А405
Тел.: +7 (495) 269-74-01
Факс: +7 (495) 269-74-01
E-mail: info@cis-controls.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП ВНИИФТРИ»)Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон: +7 (495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Газоанализаторы стационарные модель IR700 (далее - газоанализаторы) являются одноканальными стационарными автоматическими приборами непрерывного действия.
Принцип действия газоанализаторов основан на использовании метода недисперсионной инфракрасной (ИК) фотометрии. Газоанализатор является абсорбционным, однолучевым и использует два детектора. ИК-детекторы измеряют интенсивность излучения на двух длинах волн. Один из детекторов настроен на длину волны, соответствующую полосе поглощения присутствующего в воздухе углекислого газа, другой - вне ее. Содержание углекислого газа пропорционально соотношению интенсивностей сигналов, измеряемых на выходе ИК-детекторов.
Для углекислого газа существует специфическая область поглощения ИК-излучения, что обуславливает высокую степень избирательности метода. Способ отбора пробы - диффузионный.
Газоанализаторы используются автономно или совместно с модулями полевого дисплея: IR4000S - одноканальный модуль; IR4000M - многоканальный модуль. Многоканальный модуль полевого дисплея позволяет подключение до восьми газоанализаторов. В комплект газоанализатора может входить также соединительная клеммная коробка. Результаты измерений выводятся на дисплей модулей IR4000S, IR4000M, а также формируются в виде аналогового сигнала 4 - 20 мА. Цифровые сигналы передаются посредствам интерфейсов связи MODBUS или HART. Газоанализаторы могут работать совместно с одноканальными усилительными модулями ТА502А серии 02А и контроллерами МС600, серийно выпускаемыми фирмой-производителем.
Соединительная коробка, используемая с газоанализатором, снабжена нуль-переключателем, который устраняет возможные фоновые флуктуации.
Изменение режимов работы осуществляется с помощью магнитно-управляемого переключателя. Газоанализатор питается от источника постоянного тока с номинальным напряжением +24 В.
Газоанализаторы имеют взрывозащищенное исполнение, маркировка взрывозащиты 1ExdIIBT5/H2.

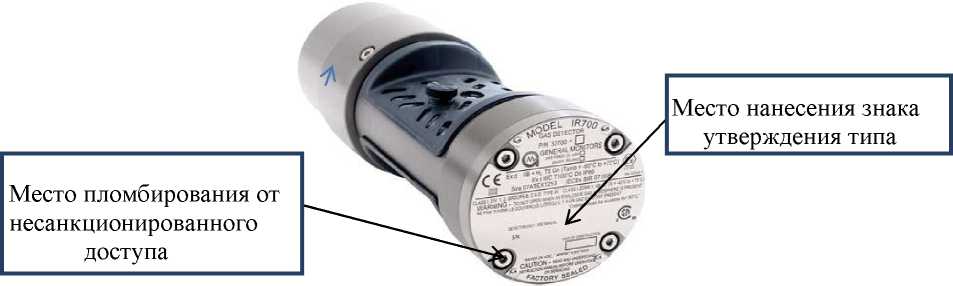

Внешний вид газоанализаторов с указанием мест нанесения знака утверждения типа и пломбирования, представлен на рисунке 1.
Рисунок 1 - Внешний вид газоанализаторов IR700
Комплектность поставки газоанализаторов приведена в таблице 5.
|
Таблица 5 - Комплектность поставки газоанализато |
ров | |
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Г азоанализатор стационарный |
модель IR700 |
1 |
|
Одноканальный усилительный модуль серии 02А |
ТА102А |
1 |
|
Одноканальный модуль полевого дисплея |
IR4000S |
1 |
|
Многоканальный модуль полевого дисплея |
IR4000M |
1 |
|
Комплект рабочих принадлежностей |
- |
1 |
|
Руководство по эксплуатации |
MANIR700 |
1 |
|
Методика поверки |
МП 2016-2 |
1 |
Метрологические характеристики газоанализаторов приведены в таблицах 2, 3.
Таблица 2 - Диапазоны и пределы допускаемой основной погрешности измерений газоанализаторов
|
Определяемый компонент |
Диапазоны измерений объемной доли, млн-1 |
Пределы допускаемой основной приведенной к верхнему пределу поддиапазона измерений погрешности измерений, % |
Пределы допускаемого времени установления показаний, с | ||
|
Т0,5 |
Т0,9 | ||||
|
Диоксид углерода (СО2) |
от 0 до 5000 |
от 0 до 2500 млн-1 включ. |
±5 |
4 |
8 |
|
св. 2500 до 5000 млн-1 |
±10 | ||||
|
от 0 до 10000 |
от 0 до 5000 млн-1 включ. |
±5 | |||
|
св. 5000 до 10000 млн-1 |
±10 | ||||
|
Нормальные условия эксплуатации: о
|
от +15 до +25 от 30 до 80 от 90,6 до 104,8 | ||||
Таблица 3 - Пределы допускаемой дополнительной погрешности измерений газоанализаторов
|
Наименование характеристики |
Значение характеристики |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности |
0,3 |
|
Предел допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Предел допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности |
0,3 |
Технические характеристики газоанализаторов приведены в таблице 4.
Таблица 4 - Технические характеристики газоанализаторов
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания от источника постоянного тока, В: - номинальное |
24 |
|
- допускаемое изменение напряжения питания |
от 20 до 36 |
|
Потребляемая мощность, Вт, не более |
4,8 |
|
Габаритные размеры, мм, не более: - длина |
225 |
|
- диаметр |
74 |
|
Масса, кг, не более: - корпус из алюминия |
1,35 |
|
- корпус из нержавеющей стали |
2,70 |
|
Рабочие условия эксплуатации: о - температура окружающей среды, С |
от -60 до +75 |
|
- относительная влажность воздуха, % |
от 10 до 95 |
|
- атмосферное давление, кПа |
от 90 до 110 |
