Номер по Госреестру СИ: 65256-16
65256-16 Калибраторы вибрационные
(SV110)
Назначение средства измерений:
Калибраторы вибрационные SV 110 (далее - калибраторы) предназначены для воспроизведения характеристик вибрации (виброускорения, виброскорости,
виброперемещения).

Внешний вид.
Калибраторы вибрационные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 16.09.2021
Номер записи - 156613
ID в реестре СИ - 379013
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Без модификации, SV110, SV-110, SV 110, -,
Производитель
Изготовитель - Фирма "SVANTEK Sp.z o.o."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 132
Выдано извещений - 1
Кол-во периодических поверок - 87
Кол-во средств измерений - 51
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 704 дн.
Приказы РСТ, где упоминается данный тип СИ
№1729 от 2019.07.25 О переоформлении свидетельства № 65256 об утверждении типа на газоанализаторы ИДК-10 и внесении изменений в описание типа
№1317 от 2016.09.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Калибраторы вибрационные (SV110)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SVANTEK Sp.z o.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39165-08 01.12.2013 |
Шумомеры, анализаторы спектра, виброметры, SVAN-959 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39166-08 01.12.2013 |
Шумомеры, анализаторы спектра, АЛГОРИТМ-01 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39167-08 01.12.2013 |
Шумомеры, анализаторы спектра, виброметры четырехканальные, SVAN-958 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39168-08 01.12.2013 |
Виброметры, анализаторы спектра, SVAN-956 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39169-08 01.12.2013 |
Шумомеры, анализаторы спектра, виброметры, АЛГОРИТМ-03 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39170-08 01.12.2013 |
Анализаторы шума и вибрации четырехканальные, SVAN-948 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39172-08 01.12.2013 |
Виброметры, анализаторы спектра, АЛГОРИТМ-02 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
52572-13 31.01.2018 |
Виброметры трехканальные цифровые, SV100, SV101 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
53943-13 28.05.2024 |
Виброустановки калибровочные портативные, SV111 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
2 года |
|
53944-13 20.06.2024 |
Акселерометры пьезоэлектрические, SV80, SV81 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
3 года |
|
58308-14 15.07.2024 |
Шумомеры, виброметры, анализаторы спектра цифровые, SVAN 979 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
59300-14 14.10.2024 |
Шумомеры, анализаторы спектра цифровые портативные, Алгоритм-111 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
59301-14 14.10.2024 |
Шумомеры, виброметры, анализаторы спектра цифровые, Алгоритм-05 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
65255-16 16.09.2021 |
Виброметры персональные, SV103 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ МП |
2 года |
|
65256-16 16.09.2021 |
Калибраторы вибрационные, SV110 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ МП |
2 года |
|
65260-16 16.09.2021 |
Калибраторы акустические, SV33, SV34, SV35 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ МП |
1 год |
|
65261-16 16.09.2021 |
Шумомеры персональные, анализаторы спектра цифровые, SV104, SV104IS Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Калибраторы вибрационные (SV110)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ПМЦ" (RA.RU.312726) | 16 | 1 | 2 | 12 | 0 | 14 | 2 | 12 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 9 | 0 | 8 | 1 | 9 | 0 | 8 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 13 | 0 | 10 | 0 | 12 | 0 | 9 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 0 | 11 | 0 | 10 | 0 | 10 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Калибраторы вибрационные (SV110)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2500 | 10287 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12603 | 10287 |
|
ФБУ Пензенский ЦСМ Пензенская область |
5306 | 10287 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4644 | 10287 |
|
ФБУ УРАЛТЕСТ Свердловская область |
27322 | 10287 |
Программное обеспечение
Программное обеспечение (ПО) служит для обеспечения режимов работы калибратора. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с калибратором.
Таблица 1
|
Наименование программного обеспечения |
Идентификацио нное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SV110 firmware |
110v102_4.bin |
ver.1.02.4 (не ниже) |
- |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой калибратора.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус калибратора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Калибратор вибрационный SV 110».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам вибрационным SV 110ГОСТ Р 8.800-2012 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2Ч04 Гц
ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений
Техническая документация фирмы SVANTEK Sp. z o.o., Польша.
Поверка
Поверкаосуществляется по документу МП 204/3-07-2016 «Калибраторы вибрационные SV 110. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.06.2016 г.
Основные средства поверки: виброизмерительный канал в составе: вибропреобразователь типа 8305 (г/р №14923-04), усилитель заряда типа 2525 (г/р № 36940-08), мультиметр цифровой Agilent 34411 А, фирмы Agilent Technologies (Госреестр № 33921-07).
Знак поверки наносится на свидетельство о поверке методом оттиска и, если позволяют условия эксплуатации, на корпус калибратора методом наклейки.
Изготовитель
Фирма SVANTEK Sp. z o.o.
Адрес: ul. Strzyglowska 81, 04-872 Warsaw, Poland.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Калибраторы представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электродинамическом принципе возбуждения. Конструктивно калибраторы состоят из корпуса c размещёнными в нём вибровозбудителем, генератором сигналов с переключением частоты и регулировкой амплитуды, усилителем мощности, дисплеем и блоком питания. Для питания калибратора используется встроенная аккумуляторная батарея напряжением 6 В. Принцип калибровки с помощью вибрационного калибратора заключается в воспроизведении им синусоидальной вибрации, значения ускорения и частоты которой задаются и поддерживается встроенной электронной схемой. При калибровке используется метод сравнения (сличения) с эталонным акселерометром. Калибраторы позволяют проводить поверку и калибровку вибропреобразователей массой до 300 г.

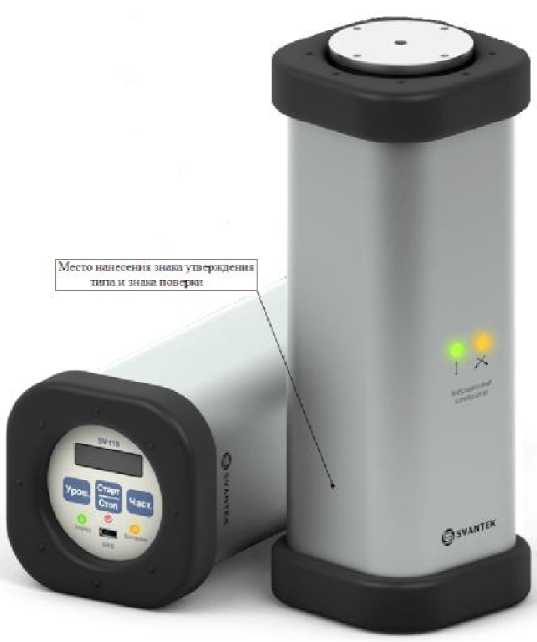

Внешний вид калибратора SV 110 приведен на рисунке 1.
Место идя rerun я знака утверждения типа и знака поверат
Рисунок 1 - Внешний вид калибратора вибрационного SV 110
Лист № 2 Всего листов 4
Таблица 2
|
Диапазон воспроизводимых характеристик вибрации при номинальной нагрузке: -виброускорения на рабочих частотах 79,58 Гц и 159,2 Гц, м/с2 -виброскорости на рабочей частоте 79,58 Гц, мм/с -виброскорости на рабочей частоте 159,2 Гц, мм/с -виброперемещения на рабочей частоте 79,58 Гц, мкм -виброперемещения на рабочей частоте 159,2 Гц, мкм |
от 1 до 10 от 2 до 20 от 1 до 10 от 4 до 40 от 1 до 10 |
|
Рабочие частоты воспроизводимой вибрации, Гц |
79,58; 159,2 |
|
Пределы допускаемой относительной погрешности воспроизведения характеристик вибрации на рабочих частотах, % |
±3 |
|
Пределы допускаемой относительной погрешности рабочих частот 79,58 Гц и 159,2 Гц, % |
±0,5 |
|
Нормальные условия: 0 диапазон температур, С |
20±5 |
|
относительная влажность воздуха, % |
От 40 до 80 |
|
Условия эксплуатации: диапазон рабочих температур, 0С |
От -10 до +50 |
|
относительная влажность воздуха, % |
От 30 до 90 |
|
Г абаритные размеры (высота х ширина х глубина) , мм, не более |
170x65x65 |
|
Масса, кг, не более: |
1,2 |
Лист № 3 Всего листов 4
