Номер по Госреестру СИ: 65255-16
65255-16 Виброметры персональные
(SV103)
Назначение средства измерений:
Виброметры персональные SV 103 (далее-виброметры) предназначены для измерений характеристик локальной вибрации (виброускорение) на рабочих местах в соответствии со стандартом ГОСТ 31192.1-2004, ГОСТ 31192.2-2004 (ИСО 5349.1-2004) «Измерение локальной вибрации и оценка её воздействия на человека».
Внешний вид.
Виброметры персональные
Рисунок № 1
Внешний вид.
Виброметры персональные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, поступающей от преобразователя вибрации. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброметром.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SV103 firmware |
103v112 3. bin |
Ver.1.12.3 (не ниже) |
- |
- |
Защита программного обеспечения от преднамеренного и непреднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений.
Защита программного обеспечения от непреднамеренного и непреднамеренного воздействия обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус виброметра методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Виброметр персональный SV 103».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброметрам персональным SV 103
ГОСТ Р 8.800-2012 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2Ч04 Гц
ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений
Техническая документация фирмы SVANTEK Sp. z o.o., Польша.
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется по документу МП 204/3-06-2016 «Виброметры персональные SV 103. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.06.2016 г.
Основные средства поверки: виброустановка калибровочная портативная 9100D (Госреестр № 50247-12), ГВЭТ 159-03-2009 «Поверочная сейсмометрическая вертикальная установка ПСВУ».
Знак поверки наносится на свидетельство о поверке методом оттиска и, если позволяют условия эксплуатации, на корпус регистрирующего прибора методом наклейки.
Изготовитель
Фирма SVANTEK Sp. z o.o., Польша
Адрес: ul. Strzyglowska 81, 04-872 Warsaw, Poland.
Заявитель
Общество с ограниченной ответственностью «Алгоритм-Акустика» (ООО «Алгоритм-Акустика»)
Адрес: 107553, Москва, ул. Большая Черкизовская, д. 24А, стр.1.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Виброметры состоят из двух составных частей: преобразователя вибрации и регистрирующего прибора, соединённых между собой гибким кабелем. Преобразователь вибрации представляет собой миниатюрный трёхосевой микроэлектромеханический (MEMS) датчик вибрации, встроенный внутрь адаптера, закрепляемого на кисти руки человека с помощью эластичного ремешка. Регистрирующий прибор закрепляется на предплечье с помощью ремня-повязки. Регистрирующий прибор принимает по кабелю измерительные данные, поступающие от преобразователя вибрации, обрабатывает, визуализирует и сохраняет в памяти. Виброметр может быть подключён с помощью USB-интерфейса к персональному компьютеру с целью передачи результатов измерений.
Внешний вид виброметра приведен на рисунках 1, 2.

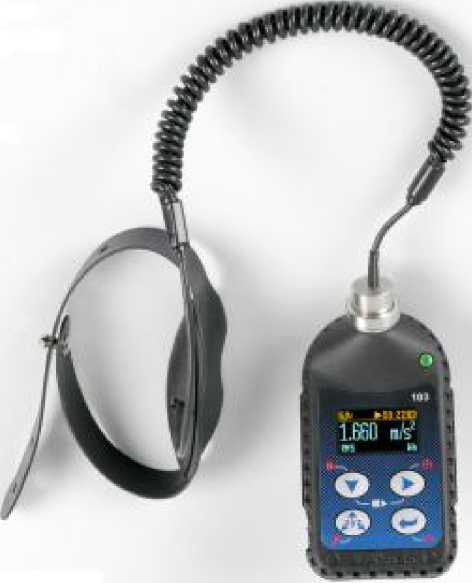

Рисунок 1 - Внешний вид виброметра персонального SV 103 (вид спереди)

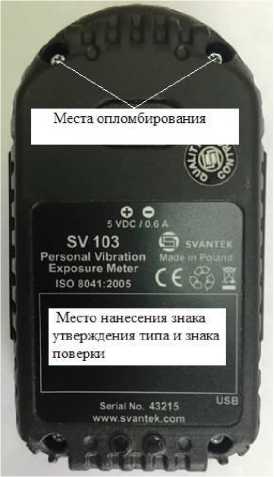

Рисунок 2 - Внешний вид регистрирующего прибора виброметра персонального SV 103 (вид сзади)
Виброметр персональный SV 103 |
1 компл. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
Таблица 1
Диапазон измерений ускорения по каждой из трёх осей (СКЗ), м/с2 |
от 0,32 до 125 |
Диапазон рабочих частот, Гц |
от 1 до 2000 |
Пределы допускаемой основной относительной погрешности измерений ускорения по каждой из трёх осей в диапазоне рабочих частот в нормальных условиях, дБ |
±0,5 |
Дополнительная относительная погрешность измерений ускорения по каждой из трёх осей, вызванная изменением температуры окружающей среды, %/0С |
±0,05 |
Нормальные условия: 0 диапазон температур, С относительная влажность воздуха, % |
20±5 От 40 до 80 |
Условия эксплуатации: диапазон рабочих температур, 0С относительная влажность воздуха, % |
от -10 до +50 От 30 до 90 |
Г абаритные размеры (длина х ширина х высота), мм, не более |
90x50x31 |
Масса, кг, не более |
0,15 |
