Номер по Госреестру СИ: 53943-13
53943-13 Виброустановки калибровочные портативные
(SV111)
Назначение средства измерений:
Виброустановки калибровочные портативные модели SV111 (далее калибраторы) предназначены для калибровки вибропреобразователей, виброметров и
виброизмерительных каналов в полевых и лабораторных условиях.

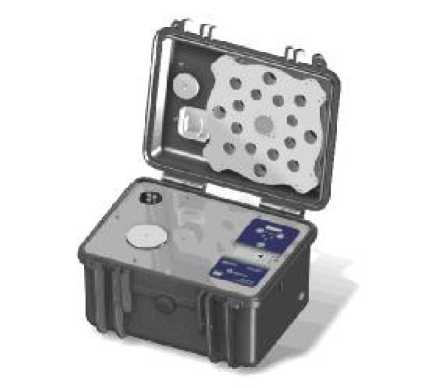

Внешний вид.
Виброустановки калибровочные портативные
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 28.05.2024
Номер записи -
ID в реестре СИ - 366337
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
типа SV111, Нет модификации, нет данных, модели SV 111, Без модификации, SV111, SV-111, SV 111, -,
Производитель
Изготовитель - Фирма "SVANTEK Sp.z o.o."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 210
Выдано извещений - 3
Кол-во периодических поверок - 142
Кол-во средств измерений - 79
Кол-во владельцев - 45
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 685 дн.
Приказы РСТ, где упоминается данный тип СИ
№650 от 2013.06.25 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 53904-53955-13, 23909-13, 28829-13, 48082-13, 53956-53961-13)
№1027 от 2018.05.28 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Виброустановки калибровочные портативные (SV111)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SVANTEK Sp.z o.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39165-08 01.12.2013 |
Шумомеры, анализаторы спектра, виброметры, SVAN-959 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39166-08 01.12.2013 |
Шумомеры, анализаторы спектра, АЛГОРИТМ-01 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39167-08 01.12.2013 |
Шумомеры, анализаторы спектра, виброметры четырехканальные, SVAN-958 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39168-08 01.12.2013 |
Виброметры, анализаторы спектра, SVAN-956 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39169-08 01.12.2013 |
Шумомеры, анализаторы спектра, виброметры, АЛГОРИТМ-03 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39170-08 01.12.2013 |
Анализаторы шума и вибрации четырехканальные, SVAN-948 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39172-08 01.12.2013 |
Виброметры, анализаторы спектра, АЛГОРИТМ-02 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
52572-13 31.01.2018 |
Виброметры трехканальные цифровые, SV100, SV101 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
53943-13 28.05.2024 |
Виброустановки калибровочные портативные, SV111 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
2 года |
|
53944-13 20.06.2024 |
Акселерометры пьезоэлектрические, SV80, SV81 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
3 года |
|
58308-14 15.07.2024 |
Шумомеры, виброметры, анализаторы спектра цифровые, SVAN 979 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
59300-14 14.10.2024 |
Шумомеры, анализаторы спектра цифровые портативные, Алгоритм-111 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
59301-14 14.10.2024 |
Шумомеры, виброметры, анализаторы спектра цифровые, Алгоритм-05 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
65255-16 16.09.2021 |
Виброметры персональные, SV103 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ МП |
2 года |
|
65256-16 16.09.2021 |
Калибраторы вибрационные, SV110 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ МП |
2 года |
|
65260-16 16.09.2021 |
Калибраторы акустические, SV33, SV34, SV35 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ МП |
1 год |
|
65261-16 16.09.2021 |
Шумомеры персональные, анализаторы спектра цифровые, SV104, SV104IS Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Виброустановки калибровочные портативные (SV111)
Стоимость поверки Виброустановки калибровочные портативные (SV111)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
8500 | 11366 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12603 | 11366 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
5555 | 11366 |
|
ФБУ Новосибирский ЦСМ Новосибирская область |
6646 | 11366 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
14040 | 11366 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Лист № 3
Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Виброустановки калибровочные портативные модели SV111», раздел 9.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброустановкам калибровочным портативным модели SV111
-
1. МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340-1 ^2Ч04 Гц.
-
2. ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерений»
-
3. Техническая документация фирмы «SVANTEK Sp. z o.o.», Польша.
Заявитель
Закрытое Акционерное Общество «Алгоритм-Акустика» (ЗАО «Алгоритм-Акустика») Адрес: 107553, Москва, ул. Большая Черкизовская, д. 24А, стр. 1.Лист № 4 Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Калибраторы представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электродинамической системе возбуждения. Калибратор состоит из вибростенда, генератора сигналов с регулировкой частоты и амплитуды, усилителя мощности, дисплея и блока питания. Для питания калибратора используется встроенная аккумуляторная батарея напряжением 6 В.
Принцип действия калибратора основан на воспроизведении вибростендом синусоидальной вибрации, значение ускорения и частоты которой задаётся встроенной электронной схемой. При калибровке используется метод сравнения (сличения) с эталонным акселерометром.
Калибратор позволяет проводить калибровку вибропреобразователей с массой до 1000 г.
Внешний вид виброустановки калибровочной портативной модели SV111 приведен на рисунке 1.
Рисунок 1 - Виброустановка калибровочная портативная модели SV111
Частоты воспроизводимой вибрации, Гц
Значения воспроизводимой характеристики вибрации:
- виброускорение, м/с2: на частоте 15,92 Гц на частоте 79,58 Гц на частоте 159,2 Гц на частоте 636,6 Гц
-
- виброскорость, мм/с:
на частоте 15,92 Гц на частоте 79,58 Гц на частоте 159,2 Гц на частоте 636,6 Гц
-
- виброперемещение, мкм: на частоте 15,92 Гц
на частоте 79,58 Гц на частоте 159,2 Гц на частоте 636,6 Гц
Пределы допускаемой относительной погрешности воспроизведения виброускорения, виброскорости, виброперемещения, %
Пределы допускаемой относительной погрешности частоты воспроизводимых виброускорения, виброскорости, виброперемещения, %
Относительный коэффициент поперечных колебаний вибростенда, %, не более
Условия эксплуатации:
диапазон рабочих температур, °С
Габаритные размеры (длина х ширина х высота), мм, не более
Масса, кг, не более
15,92; 79,58; 159,2; 636,6
1
1; 2; 3; 4; 5; 6; 7; 8; 9; 10
1; 2; 3; 4; 5; 6; 7; 8; 9; 10 1
10
2; 4; 6; 8; 10; 12; 14; 16; 18; 20
1; 2; 3; 4; 5; 6; 7; 8; 9; 10 0,25
100
4; 8; 12; 16; 20; 24; 28; 32; 36; 40
1; 2; 3; 4; 5; 6; 7; 8; 9; 10 0,0625
± 3
± 0,05
10
от минус 10 до 50 включ.
395 X 270 X 194
6,5
