Номер по Госреестру СИ: 52572-13
52572-13 Виброметры трехканальные цифровые
(SV100, SV101)
Назначение средства измерений:
Виброметры трёхканальные цифровые SV100, SV101 (далее - виброметры)
предназначены для измерений виброускорения и корректированного виброускорения в соответствии с требованиями санитарно-гигиенического нормирования для целей оценки воздействия вибрации на организм человека.
Внешний вид.
Виброметры трехканальные цифровые
Рисунок № 1
Внешний вид.
Виброметры трехканальные цифровые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 31.01.2018
Номер записи - 142386
ID в реестре СИ - 364786
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, модель SV100, мод. SV100, Виброметры трёхканальные цифровые SV100, Виброметр трехканальный цифровой, SV110, SV103, SV101, SV100, SV101, SV100, SV-101, SV-100,
Производитель
Изготовитель - Фирма "SVANTEK Sp.z o.o."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 220
Выдано извещений - 1
Кол-во периодических поверок - 110
Кол-во средств измерений - 48
Кол-во владельцев - 33
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 388 дн.
Приказы РСТ, где упоминается данный тип СИ
№2965 от 2022.11.24 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Географическая информация/геоматика" (ТК 394)
Наличие аналогов СИ: Виброметры трехканальные цифровые (SV100, SV101)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SVANTEK Sp.z o.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39165-08 01.12.2013 |
Шумомеры, анализаторы спектра, виброметры, SVAN-959 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39166-08 01.12.2013 |
Шумомеры, анализаторы спектра, АЛГОРИТМ-01 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39167-08 01.12.2013 |
Шумомеры, анализаторы спектра, виброметры четырехканальные, SVAN-958 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39168-08 01.12.2013 |
Виброметры, анализаторы спектра, SVAN-956 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39169-08 01.12.2013 |
Шумомеры, анализаторы спектра, виброметры, АЛГОРИТМ-03 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39170-08 01.12.2013 |
Анализаторы шума и вибрации четырехканальные, SVAN-948 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
39172-08 01.12.2013 |
Виброметры, анализаторы спектра, АЛГОРИТМ-02 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
52572-13 31.01.2018 |
Виброметры трехканальные цифровые, SV100, SV101 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
53943-13 28.05.2023 |
Виброустановки калибровочные портативные, SV111 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
2 года |
|
53944-13 20.06.2023 |
Акселерометры пьезоэлектрические, SV80, SV81 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
3 года |
|
58308-14 15.07.2024 |
Шумомеры, виброметры, анализаторы спектра цифровые, SVAN 979 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
59300-14 14.10.2024 |
Шумомеры, анализаторы спектра цифровые портативные, Алгоритм-111 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
59301-14 14.10.2024 |
Шумомеры, виброметры, анализаторы спектра цифровые, Алгоритм-05 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
|
65255-16 16.09.2021 |
Виброметры персональные, SV103 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ МП |
2 года |
|
65256-16 16.09.2021 |
Калибраторы вибрационные, SV110 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ МП |
2 года |
|
65260-16 16.09.2021 |
Калибраторы акустические, SV33, SV34, SV35 Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ МП |
1 год |
|
65261-16 16.09.2021 |
Шумомеры персональные, анализаторы спектра цифровые, SV104, SV104IS Фирма "SVANTEK Sp.z o.o." (ПОЛЬША ) |
ОТ |
1 год |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Виброметры трехканальные цифровые (SV100, SV101)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 14 | 1 | 0 | 11 | 0 | 10 | 0 | 10 | |
| ООО "ПМЦ" (RA.RU.312726) | 22 | 3 | 17 | 0 | 19 | 3 | 16 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 14 | 0 | 14 | 1 | 14 | 0 | 14 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 1 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 8 | 0 | 8 | 0 | 7 | 0 | 7 | |||
| ФБУ «Омский ЦСМ» (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 15 | 0 | 14 | 0 | 15 | 0 | 14 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 29 | 1 | 0 | 26 | 0 | 26 | 0 | 26 | |
| ФБУ «Ставропольский ЦСМ» (RA.RU.311422) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Виброметры трехканальные цифровые (SV100, SV101)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3288 | 8274 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4968 | 8274 |
|
ФБУ Костромской ЦСМ Костромская область |
5609 | 8274 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4812 | 8274 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5208 | 8274 |
Программное обеспечение
Для управления режимами работы виброметров и обработки измерительных сигналов применяется внутреннее (встроенное) программное обеспечение (ПО). ПО устанавливается при изготовлении виброметров и не имеет возможности считывания и модификации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
|
Таблица 1 | ||||
|
Наименование ПО |
Идентифи кационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
SV100 firmware |
00v1.13.2.bin |
не ниже вер. 00v1.13.2 |
- |
- |
Метрологически значимая часть ПО виброметров и измеренные данные достаточно защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель прибора и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ 31191.1-2004 «Измерение общей вибрации и оценка её воздействия на человека. Часть 1,2,5»
«Виброметр трёхканальный цифровой SV100. Руководство по эксплуатации». «Виброметр трёхканальный цифровой SV101. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к виброметрам трёхканальным цифровым SV100 и SV101Приказ Минздравсоцразвития России № 1034 от 09.09.2011 г.;
ГОСТ ИСО 8041-2006 «Воздействие вибрации на человека. Средства измерений»;
Техническая документация фирмы SVANTEK S.o.o, Польша.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
При осуществлении деятельности в области охраны окружающей среды и выполнении работ по обеспечению безопасных условий и охраны труда.
Поверка
ПоверкаОсуществляется по документу «Инструкция. Виброметры трёхканальные цифровые SV100, SV101. Методика поверки. SV100/101-001/12 МП», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.
Основные средства поверки:
- станция для калибровки преобразователей вибрации 9155 (рег .№ 45699-10), погрешность воспроизведения ускорения ± 1,2%.
Изготовитель
Svantek Sp. Z.o.o., ПольшаЮридический адрес: 04-872, Poland, Warsaw, Strzyglowska,81.
Почтовый адрес: 04-872, Poland, Warsaw, Strzyglowska,81.
Телефон: +48 22 518 83 20, +48 22 518 83 58.
E-mail: office@svantek.com.pl, web: www.svantek.com
Заявитель
Закрытое акционерное общество «Алгоритм-Акустика» (ЗАО «Алгоритм-Акустика»),107553, г. Москва, ул. Большая Черкизовская, д. 24А, стр. 1.
Телефон: (495) 775-81-92, факс: (495) 781-87-93.
E-mail: let@algoritm.ru, web: www.algoritm.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri. ru
Принцип действия виброметров основан на преобразовании трёхкомпонентным MEMS-акселерометром вибрационных колебаний в электрический сигнал, с последующей обработкой встроенными фильтрами и квадратичным детектором с заданной постоянной времени.
Конструктивно виброметр представляет из себя трёхкомпонентный MEMS-акселерометр расположенный на плате с электрическими цепями вторичной обработки результатов измерений. Плата с акселерометром и цепями обработки сигнала установлена в жёстком металлическом корпусе, который обеспечивает надёжную защиту виброметра от внешнего воздействия. В модели SV100 виброметр установлен в полужёсткий резиновый диск для удобства измерений вибрации на сидениях. В модели SV101 виброметр вмонтирован в металлическую платформу на трёх ножках для удобства измерения вибрации на земле и фундаментах. На верхней панели виброметра модели SV101 расположен двухстрочный ЖК дисплей и двухкнопочная клавиатура для настройки и управления виброметром в автономном режиме.
Результаты измерений отображаются на жидкокристаллическом дисплее. Набор выводимых на дисплей параметров зависит от режима измерений. Виброметры SV100 и SV101 имеют встроенную постоянную память для хранения результатов измерений.
Виброметры позволяют регистрировать дозу вибрации VDV, максимальное текущее значений виброускорения MTVV, полную вибрацию VECTOR и эквивалентно-корректированное виброускорение, приведённое к 8-ми часовой рабочей смене А(8). При проведении измерений, возможно установить усреднение от 1 с до 24 часов.
Питание виброметров осуществляется от шести элементов питания типа АА или от USB-порта ПЭВМ напряжением 5,0 В.
Внешний вид виброметров, схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунках 1 и 2.

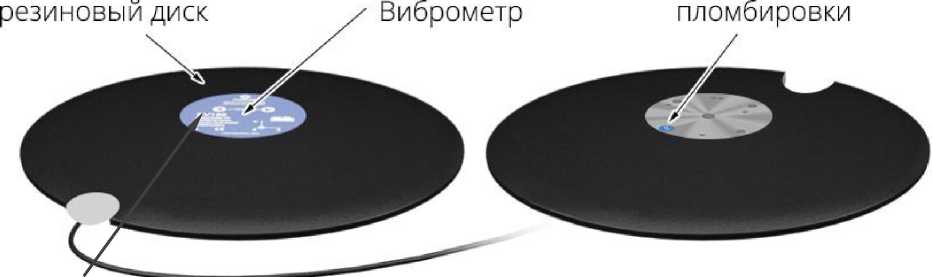

Полужесткий Место
Место нанесения
НаКЛеЙКИ Рисунок 1 Виброметр SV100

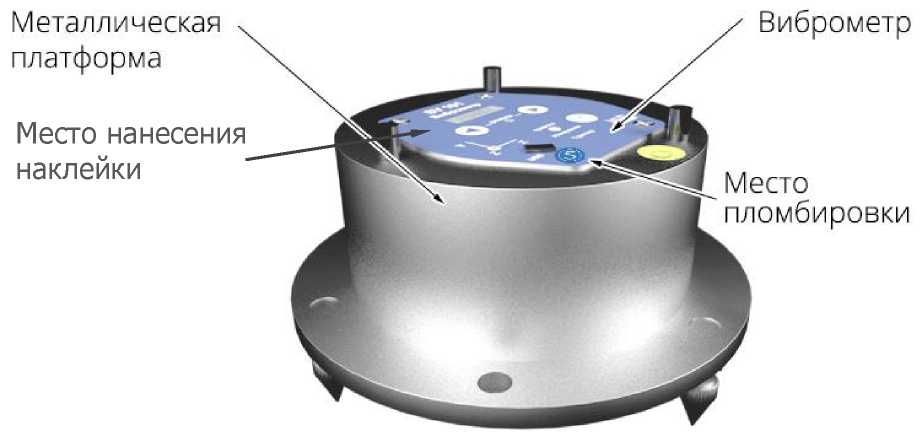

Виброметр
Место пломбировки
Металлическая платформа
Место нанесения наклейки
Рисунок 2 Виброметр SV101
виброметров приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
SV100 |
SV101 |
|
Количество независимых измерительных каналов |
3 | |
|
Диапазон измерений виброускорения, м/с2 |
от 3,1610-3 до 35,5 | |
|
Основная относительная погрешность измерений на опорной частоте 15,915 Гц, % |
±6,0 | |
|
Рабочий диапазон частот, Гц |
от 0,02 до 100 | |
|
Частотные характеристики |
Wk, Wd, Wm, Wb, Wf, BL-Wk, BL-Wd, BL-Wm, BL-Wb, BL-Wf | |
|
Временные характеристики, с |
1 | |
|
Масса (с элементами питания), кг, не более |
0,54 |
2,8 |
|
Габаритные размеры (диаметрхвысота), мм, не более |
235x12 |
140x56,5 |
|
Параметры электропитания |
6 элементов питания типа AA | |
|
Ресурс батареи |
более 40 часов | |
|
Внешнее напряжение питания постоянного тока, В |
5 В (через разъем USB 2.0) | |
|
Рабочие условия эксплуатации (заявленные изготовителем):
|
от минус 10 до 50 до 90 от 65 до 108 | |
