59301-14 Шумомеры, виброметры, анализаторы спектра цифровые
(Алгоритм-05)
Назначение средства измерений:
Шумомеры, виброметры, анализаторы спектра цифровые Алгоритм-05 (далее - приборы) предназначены для измерений уровня звукового давления и виброускорения, а также анализа звукового давления и вибрации в 1/1 и 1/3 октавных полосах частот.
Внешний вид.
Шумомеры, виброметры, анализаторы спектра цифровые
Рисунок № 1
Внешний вид.
Шумомеры, виброметры, анализаторы спектра цифровые
Рисунок № 2
Внешний вид.
Шумомеры, виброметры, анализаторы спектра цифровые
Рисунок № 3
Программное обеспечение
Для управления режимами работы приборов и обработки измерительных сигналов применяется внутреннее (встроенное) ПО AL05 firmware. ПО устанавливается при изготовлении прибора и не имеет возможности считывания и модификации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
05v1.03.1.bin |
ver.1.XX.XX и выше |
- |
- |
Метрологически значимая часть ПО приборов и измеренные данные не требуют специальных средств защиты.
Метрологически значимая часть ПО приборов и измеренные данные в достаточной мере защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель прибора в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Шумомер, виброметр, анализатор спектра цифровой Алгоритм-05. Руководство по эксплуатации. Алгоритм-05 РЭ-001/13».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к шумомерам, виброметрам, анализаторам спектра цифровым Алгоритм-05
-
1 ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования»;
-
2 ГОСТ ИСО 8041-2006 «Воздействие вибрации на человека. Средства измерений»;
-
3 ГОСТ Р 8.765-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц»;
-
4 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки», ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,001 Гц до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ± (25-10-6-F + 0,004) Гц, где F - значение устанавливаемой частоты;
-
- калибратор акустический 4231 (рег. № 15388-96), пределы допускаемой относительной погрешности воспроизведения уровня звукового давления ± 0,2 дБ;
-
- станция для калибровки преобразователей вибрации 9155 (рег. № 45699-10): пределы допускаемой относительной погрешности воспроизведения ускорения ± 1,2 %.
Изготовитель
Фирма SVANTEK Sp. z o.o., Польша Юридический (почтовый) адрес: 04-872, Poland, Warszawa, Strzyglowska, 81. Почтовый адрес: 04-872, Poland, Warszawa, Strzyglowska, 81.
Телефон: +48 22 518 83 20, +48 22 518 83 58.
E-mail: office@svantek.com.pl, web: www.svantek.com.
Заявитель
Закрытое акционерное общество «Алгоритм-Акустика» (ЗАО «Алгоритм-Акустика») Юридический (почтовый) адрес: 107553, г. Москва, ул. Большая Черкизовская, д. 24А, стр. 1.
Телефон +7-(495) 775-81-92, факс +7-(495) 781-87-93.
E-mail: let@algoritm.ru, web: www.algoritm.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево. Телефон/факс: (495) 526-63-00, E-mail: office@vniiftri.ru.
Конструктивно прибор выполнен в жёстком металлическом корпусе, в котором расположены электронные платы, клавиатура управления и цветной высококонтрастный OLED дисплей.
В нижней части корпуса прибора расположены разъемы для входа и выхода аналоговых и цифровых сигналов, используемых для управления, USB и USB Host порты для подключения внешних устройств, слот для установки внешней микро-SD карты в качестве дополнительной памяти для записи и сохранения результатов измерений, а также порт для подключения внешнего источника питания.
В верхней части корпуса прибора расположен звукоотражающий конус с разъёмом типа TNC, к которому можно подключить микрофонный предусилитель для преполяризо-ванного конденсаторного микрофона или акселерометр.
Принцип действия прибора основан на преобразовании микрофоном или акселерометром поступающего сигнала в электрический сигнал с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.
Результаты измерений отображаются на дисплее. Набор выводимых на дисплей параметров зависит от режима измерений. Прибор имеет встроенную память для хранения внутреннего программного обеспечения (ПО), а также внешнюю память на заменяемых микро-SD картах для записи и хранения непосредственно результатов измерений, которые могут быть переданы в ПЭВМ.
Приборы измеряют:
- уровень звука с частотными коррекциями A, B, C, Z и временными характеристиками
F, S и I;
-
- виброускорение с частотными, частотно-взвешивающими и интегрирующими фильтрами HP1, HP3, HP10, Wh, VelMF, Vel1, Vel3, Vel10, Dil1, Dil3, Dil10 и постоянными времени от 0,1 до 10 с;
-
- максимальный и минимальный уровни звука;
-
- эквивалентный непрерывный уровень звука.
Встроенные цифровые 1/1 и 1/3 октавные фильтры выполняют параллельный анализ в реальном времени.
Приборы могут комплектоваться конденсаторными микрофонами SV7052E, 40AZ,
40AM и акселерометрами SV80, SV81, SV84, SV150, AP98, AP2081, 3023M2, 3143M, 3233A.
Питание приборов может осуществляться от четырёх щелочных элементов или аккумуляторов размера АА, а также от внешнего источника питания постоянного тока (блока питания).

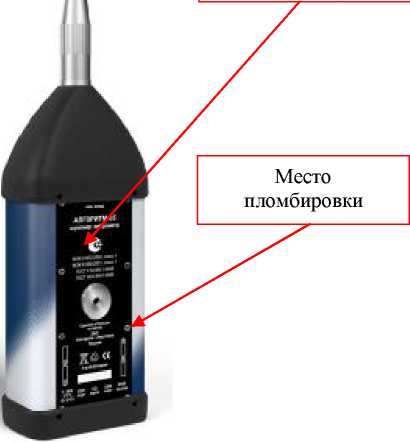

Внешний вид прибора, с указанием места нанесения наклейки со знаком утверждения типа и места пломбировки от несанкционированного доступа, приведены на рисунке 1.
А Б
Рисунок 1

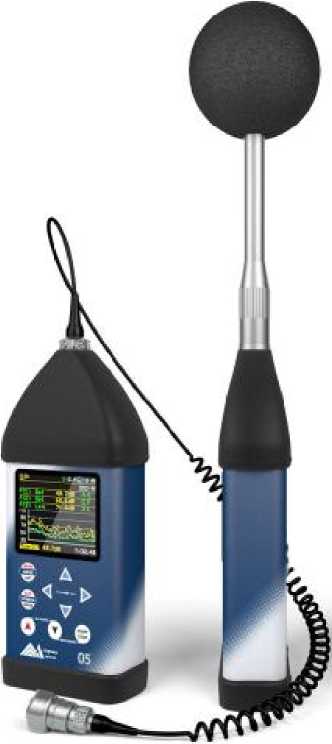

А - прибор с акселерометром SV80, Б - с ветрозащитным экраном для микрофона SA22, В - с микрофоном SV7052E
Место нанесения наклейки со знаком утверждения типа
Комплект поставки приведен в таблице 3.
Таблица 3
Обозначение |
Количество, штук |
Шумомер, виброметр, анализатор спектра цифровой Алгоритм-05 |
1 |
конденсаторный микрофон SV7052E |
1 |
конденсаторный микрофон 40AZ |
по отдельному заказу |
конденсаторный микрофон 40AM |
по отдельному заказу |
микрофонный предусилитель SV12L |
1 |
кабель микро USB - SC16 |
1 |
ветрозащитный экран для микрофона SA22 |
1 |
карта памяти SA62 - 8 ГБ |
1 |
акселерометр SV80 |
1 |
акселерометр SV81 |
по отдельному заказу |
акселерометр SV84 |
по отдельному заказу |
акселерометр SV150 |
по отдельному заказу |
акселерометр AP98 |
по отдельному заказу |
акселерометр AP2081 |
по отдельному заказу |
акселерометр 3023M2 |
по отдельному заказу |
акселерометр 3143M |
по отдельному заказу |
акселерометр 3233A |
по отдельному заказу |
кабель для акселерометра SC27 |
1 |
Руководство по эксплуатации |
1 |
прибора приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Количество каналов |
1 |
Диапазон измерений уровня звукового давления, дБ |
от 25 до 140 |
Рабочий диапазон частот в режиме шумомера, Гц |
от 10 до 20000 |
Пределы допускаемой погрешности измерений опорного уровня звукового давления 114 дБ отн. 20 мкПа на частоте 1000 Гц, дБ |
± 0,7 |
Частотные коррекции в режиме шумомера |
А, B, С, Z |
Временные характеристики в режиме шумомера |
S, F, I |
Класс точности в режиме шумомера |
класс 1 по ГОСТ 17187-2010 |
Пределы допускаемой погрешности измерений опорного уровня виброускорения 140 дБ отн. 10-6 м/с2 на частоте 159,2 Гц, дБ |
± 0,5 |
Диапазон измерений виброускорения (среднеквадратическое значение), м/с2 |
от 1,040-3 до 316 |
Рабочий диапазон частот в режиме виброметра*, Гц |
от 0,5 до 14000 |
Частотные характеристики в режиме виброметра |
HP1, HP3, HP10 |
Рабочий диапазон частот в режиме октавного и третьоктавного анализа спектра, Гц |
от 0,8 до 40 000 |
Масса (с элементами питания), кг, не более |
0,52 |
Габаритные размеры (высотахширинахтолщина), мм, не более |
200х79х39 (без предусилителя) |
Электропитание |
|
Рабочие условия эксплуатации:
|
от минус 10 до плюс 50 от 5 до 90 |
Примечания: * диапазон частот прибора в режиме виброметра ограничен диапазоном частот
используемого акселерометра.
