Номер по Госреестру СИ: 65023-16
65023-16 Вакуумметры электронные со встроенным дисплеем
(CC-10)
Назначение средства измерений:
Вакуумметры электронные со встроенным дисплеем СС-10 (далее - вакуумметры) предназначены для измерения абсолютного давления.

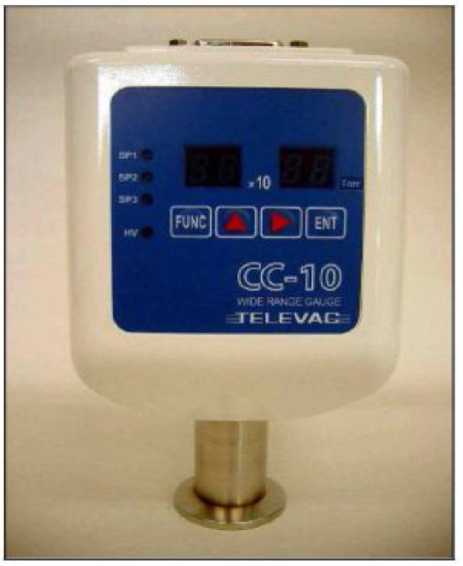

Внешний вид.
Вакуумметры электронные со встроенным дисплеем
Рисунок № 1
Общие сведения
Дата публикации - 09.06.2022
Срок свидетельства - 09.09.2026
Номер записи - 156355
ID в реестре СИ - 378755
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СС-10, CC-10,
Производитель
Изготовитель - Фирма "Televac A Division of The Fredericks Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 555
Выдано извещений - 40
Кол-во периодических поверок - 432
Кол-во средств измерений - 172
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1168 от 2022.05.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1667 от 2022.07.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (1)
№1268 от 2022.05.26 Приказ о внесении изменений в сведения об утвержденных типах СИ (3)
№1284 от 2016.09.09 Об утверждении типов средств измерений
№1583 от 2021.08.02 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
№2023 от 2022.08.16 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Вакуумметры электронные со встроенным дисплеем (CC-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Televac A Division of The Fredericks Company"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43630-10 01.04.2015 |
Вакуумметры электронные со встроенным дисплеем, CC-10 и MPxxR Фирма "Televac A Division of The Fredericks Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
65023-16 09.09.2026 |
Вакуумметры электронные со встроенным дисплеем, CC-10 Фирма "Televac A Division of The Fredericks Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65198-16 16.09.2021 |
Вакуумметры электронные со встроенным дисплеем, MP2AR, MP4AR, MX4A Фирма "Televac A Division of The Fredericks Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66274-16 29.12.2021 |
Вакуумметры электронные со встроенным дисплеем, MP7ER и MP7FR Фирма "Televac A Division of The Fredericks Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Вакуумметры электронные со встроенным дисплеем (CC-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОАО "МСЗ" (1831) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 152 | 32 | 25 | 125 | 22 | 152 | 25 | 125 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 169 | 15 | 87 | 82 | 8 | 78 | 52 | 26 | ||
| ООО "ИМЦ" (RA.RU.311684) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МСЗ" (RA.RU.311829) | 187 | 44 | 0 | 187 | 6 | 187 | 0 | 187 | ||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО НПП "ИМЦ" (RA.RU.314585) | 8 | 8 | 7 | 1 | 0 | 8 | 7 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 7 | 0 | 10 | 3 | 10 | 0 | 10 |
Стоимость поверки Вакуумметры электронные со встроенным дисплеем (CC-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
41000 | 41000 |
Программное обеспечение
Вакуумметры имеют программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров.
ПО вакуумметров выполняет следующие функции:
-
- выбор единицы измерений давления;
-
- прием, обработка и отображение измерительной информации;
-
- формирование выходных сигналов;
-
- передача данных;
-
- управление значениями уставок;
-
- автоматическая диагностика состояния вакуумметров.
Идентификационные данные ПО представлены в таблице 1.
Информация о версии ПО доступна при включении вакуумметра. Влияние ПО вакуумметров учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений вакуумметров - «низкий» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«CC10_Firmware» |
|
Номер версии (идентификационный номер) ПО, не ниже |
V3.98 |
|
Цифровой идентификатор ПО |
0x7466DE3F |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC 32 |
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Вакуумметры электронные со встроенным дисплеем СС-10. Руководство по эксплуатации» раздел 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 • I0-8:| •IO3 Па»
Стандарт предприятия Televac a Division of the Fredericks Company, США
Изготовитель
Televac a Division of the Fredericks Company, США
Адрес: 2400 Philmont Avenue Huntingdon Valley, PA I9006, USA
Телефон: +I 2I5 947-2500
Факс: +I 2I5 947-7464
Web-сайт: www.frederickscompany.com
E-mail: sales@frederickscompany.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологииим. Д.И.Менделеева»
Адрес: I90005, г. Санкт-Петербург, Московский пр., I9
Телефон: (8I2) 25I-76-0I, факс (8I2) 7I3-0I-I4
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия вакуумметров состоит в использовании принципа холодной эмиссии и на изменении сопротивления колебаний кристаллического кварцевого датчика при приложении к нему внешнего механического воздействия.
Вакуумметры выполнены в виде единого корпуса, в котором расположены два измерительных датчика: кристаллический кварцевый датчик и двойной
инверсно-магнетронный датчик с холодным катодом. Кристаллический кварцевый датчик представляет собой кварцевый осциллятор, а двойной инверсно-магнетронный датчик с холодным катодом представляет собой цилиндрический корпус, на который подается нулевой потенциал (катод) и анод, расположенный в центре ионизационной камеры. Для настройки вакуумметров используется сенсорная панель управления. Показания измеряемой величины отображаются на зелено-голубом дисплее, три световых индикатора предназначены для индикации состояния реле вакуума. Конструкцией вакуумметров предусмотрена возможность проведения измерений по двум отдельным измерительным каналам - аналоговый выход и цифровой интерфейс. Цифровой интерфейс обеспечивает возможность отображения показаний на встроенном дисплее вакуумметра либо на дисплее внешнего устройства, подключенного через встроенный интерфейс RS 485.
Показания вакуумметра отображаются в Па. В случае необходимости в качестве единиц измерений могут быть выбраны: мбар, Торр (1 Торр = 1,3• 102 Па), мм рт.ст.
Пломбирование вакуумметров не предусмотрено.
Заводской номер вакуумметра наносится на корпус вакуумметра.
Общий вид вакуумметров представлен на рисунке 1.
Рисунок 1 - Общий вид вакуумметров СС-10
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, Па |
от 540-5 до 1 • 105 |
|
(Торр) |
(от 3,7540-7 до 7Д102) |
|
Пределы допускаемой относительной погрешности измерений абсолютного давления, %: - в поддиапазонах от 5^10-5 до 6,6730-4 Па, включ. и св. 6,6730-4 до 1,33^10х Па, включ. (от 3,75-10-7 до 540-6 Торр, включ. и св. 540-6 до 1-10-1 Торр, включ.) |
±70 |
|
- в поддиапазонах св. 1,33-101 до 1,33^103 Па, включ. и св. 1,33403 до В105 Па (св. 1 • 10-1 до 1 • 101 Торр, включ. и св. 1-101 до 7,6-102 Торр) |
±35 |
|
Примечание: 1 Па = 7,500640-3 Торр |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал
|
от 0 до 10 встроенный дисплей, RS 485 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24±2 |
|
Потребляемая мощность, В^А, не более |
8 |
|
Габаритные размеры, мм, не более (ширина; глубина; высота) |
94; 70; 160 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации:
|
от +10 до +50 90 от 84 до 106,7 |
