Номер по Госреестру СИ: 65198-16
65198-16 Вакуумметры электронные со встроенным дисплеем
(MP2AR, MP4AR, MX4A)
Назначение средства измерений:
Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A предназначены для измерения абсолютного давления при значениях температур окружающего воздуха от + 15 °С до + 50 °С и относительной влажности не более 80 %.
Программное обеспечение
Микропроцессорное программное обеспечение вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR встроенное, обеспечивает управление и диагностику прибора, обработку сигналов и связь с внешними устройствами через интерфейс.
Идентификационные данные встроенного ПО вакуумметров электронных со встроенным дисплеем MP2AR, MP4AR, MX4A приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Таблица 1.
Идентификационное данные (признаки) программного обеспечения |
Вакуумметры электронные со встроенным дисплеем: | ||
MP2AR |
MP4AR |
MX4A | |
1 |
2 |
3 |
4 |
Идентификационное наименование программного обеспечения |
«MP2AR Firmware» |
«MP4AR Firmware» |
«MX4A Firmware» |
Окончание таблицы 1
1 |
2 |
3 |
4 |
Идентификационное наименование программного обеспечения |
«MP2AR Firmware» |
«MP4AR Firmware» |
«MX4A Firmware» |
Номер версии (идентификационный номер) программного обеспечения |
V2.52 |
V2.54 |
V141111 |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
0х8526FE2F |
0х1232FD1C |
0х1452FB1C |
Алгоритм вычисления цифрового идентификатора программного |
CRC 32 |
CRC 32 |
CRC 32 |
Знак утверждения типа
Знак утверждения типананосится на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам электронным со встроенным дисплеем MP2AR, MP4AR, MX4A
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 140-8 - 1403 Па
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па
Документация изготовителя Televac a Division of the Fredericks Company, США;
Поверка
Поверкаосуществляется по документу РТ-МП-2439-443-2016 «ГСИ. Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.06.2016 г.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Основные средства поверки:
-
- установка вакуумметрическая эталон-5ная 2-го 3разряда ВАТТ УВЭ-3 c диапазоном измерения абсолютного давления от 1-10-5 до V103 Па, с допускаемой относительной погрешностью ± 10 % в диапазоне от 140-2 до 1-103 Па и ±15 % в диапазоне от 1-10-5 до V10-2 Па (Госреестр № 53639-13);
-
- калибратор-контроллер давления PPC4-A100Ks c диапазоном измерения абсолютного давления до 110 кПа, с допускаемой относительной погрешностью ±0,01 % (Госреестр № 27758-08);
- мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ± [0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (Госреестр № 54848-13);
- источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ± (0,001U+0,3) В, в диапазоне до 30 В и ± (0,001U+0,5) В, в диапазоне свыше 30 В (Госреестр № 51394-12).
Изготовитель
Televac a Division of the Fredericks Company, США
Юридический адрес: USA, 2400 Philmont Avenue Huntingdon Valley, PA 19006 Тел.: +215-947-2500
Заявитель
ООО «ЭмЭсЭйч Техно Москва»
Юридический адрес: 111024, г. Москва, ул. 2-я Энтузиастов, д.5, корп.3 Тел.: +7 (495) 660-88-97
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A выполнены в виде единого корпуса, в котором расположены измерительный тепловой датчик и встроенная электроника, что позволяет делать измерения без использования дополнительных средств отображения и контроля. Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A имеют аналоговый выходной сигнал.
В качестве измерительного теплового датчика у вакуумметров электронных со встроенным дисплеем MP2AR используется термопарный датчик 2A, а у вакуумметров электронных со встроенным дисплеем MP4AR и MX4A - конвекционный датчик 4A.
Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A оснащены жидкокристаллическим индикатором и цифровым интерфейсом.
Принцип действия вакуумметров электронных со встроенным дисплеем MP2AR, MP4AR, MX4A основан на зависимости теплопроводности разреженного газа от давления. Термопарный датчик 2A состоит из корпуса, в котором находится нить накаливания, по которой пропускается постоянный ток. Термопара приварена к центру нагревательного элемента, обеспечивает прямое измерение температуры. При любом значении постоянного тока, прошедшего через нить накаливания, температура нити увеличивается, как только абсолютное давление понижается, т.к. ЭДС термопары прямо пропорционально увеличению температуры нити накаливания. Конвекционный датчик 4A измеряет абсолютное давление при помощи определения теплоотдачи от нити накаливания при поддержании постоянной температуры.
Корпуса вакуумметров электронных со встроенным дисплеем MP2AR, MP4AR, MX4A пломбируют для предотвращения несанкционированного доступа внутрь прибора к электронным компонентам. Места нанесения пломб в виде наклейки показаны на рисунке 4 и рисунке 5.
вакуумметров электронных со встроенным дисплеем MP2AR, MP4AR, MX4A приведены в таблице 2.
Таблица 2
Наименование характеристики |
Вакуумметры электронные со встроенным дисплеем: | ||
MP2AR |
MP4AR |
MX4A | |
1 |
2 |
3 |
4 |
Диапазон измерений, Па (мм рт. ст.) |
от 1,3340-1 |
от 1,3340-1 |
от 1,3340-1 |
до 2,67403 |
до 1405 |
до 1405 | |
(от 140-3 |
(от 140-3 |
(от 140-3 | |
до 2401) |
до 7Д102) |
до 7Д102) | |
Выходной аналоговый сигнал, В: | |||
- линейный |
от 0,01 |
от 0,01 |
от 0,01 |
до 10,2 |
до 10,2 |
до 10,2 | |
- нелинейный |
от 0,88 |
от 0,01 |
от 0,01 |
до 9,84 |
до 10,22 |
до 10,22 | |
- логарифмический |
- |
от 0 до 6 |
от 0,01 |
до 10 | |||
Пределы допускаемой относительной погрешности, % от изме-р1яемой величины:
|
±100 |
±100 |
±100 |
(свыше 1 • 10-2 до 1 • 100 мм рт.ст., включ..) - в диапазоне свыше 1,33-10° до 2,67403 Па, включ. |
±30 |
±30 |
±35 |
(свыше 1 • 100 до 2-101 мм рт.ст., включ.) - в диапазоне свыше 2,67-103 до 2,67404 Па, включ. |
±20 |
±30 |
±30 |
(свыше 2-101 до 2-102 мм рт.ст., включ.) - в диапазоне свыше 2,67-104 до 1-105 Па |
- |
±20 |
±20 |
(свыше 2402 до 7,5402 мм рт.ст.) |
- |
±15 |
±15 |
Напряжение питания, В |
24 |
24 |
24 |
Потребляемая мощность, Вт, не более |
3 |
3 |
8 |
Г абаритные размеры, мм, не более |
0 69,9х105,4 |
0 69,9х105,4 |
40х65х131 |
Масса, кг, не более |
0,48 |
0,48 |
0,35 |
Диапазон рабочих температур, °С |
от + 15 до + |
от + 15 до + |
от + 15 до + |
50 |
50 |
50 | |
Относительная влажность, % |
не более 80 |
не более 80 |
не более 80 |
S^MlNG:

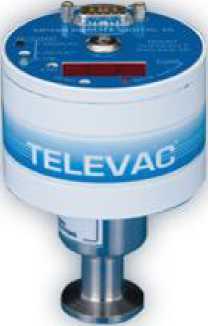

Рисунок 1
Вакуумметр электронный
co встроенным дисплеем MP2AR

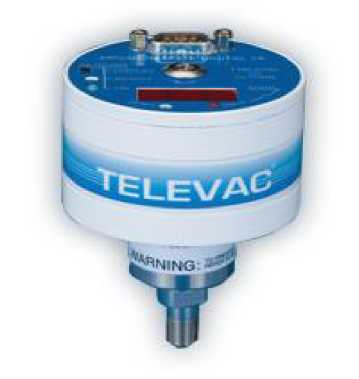

Рисунок 2 Вакуумметр электронный co встроенным дисплеем MP4AR
h ri уттгь I ■

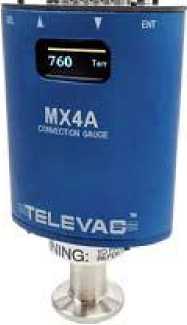

Рисунок 3 Вакуумметр электронный co встроенным дисплеем MX4A

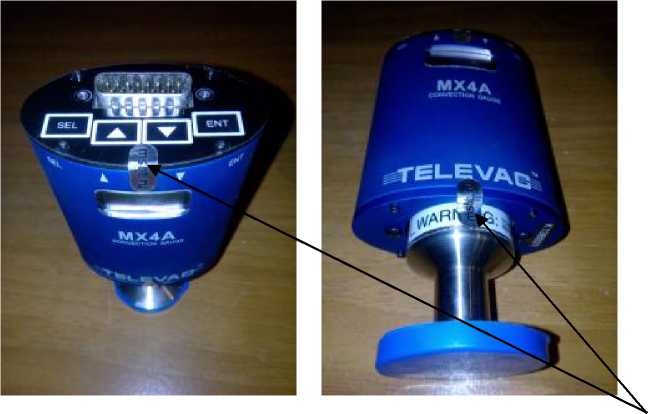

Рисунок 4 - Место нанесения наклейки
Разрушающаяся наклейка

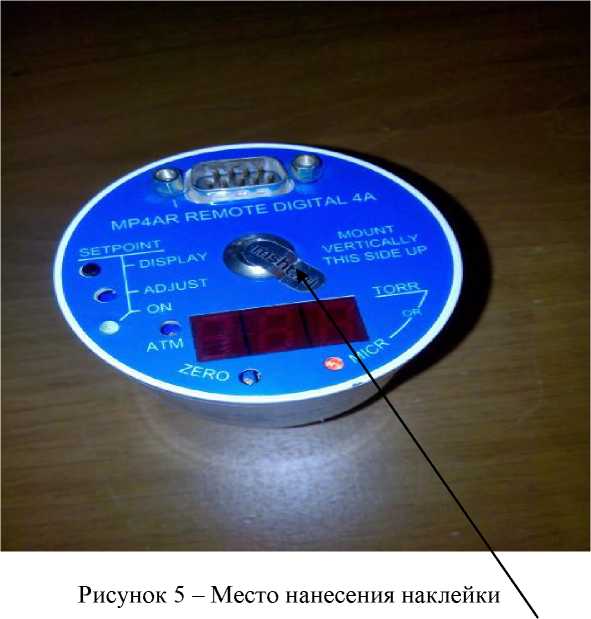

Рисунок 5 - Место нанесения наклейки^^
Разрушающаяся наклейка
