64546-16 — Измерители крутящего момента силы
T-BOX XL-FMT, T-BOX XL-STB, T-BOX XL-STT, T-BOX XL-ATT, T-BOX XL-RTT
Измерители крутящего момента силы T-BOX XL-FMT, T-BOX XL-STB, T-BOX XL-STT, T-BOX XL-ATT, T-BOX XL-RTT (далее - измерители) предназначены для использования при поверке и калибровке ключей (отвёрток) моментных, а также гайковёртов. Измерители также могут использоваться для определения крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой с нормированной погрешностью и определения крутящего момента силы, действ…
Производитель
ID 6734Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 61 поверок.
- Последний доступный год показал снижение активности на 28.6% к предыдущему году.
- Тип обслуживается как минимум 6 организациями; доля топ-5 организаций составляет 96.7% объёма поверок.
- Средневзвешенная цена поверки по рынку — 48799.56 руб., диапазон наблюдаемых цен: 23196–52000 руб.
- В сегменте собственников найдено 7 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 94.9%.
- Средний наблюдаемый интервал между поверками по организациям — около 364 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2019 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" | 4 | 52 000,00 | 17 | 11 | 2 019,0 | 364 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | 1 | 52 000,00 | 1 | 11 | 2 019,0 | 364 |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ | 1 | 52 000,00 | 1 | 11 | 2 019,0 | 364 |
| ФБУ "РОСТЕСТ-МОСКВА" | 0 | 52 000,00 | 2 | 11 | 2 019,0 | 364 |
| ФБУ "РОСТОВСКИЙ ЦСМ" | 0 | 52 000,00 | 4 | 11 | 2 019,0 | 364 |
| ФБУ "ТУЛЬСКИЙ ЦСМ" | 0 | 23 196,00 | 2 | 10 | 2 019,0 | 364 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 15 | 23 | 3313271 |
| АО ЗиО-Подольск | Юрлица | 12 | 12 | 9 |
| Филиал АО «АЭМ-технологии» «Атоммаш» в г. Волгодонск | Юрлица | 4 | 4 | 661 |
| Филиал АО <<АЭМ-технологии>> <<Атоммаш>> в г.Волгодонск | Юрлица | 4 | 4 | 694 |
| ООО "НТЦ ГИДРОПРОТЭК" | Юрлица | 2 | 3 | 46 |
| УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева», ИНН 7809022120 | Юрлица | 1 | 4 | 7 |
| УНИИМ - филиал ФГУП "ВНИИМ им. Д.И. Менделеева" | Юрлица | 1 | 1 | 59 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| 7ec7fba1-5a28-c742-8c2b-02e27aaff0fd | 64546-16 | 2020-05-07 | — | актуальная |
Внешний вид и иллюстрации
Программное обеспечение
Измерители имеют встроенное программное обеспечение «T-Box XL firmware». Программное обеспечение «T-Box XL firmware» разработано специально для измерителей и служит для управления их функциональными возможностями, обработки полученных данных, а также для отображения результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
T-Box XL firmware |
|
Номер версии (идентификационный номер ПО, не ниже |
2.1.0.4 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «высокий» в соответствии с Р 50.2.077 - 2014.
Нормативная информация
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Сведения о методиках измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
-
1 ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
-
2 Техническая документация «Norbar Torque Tools Ltd», Великобритания
Поверка
осуществляется по ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Основные средств поверки:
- эталоны 1-го разряда по ГОСТ 8.752-2011.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Beaumont Road, Banbury, Oxfordshire, OX16 IXJ
Телефон: +44 (0)1295 270333
E-mail: enquiry@norbar. com
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д.3 корп.1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: mfo@autoprogress-m.ru
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста с последующим выводом результата на дисплей вторичного измерительного преобразователя.
Измерители состоят из вторичного измерительного преобразователя T-BOX XL в отдельном корпусе, снабженного четырьмя устройствами сопряжения, которые позволяют одновременно подсоединить четыре первичных измерительных преобразователя.
В стандартном исполнении измерители комплектуются первичными измерительными преобразователями следующих типов:
-
- измерители T-BOX XL-FMT, T-BOX XL-STB, T-BOX XL-STT комплектуются соответственно первичными измерительными преобразователями серий FMT (Рис. 2), STB (Рис. 3), STT (Рис. 4), предназначенными для поверки и калибровки ключей (отверток) моментных, а также гайковёртов;
-
- измерители T-BOX XL-ATT комплектуются кольцевыми первичными измерительными преобразователями серии ATT (Рис. 5), предназначенными для совместного применения с гайковёртами для определения крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой;
-
- измерители T-BOX XL-RTT комплектуются первичными измерительными преобразователями серии RTT (Рис. 6), предназначенными для определения крутящего момента силы вращения валов оборудования.
Первичные измерительные преобразователи различаются диапазоном измерений крутящего момента силы, имеют различные габаритные размеры и массу.
Питание измерителей осуществляется от сети переменного тока или от быстро заряжаемого портативного батарейного источника питания.
Возможно подсоединение измерителей к компьютеру с помощью стандартных разъемов RS232 или USB для регистрации результатов измерений, поверки (калибровки) и распечатки протоколов на принтере.
Рисунок 1 - Общий вид вторичного измерительного преобразователя T-BOX XL

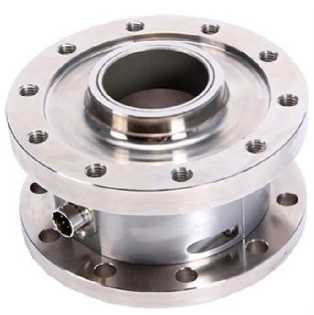

Рисунок 2 - Общий вид первичных измерительных преобразователей с фланцем серии FMT

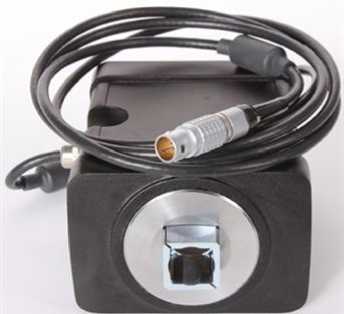

Рисунок 3 - Общий вид первичных измерительных преобразователей серии STB

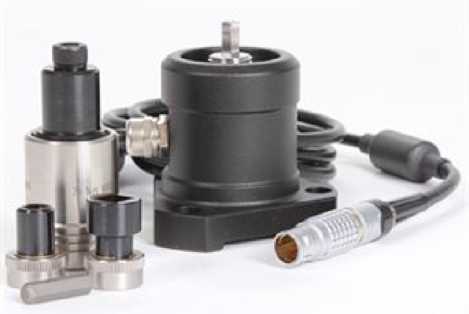

Рисунок 4 - Общий вид статических первичных измерительных преобразователей серии STT

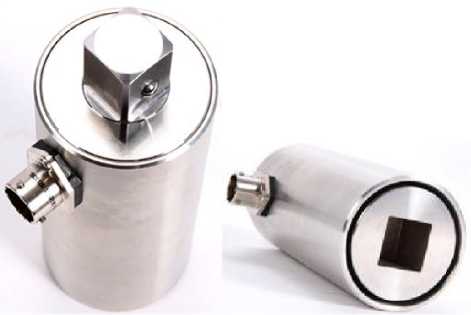

Рисунок 5 - Общий вид кольцевых первичных измерительных преобразователей серии ATT

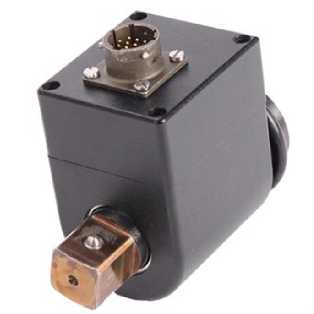

Рисунок 6 - Общий вид первичных измерительных преобразователей серии RTT
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства крепежные винты первичных измерительных преобразователей заливаются пломбирующей краской.
Таблица 2 - измерителей T-BOX XL-FMT
|
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер при-соединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (ДХШ*В), мм |
Масса первичного измерительного преобразователя, г |
|
T-BOX XL-FMT2 |
от 0,04 до 2,00 |
±0,5п / ±12) |
6,35 (1/4) |
78x78x75 |
750 |
|
T-BOX XL-FMT10 |
от 0,5 до 10,0 |
±0,5п / ±13) |
6,35 (1/4) |
78x78x75 |
760 |
|
T-BOX XL-FMT25 |
от 1,25 до 25,00 |
±0,5п / ±13) |
6,35 (1/4) 9,525 (3/8) |
78x78x75 |
870 |
|
T-BOX XL- FMT150 |
от 7,5 до 150,0 |
±0,5п / ±13) |
9,525 (3/8) 12,7 (1/2) |
110x110x81 |
2790 |
|
T-BOX XL- FMT400 |
от 20 до 400 |
±0,5п / ±13) |
12,7 (1/2) 19,05 (3/4) |
110x110x81 |
2160 |
|
T-BOX XL- FMT1500 |
от 30 до 1500 |
±0,5п / ±12) |
12,7 (1/2) 19,05 (3/4) 25,4 (1) |
175x175x108 |
5450 |
| |||||
Таблица 3 - измерителей T-BOX XL-STB
|
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер при-соединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (ДХШ*В), мм |
Масса первичного измерительного преобразователя, г |
|
T-BOX XL -STB1000 |
от 20 до 1000 |
±0,51) / ±12) |
12,7 (1/2) 19,05 (3/4) |
76x110x129 |
3790 |
|
T-BOX XL -STB3000 |
от 150 до 3000 |
±0,51) / ±13) |
19,05 (3/4) 25,4 (1,0) |
76x110x129 |
4340 |
| |||||
|
Таблица 4 - ' |
измерителей T-BOX XL-STT | ||||
|
Модификация |
Диапазон измерений, Н- м |
Пределы допускаемой относительной статической погрешности, % |
Размер при-соединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (ДхШхВ), мм |
Масса первичного измерительного преобразователя, г |
|
T-BOX XL-STT1 |
от 0,1 до 1,0 |
±0,51) / ±12) |
6,35 (1/4) |
79x36,5x86 |
450 |
|
T-BOX XL-STT2,5 |
от 0,25 до 2,50 |
±0,51) / ±12) |
6,35 (1/4) |
79x36,5x86 |
450 |
|
T-BOX XL-STT5,0 |
от 0,5 до 5,0 |
±0,51) / ±12) |
6,35 (1/4) |
79x36,5x86 |
450 |
|
T-BOX XL-STT10 |
от 1 до 10 |
±0,51) / ±12) |
6,35 (1/4) |
79x36,5x86 |
450 |
|
T-BOX XL- STT25 |
от 2,5 до 25,0 |
±0,51) / ±12) |
9,525 (3/8) |
79x36,5x89,5 |
450 |
|
T-BOX XL- STT50 |
от 5 до 50 |
±0,51) / ±12) |
9,525 (3/8) |
79x36,5x89,5 |
450 |
|
T-BOX XL- STT100 |
от 10 до 100 |
±0,51) / ±12) |
12,7 (1/2) |
79x36,5x92,8 |
460 |
|
T-BOX XL-STT250 |
от 25 до 250 |
±0,51) / ±12) |
12,7 (1/2) |
79x36,5x92,8 |
460 |
|
T-BOX XL- STT250 |
от 25 до 250 |
±0,51) / ±12) |
19,05 (3/4) |
118x54x141 |
1500 |
|
T-BOX XL-STT500 |
от 50 до 500 |
±0,51) / ±12) |
19,05 (3/4) |
118x54x141 |
1500 |
|
T-BOX XL- STT1000 |
от 100 до 1000 |
±0,51) / ±12) |
25,4 (1) |
118x54x146 |
1600 |
Продолжение таблицы 4
|
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер при-соединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (Д*Ш*В), мм |
Масса первичного измерительного преобразователя, г | |
|
T-BOX XL- STT1500 |
от 150 до 1500 |
±0,51) / ±12) |
25,4 (1) |
118x54x146 |
1600 | |
|
T-BOX XL- STT2500 |
от 250 до 2500 |
±0,51) / ±12) |
38,1 (1 1/2) |
117x95x160 |
4600 | |
|
T-BOX XL- STT3000 |
от 300 до 3000 |
±0,51) / ±12) |
38,1 (1 1/2) |
117x95x160 |
4600 | |
|
T-BOX XL- STT5000 |
от 500 до 5000 |
±0,51) / ±12) |
38,1 (1 1/2) |
117x95x160 |
4600 | |
|
T-BOX XL- STT7000 |
от 700 до 7000 |
±(0,5 - 2,5)3) |
38,1 (1 1/2) |
117x95x160 |
4600 | |
|
T-BOX XL- STT10000 |
от 1000 до 10000 |
±(0,5 - 2,5)3) |
62,5 (2 1/2) |
145,5x130x209 |
9200 | |
| ||||||
|
) - для диапазона измерений (10 - 100) % от максимального значения. Значение погрешности | ||||||
|
для каждого конкретного поставляемого экземпляра измерителя определяется при первичной | ||||||
|
поверке и в дальнейшем служит нормативом при проведении поверки. | ||||||
|
Таблица 5 - ' |
измерителей T-BOX XL-ATT | |||||
|
Модифи- |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер присоединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измеритель- |
Масса первичного измери- | |
|
кация |
ного преобразователя (Диа-метрxВ), мм |
тельного преобразователя, г | ||||
|
T-BOX XL- |
от 100 |
±0,51) / ±12) |
19,05 (3/4) |
61x108 |
1400 | |
|
ATT1000 |
до 1000 |
- |
73x1174) |
15004) | ||
|
T-BOX XL- |
от 150 |
±0,51) / ±12) |
25,4 (1) |
61x108 |
1400 | |
|
ATT1500 |
до 1500 |
- |
73x1174) |
15004) | ||
|
T-BOX XL- ATT2000 |
от 200 до 2000 |
±0,51) / ±12) |
- |
73x1174) |
1500 | |
|
T-BOX XL- ATT2500 |
от 250 до 2500 |
±0,51) / ±12) |
25,4 (1) 38,1 (1 1/2) |
79,5x119 |
2600 | |
|
T-BOX XL- ATT2700 |
от 270 до 2700 |
±0,51) / ±12) |
25,4 (1,0) |
120,5x73 |
1700 | |
|
T-BOX XL- ATT3000 |
от 300 до 3000 |
±0,51) / ±12) |
25,4 (1) |
82x108 |
1700 | |
Продолжение таблицы 5
|
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер присоединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (Диаметр В), мм |
Масса первичного измерительного преобразователя, г |
|
T-BOX XL- ATT3500 |
от 350 до 3500 |
±0,51) / ±12) |
25,4 (1) 38,1 (1 1/2) |
79,5x119 |
2600 |
|
T-BOX XL- ATT4000 |
от 400 до 4000 |
±0,51) / ±12) |
25,4 (1) |
120,5x73 |
5500 |
|
T-BOX XL- ATT4500 |
от 450 до 4500 |
±0,51) / ±12) |
38,1 (1 1/2) 25,4 (1) |
199x86 128,5x85 |
5500 |
|
T-BOX XL- ATT5000 |
от 500 до 5000 |
±0,51) / ±12) |
38,1 (1 1/2) |
83x144 |
3630 |
|
T-BOX XL- ATT6000 |
от 600 до 6000 |
±0,51) / ±12) |
38,1 (1 1/2) |
88x120 |
2500 |
|
T-BOX XL- ATT10000 |
от 1000 до 10000 |
±(0,5 - 2,5)3) |
38,1 (1 1/2) |
90x184 |
6260 |
|
T-BOX XL- ATT20000 |
от 2000 до 20000 |
±(0,5 - 2,5)3) |
63,5 (2 1/2) |
97x212 |
7900 |
| |||||
Таблица 6 - измерителей T-BOX XL-RTT
|
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер присоединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя CTxnxB), мм |
Масса первичного измерительного преобразователя, г |
|
T-BOX XL - RTT5 |
от 0,25 до 5,00 |
±0,51) / ±12) |
6,35 (1/4)3) |
116x30x68 |
207 |
|
T-BOX XL- |
от 1 до 20 |
±0,51) / ±12) |
6,35 (1/4)3) |
116x30x68 |
207 |
|
RTT20 |
71,5x30x71,5 |
196 | |||
|
T-BOX XL-RTT75 |
от 3,75 до 75,00 |
±0,51) / ±12) |
9,525 (3/8) |
77x30x74 |
235 |
|
T-BOX XL- RTT200 |
от 10 до 200 |
±0,51) / ±12) |
12,7 (1/2) |
87x42x82,5 |
425 |
|
T-BOX XL- RTT250 |
от 12,5 до 250,0 |
±0,51) / ±12) |
19,05 (3/4) |
106x52x93,5 |
755 |
|
T-BOX XL- RTT500 |
от 25 до 500 |
±0,51) / ±12) |
19,05 (3/4) |
106x52x93,5 |
755 |
Продолжение таблицы 6
|
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер присоединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (ДхШхВ), мм |
Масса первичного измерительного преобразователя, г |
|
T-BOX XL- RTT1500 |
от 75 до 1500 |
±0,51) / ±12) |
25,4 (1) |
125x63x104 |
1500 |
| |||||
Таблица 7 - Технические характеристики вторичного измерительного преобразователя T-BOX XL
|
Габаритные размеры (ДхШхВ), мм, не более |
162x205x60 |
|
Масса, г, не более |
1900 |
|
Рабочая температура, °С |
от плюс 5 до плюс 40 |
|
Напряжение питания, В |
220+10% 220-15% |
|
Частота напряжения питания, Гц |
50±1 |
